2.1. Панель приборов

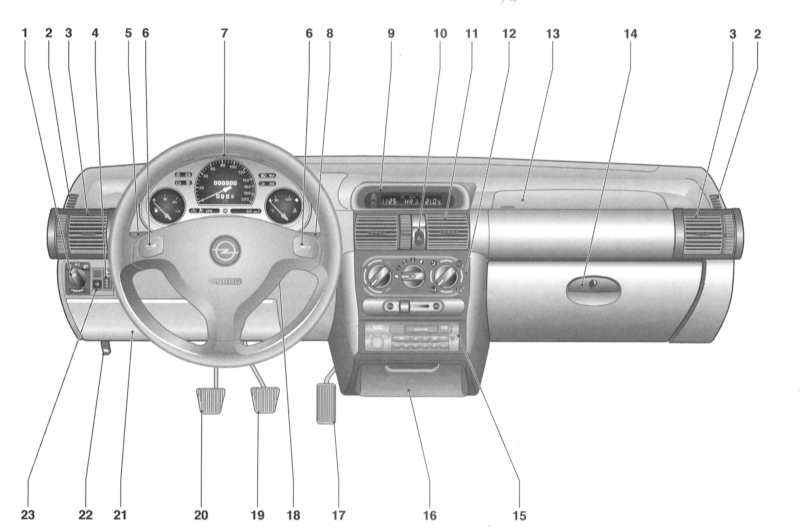

Расположение органов управления на панели приборов автомобиля

1 — Переключатель управления функционированием осветительных приборов и регулятор интенсивности подсветки приборов 2 — Дефлекторы обдува боковых стекол 3 — Дефлекторы боковых воздуховодов системы вентиляции и отопления салона 4 — Регулятор наклона оптических осей фар (при соответствующей комплектации) 5 — Левый подрулевой переключатель управления функционированием указателей поворота, выбора режима функционирования фар, сигнализации дальним светом 6 — Пиктограммы обозначения кнопки клаксона 7 — Комбинация приборов 8 — Правый подрулевой переключатель управления функционированием омывателей стекол и (при соответствующей комплектации) линз фар 9 — Дисплей даты, времени, измерителя температуры наружного воздуха, и радиоприемника 10 — Выключатель аварийной сигнализации 11 — Дефлекторы центральных воздуховодов системы вентиляции и отопления салона

12 — Панель управления функционированием систем отопления, вентиляции и кондиционирования 13 — Крышка модуля пассажирской подушки безопасности 14 — Вещевой ящик 15 — Радиоприемник (при соответствующей комплектации) 16 — Пепельница и прикуриватель 17 — Педаль газа 18 — Выключатель зажигания 19 — Педаль тормоза 20 — Педаль сцепления 21 — Монтажный блок предохранителей 22 — Рычаг привода отпускания защелки замка капота 23 - Выключатели противотуманных фар и задних туманных фонарей

Внешний вид и расположение отдельных элементов панели приборов в автомобилях различных модификаций могут различаться.

Комбинация приборов

Контрольные лампы и световые индикаторы панели приборов

Полнота комплектации панели приборов контрольными лампами и световыми индикаторами зависит от модификации автомобиля.

Контрольная лампа перевода АТ в спортивный режим (при соответствующей комплектации автомобиля) или неисправности АТ

На моделях соответствующей комплектации срабатыванием данной контрольной лампы сопровождается перевод АТ в спортивный режим (индикатор горит непрерывно) или неисправность переключения передач (индикатор мигает).

Контрольная лампа заряда

Контрольная лампа кратковременно срабатывает при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Отказ лампы от выключения свидетельствует о неисправности в системе заряда. Следует прекратить движение и выключить зажигание. Проверьте усилие натяжения ремня привода генератора, надежность крепления клеммных соединений электропроводки генератора, а также прочность затягивания болтов крепления генератора.

На моделях, оснащенных двигателями X10XE, X10XE, X15DT и X17D не исключена также вероятность нарушения исправности функционирования системы охлаждения силового агрегата. На моделях, оснащенных двигателем X15DT не исключена также вероятность нарушения исправности функционирования усилителя тормозов.

Контрольная лампа тормозной системы и гидравлического привода сцепления

Если контрольная лампа продолжает гореть при включенном зажигании, следует проверить полноту отпускания стояночного тормоза. Срабатывание данной лампы может свидетельствовать также об опускании уровня рабочей жидкости в резервуарах ГТЦ или цилиндра гидропривода сцепления.

Контрольная лампа устройства преднакала дизельного двигателя

Активация данной контрольной лампы происходит только при срабатывании системы преднакала дизельного двигателя при низких температурах окружающей среды.

Контрольная лампа отказов двигателя (MIL)

Контрольная лампа кратковременно срабатывает при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Отказ лампы от выключения свидетельствует о неисправности двигателя или нарушении исправности функционирования какого-либо из узлов систем снижения ток сичности отработавших газов. Старайтесь избегать при дальнейшем движении резкого ускорения и высоких оборотов двигателя. При первой же возможности обратитесь за помощью к специалистам автосервиса. Включение лампы в проблесковом режиме при включенном зажигании сигнализирует о неисправности противоугонной системы, двигатель не запустится.

Контрольная лампа системы дополнительной безопасности (SRS)

Контрольная лампа загорается на 4 секунды при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Отказ лампы от выключения, продолжение ее работы по истечении 4 секунд или срабатывание при движении автомобиля свидетельствуют об отказах в электрических цепях систем дополнительной безопасности SRS (подушки безопасности, аварийные натяжители ремней).

Контрольная лампа электроусилителя рулевого управления

EPS

Контрольная лампа кратковременно срабатывает при включении зажигания на автомобилях, оснащенных двигателями X10XE и X12XE, и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Срабатывание лампы при движении свидетельствует о неисправности электроусилителя рулевого управления. Движение можно продолжать, но рулевое управление потребует дополнительных усилий.

Индикаторы указателей поворотов

Активация соответствующего из индикаторов происходит при включении указателей правого или левого поворота. Включение аварийной сигнализации приводит к одновременному срабатыванию обоих индикаторов.

Заметное увеличение частоты проблесков свидетельствует о выходе из строя какой-либо из ламп указателей поворотов.

Контрольная лампа указателей поворота прицепа

В случае буксировки прицепа данный световой индикатор при активации указателей поворота включается в проблесковом режиме. Частота проблесков индикатора совпадает с частотой проблесков основных контрольных ламп указателей поворотов. Выход из строя лампы любого из указателей поворота на прицепе или автомобиле приводит к отказу срабатываний индикатора.

Контрольная лампа активации задних туманных фонарей

Контрольная лампа срабатывает при активации задних туманных фонарей и продолжает гореть до выключения последних.

Контрольная лампа системы антиблокировки тормозов (ABS)

Контрольная лампа кратковременно срабатывает при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Выключение лампы свидетельствует о завершении процедуры самодиагностики ABS и переходе системы в активное состояние.

Процесс самодиагностики ABS может сопровождаться специфическими звуками.

Отказ лампы от выключения, либо срабатывание ее во время движения свидетельствует о выявлении системой самодиагностики неполадок в цепи ABS. Тормозная система при этом переходит в режим обычного функционирования, что означает возможность беспрепятственного продолжения движения.

Встроенная система самодиагностики ABS позволяет существенно упростить процесс поиска и устранения причин отказов системы.

Контрольная лампа активации дальнего света фар

Индикатор отличается характерным фиолетовым цветом свечения и активируется при переводе фар автомобиля в режим дальнего света (постоянный или сигнальный).

Контрольная лампа «Не забудьте пристегнуть ремни!»

Кратковременное срабатывание контрольной лампы при включении зажигания сопровождается звуковым сигналом и служит предупреждением водителю и пассажирам о необходимости пристегнуть ремни безопасности перед началом движения.

Контрольная лампа резерва топлива

Включение данной контрольной лампы свидетельствует о том, что запас топлива подходит к концу и следует при первой же возможности произвести заправку автомобиля.

Старайтесь не допускать полной выработки топлива! В особой мере данное предупреждение относится к дизельным моделям, удаление воздуха из системы питания которых относится к числу достаточно трудоемких процедур.

Контрольная лампа давления масла

Контрольная лампа кратковременно срабатывает при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. При отказе отключения контрольной лампы после осуществления запуска двигателя и срабатывании ее во время движения следует немедленно заглушить двигатель и проверить уровень и давление двигательного масла. В случае необходимости произведите корректировку уровня масла.

Измерители и указатели

Тахометр

Тахометр представляет собой измеритель частоты оборотов двигателя. Циферблат тахометра вмонтирован слева в центральную часть комбинации приборов и позволяет определять частоту вращения коленчатого вала двигателя в оборотах в минуту (считываемое со шкалы показание следует помножить на 100).

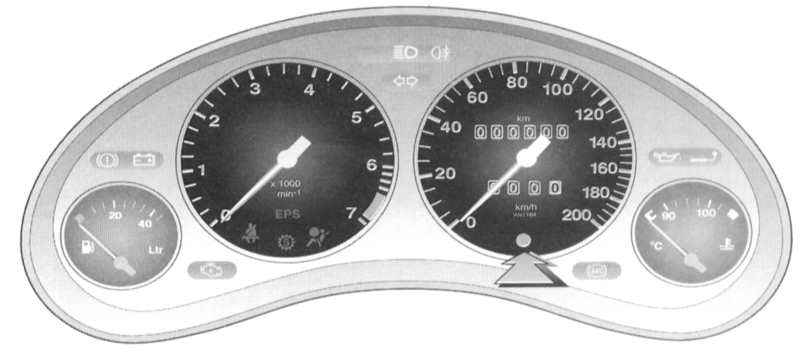

Схема расположения контрольных ламп, световых индикаторов и контрольно-измерительных приборов на приборном щитке бензиновых моделей (стрелкой показано местоположение установочной кнопки цифрового дисплея)

Спидометр

Спидометр показывает текущую скорость движения транспортного средства. Циферблат спидометра вмонтирован справа в центральную часть комбинации приборов.

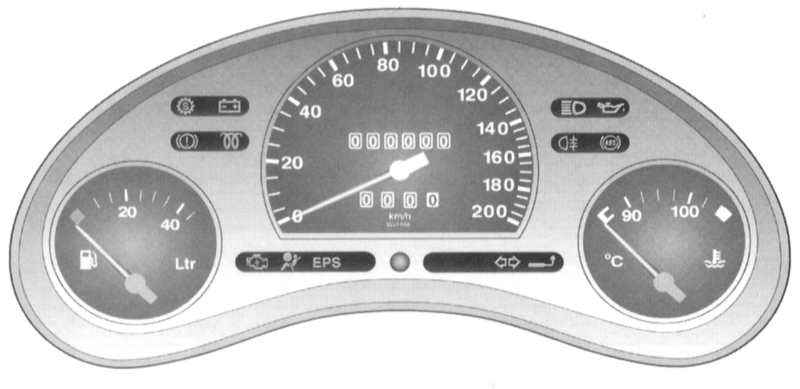

Схема расположения контрольных ламп, световых индикаторов и контрольно-измерительных приборов на приборном щитке дизельных моделей

Одометр

Одометр служит для регистрации общего пробега транспортного средства. Показания одометра выводятся в поле, вмонтированном в верхнюю часть циферблата спидометра.

Счетчик текущего пробега

Счетчик предназначен для регистрации текущего пробега автомобиля с момента обнуления собственных показаний. Показания счетчика выводятся в поле, вмонтированном в нижнюю часть циферблата спидометра. Обнуление счетчика производится посредством выжимания установочной кнопки при активированной индикации текущего пробега.

Указатель температуры охлаждающей жидкости двигателя

Указатель температуры охлаждающей жидкости двигателя вмонтирован в правую часть комбинации приборов и служит для контроля температурных характеристик силового агрегата.

Контроль температуры ОЖ по конструктивным причинам может производиться только при ее достаточном уровне в системе. Выход двигателя в нормальный рабочий температурный режим подтверждается переходом стрелки указателя в среднее положение (между отметками 80 и 100).

При работе двигателя система охлаждения находится под избыточным давлением, поэтому показания измерителя могут кратковременно подниматься за пределы отметки 100°С. Смещение стрелки в выделенный красным цветом диапазон шкалы свидетельствует о перегреве, - следует немедленно прекратить движение, заглушить двигатель и проверить уровень ОЖ (в случае необходимости произведите соответствующую корректировку). Еще одной причиной перегрева может явиться отказ срабатывания вентилятора системы охлаждения, - проверьте исправность функционирования соответствующего Д/В.

Указатель расхода топлива

Указатель расхода топлива помещается в левой части комбинации приборов. При опускании стрелки в выделенный красным цветом диапазон измерительной шкалы и при срабатывании контрольной лампы резерва топлива следует при первой же возможности произвести дозаправку автомобиля.

Старайтесь не допускать полной выработки топлива! В особой мере данное предупреждение относится к дизельным моделям, удаление воздуха из системы питания которых относится к числу достаточно трудоемких процедур.

Органы управления, расположенные на панели приборов и рулевой колонке

Переключатель управления функционированием наружных осветительных приборов, подсветки приборов и освещения салона

При помощи данного переключателя производится включение наружных осветительных приборов, подсветки панели приборов, а также освещения салона. В положении 0 поворотной рукоятки переключателя все осветительные приборы и подсветка приборной панели остаются выключенными.

При переводе рукоятки в среднее положение производится включение габаритных огней, фонарей подсветки заднего номерного знака и подсветки приборов.

Для перевода фар автомобиля в режим ближнего или дальнего света следует повернуть рукоятку переключателя в крайнее правое положение.

Оттягивание поворотной рукоятки на себя приводит к принудительному включению освещения салона.

Регулировка яркости подсветки приборов и информационного дисплея производится при помощи вмонтированной под рукояткой переключателя и помеченной пиктограммой ручки потенциометра . Подсветка информационного дисплея и пепельницы включается автоматически при включении зажигания.

При комплекации автомобильным телефоном яркость подсветки информационного дисплея не регулируется.

Выключатель задних туманных фонарей

Кнопочный выключатель управления функционированием задних туманных фонарей помечен пиктограммой . Расположен справа от рукоятки переключателя управления функционированием наружных осветительных приборов.

При включенных фонарях активируется вмонтированная в кнопку выключателя контрольная лампа.

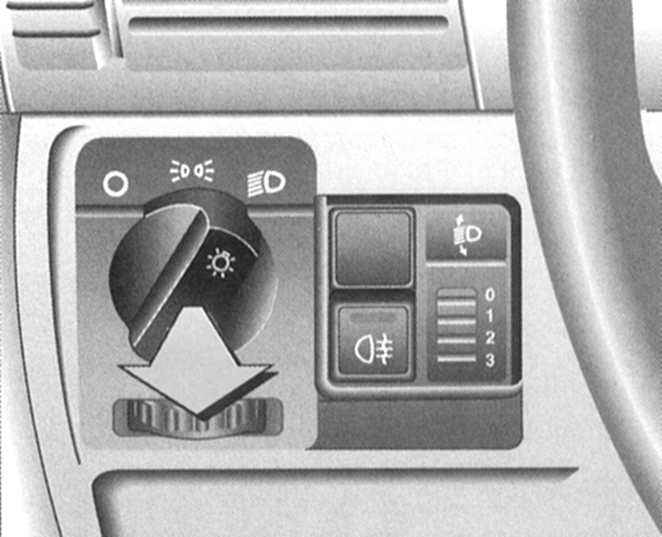

Переключателя управления функционированием наружных осветительных приборов, подсветки приборов и освещения салона

0

Выключено

Включены габаритные огни

Включен ближний или дальний свет фар

При вытянутой рукоятке включено освещение салона и подсветка приборов

Регулятор направления оптических осей фар

Колесно-рычажковый переключатель вмонтирован справа от рукоятки переключателя управления функционированием наружных осветительных приборов и помечен сверху пиктограммой . Регулировка производится путем перевода рычажка переключателя в одно из четырех штатных положений при включенном ближнем свете фар. При правильной регулировке наклона блок-фар относительно кузова исключается риск ослепления водителей встречных и попутных транспортных средств. Таблица регулировки приведена в Спецификациях в начале Главы Органы управления и приемы эксплуатации.

В зависимости от комплектации автомобиля диапазон изменения наклона оптических осей фар между положениями 2 и 3 переключателя может быть очень узким.

Левый подрулевой переключатель

При помощи левого подрулевого переключателя производится выбор режима функционирования фар (ближний или дальний свет), осуществляется сигнализация дальним светом, а также активируются указатели поворотов.

Сигнализация дальним светом

В нормальном положении (ближе к рулевому колесу) рычага переключателя фары находятся в режиме ближнего света (при соответствующем положении поворотной рукоятки переключателя управления функционированием наружных осветительных приборов). Для перевода фар в режим дальнего света следует отжать рычаг переключателя от себя, переведя его во второе стационарное положение, - на панели приборов сработает соответствующая контрольная лампа. Возврат переключателя в исходное (нормальное) положение приводит к выключению дальнего света и переходу фар в режим ближнего света.

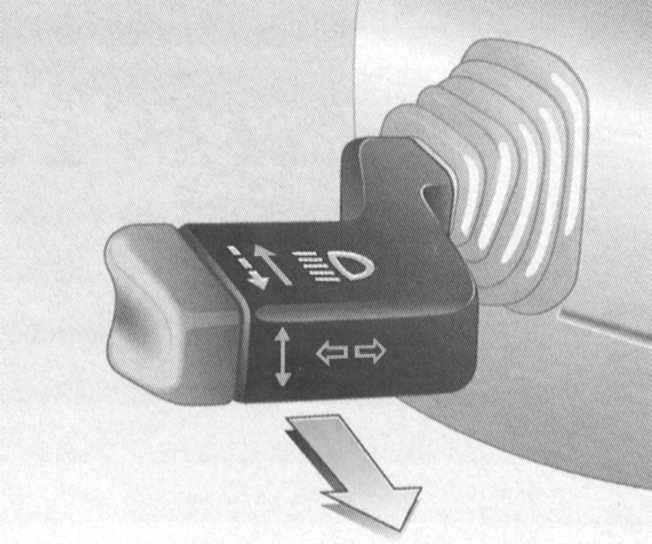

Для кратковременного включения дальнего света фар с целью подачи светового сигнала следует оттянуть рычаг левого подрулевого переключателя на себя.

Активация указателей поворотов

Cигнализация дальним светом может производиться в любом положении поворотной рукоятки переключателя управления функционированием наружных осветительных приборов.

Перемещение рычага левого подрулевого переключателя в верхнее или нижнее стационарное положение (до щелчка) приводит к активации указателей соответствующего поворота.

Отключение указателей поворотов с возвратом рычага в нейтральное (среднее) положение происходит автоматически при возврате рулевого колеса в прямолинейное положение.

Существует также возможность кратковременного включения указателей (например, для предупреждения о смене рядности движения), - следует сместить рычаг вверх или вниз, не доводя его до щелчка, - в этом случае отключение указателей произойдет при отпускании рычага.

Активация указателей поворотов сопровождается срабатыванием соответствующих световых индикаторов на приборном щитке и издаваемыми прерывателем отчетливыми щелчками.

Правый подрулевой переключатель

При помощи данного переключателя производится управление функционированием стеклоочистителей и подачей жидкости омывания стекол.

Рычаг правого подрулевого переключателя способен перемещаться в вертикальной плоскости с установкой в одно из четырех стационарных положений, пиктограммы, соответствующие каждому из положений, нанесены на переднюю сторону переключателя.

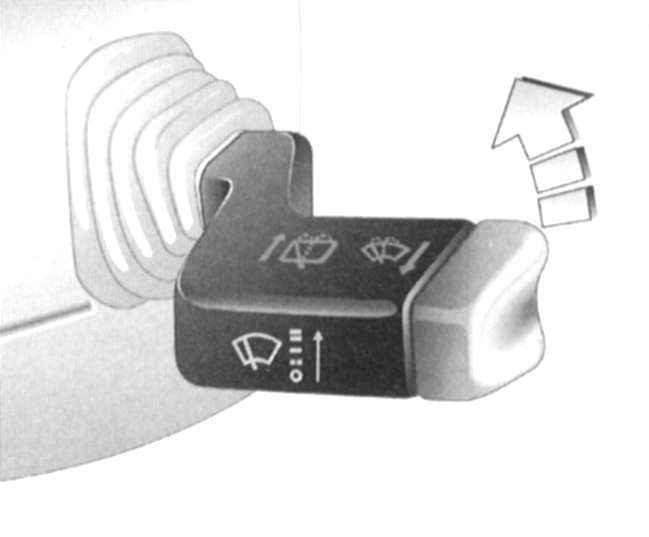

Управление функционированием очистителей ветрового стекла производится при помощи правого подрулевого переключателя

O — - =	Стеклоочистители выключены Интервальный/автоматический режим функционирования стеклоочистителей Постоянный низкоскоростной режим функционирования стеклоочистителей Постоянный высокоскоростной режим функционирования стеклоочистителей

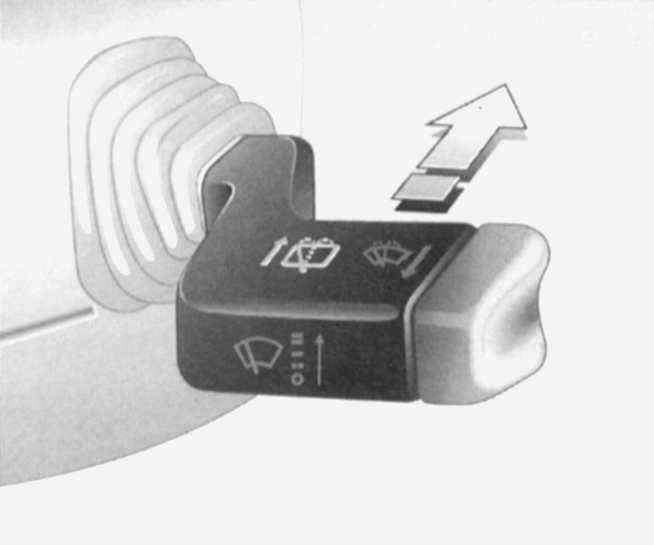

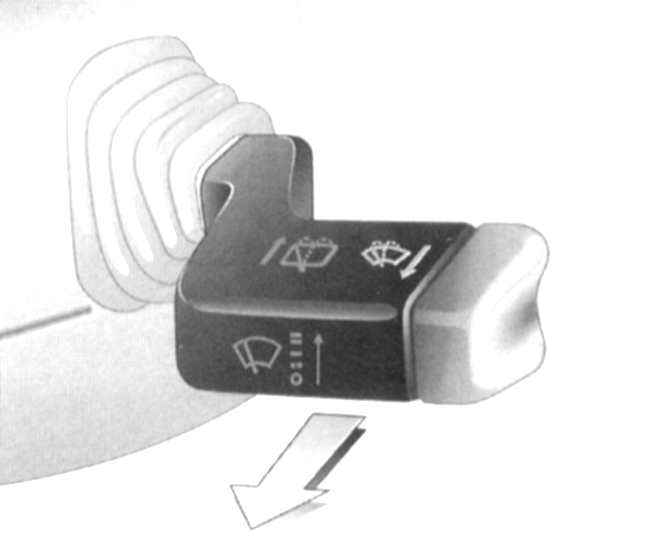

При оттягивании рычага правого подрулевого переключателя на себя включается подача омывающей жидкости на ветровое стекло и линзы фар (если последние включены). При подаче жидкости на ветровое стекло стеклоочистители совершают нескольких рабочих циклов.

Включение подачи жидкости омывания ветрового стекла и линз фар Для включения очистителя и омывателя заднего стекла следует отвести рычаг правого подрулевого переключателя от себя. При этом предусмотрено два рабочих положения рычага, в первом из которых включается только стеклоочиститель, во втором же (удерживать рычаг отжатым до упора) дополнительно активируется подача на стекло омывающей жидкости.

Управление функционированием стеклоочистителя и подачей омывающей жидкости на стекло двери задка

В первом рабочем положении стеклоочиститель заднего стекла будет работать в интервальном режиме с фиксированной задержкой, во втором, - непрерывно.

Выключатель аварийной сигнализации

Кнопочный выключатель аварийной сигнализации расположен в центральной части панели приборов между решетками дефлекторов центральных воздуховодов (обратитесь к иллюстрации). Включение сигнализации приводит к одновременной активации в нормальном проблесковом режиме всех указателей поворотов, а также сопровождается функционированием контрольной лампы внутри кнопки переключателя. Частота проблесков та же, что и при работе указателей поворотов ввиду использования общего прерывателя. Выключение аварийной сигнализации осуществляется повторным нажатием на выключатель.

Звуковой сигнал

Для включения звукового сигнала достаточно нажать на центральную накладку рулевого колеса, помеченную пиктограммами с изображением рожка (обратитесь к иллюстрации).
