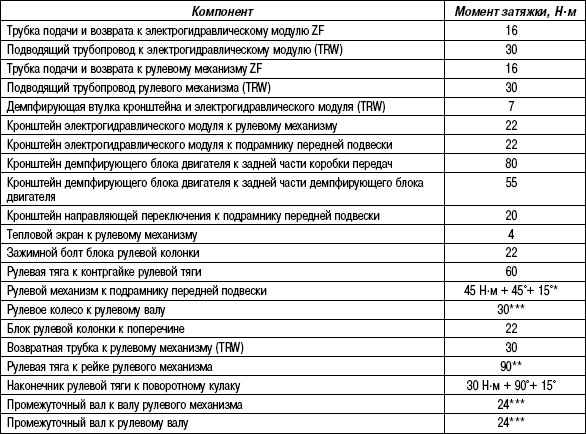

5.4.1. Таблица 5.1 Рекомендованные значения моментов

* Использовать новые гайки и болты.

** Очистить резьбу на рейке и покрыть фиксирующим составом.

*** Очистить резьбу и установить болт с фиксирующим составом.

Примечание

Болты, которые затягиваются моментом и по углу (за пределом упругости) не могут использоваться повторно, будучи отвернутым.
