5.3.8. Замена трубопроводов гидравлической системы рулевого управления с усилителем (ZF)

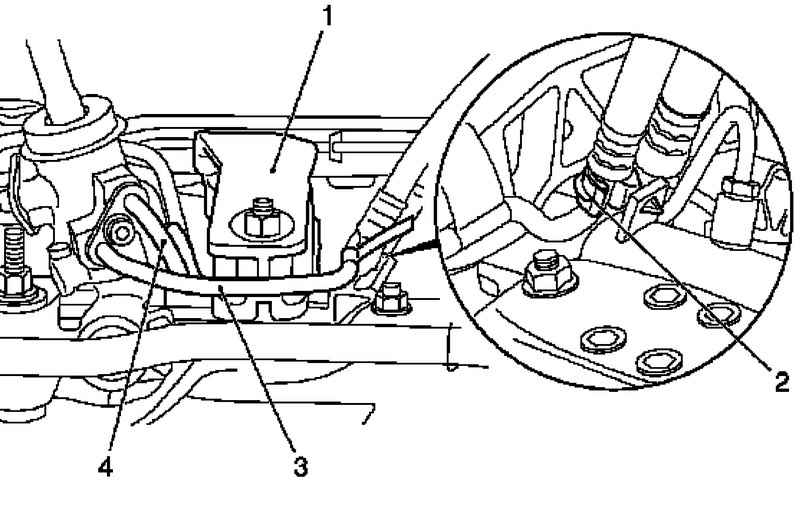

Рис. 5.33. Снятие подрамника передней подвески: 1 – кронштейн демпфирующего блока двигателя; 2 – держатель; 3 – подводящий трубопровод; 4 – возвратная трубка

Снимите подрамник передней подвески.

На автомобилях левым расположением рулевого управления снимите кронштейн демпфирующего блока двигателя сзади демпфирующего блока двигателя.

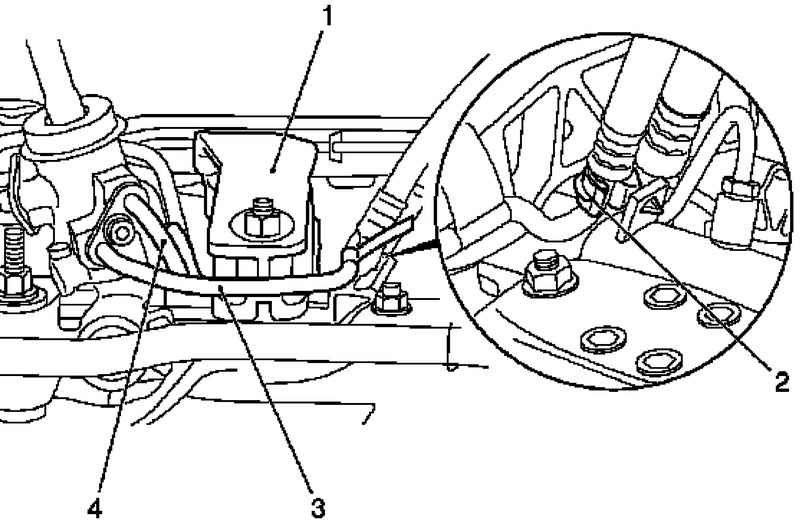

Рис. 5.23. Снятие подрамника передней подвески: 1 – кронштейн демпфирующего блока двигателя; 2 – держатель; 3 – подводящий трубопровод; 4 – возвратная трубка

Отсоедините держатель и отсоедините подводящий трубопровод и возвратную трубку от рулевого механизма (рис. 5.23).

ПРИМЕЧАНИЕ Для сбора вытекающего масла используйте лоток.

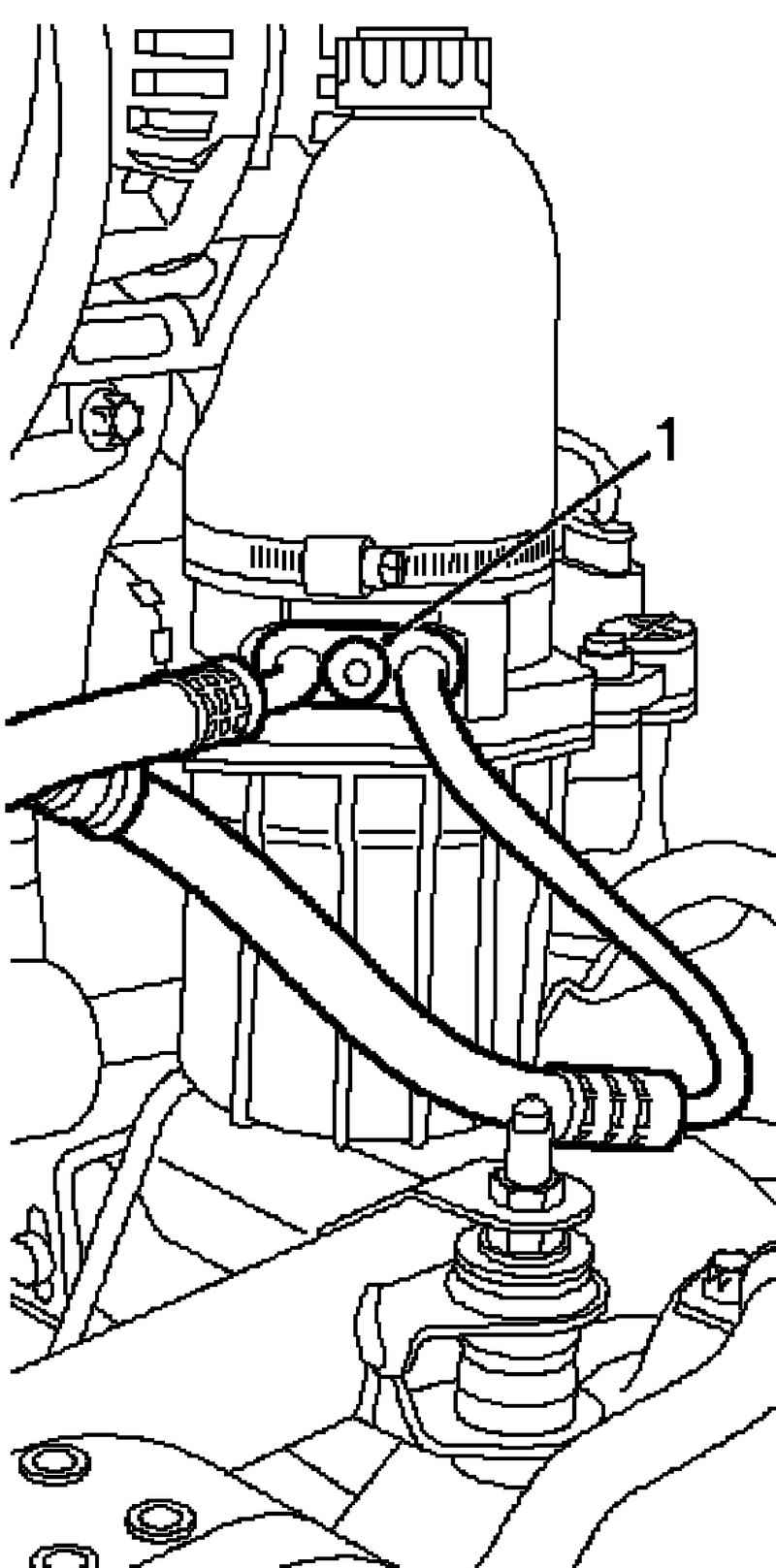

Рис. 5.34. Болт крепления топливопровода: 1 – болт

Снимите подающий и возвратный трубопровод электрогидравлического модуля, открутив болт крепления (рис. 5.34).

Присоедините подающий и возвратный трубопровод к рулевому механизму с новыми. уплотнительными кольцами и затяните болт крепления моментом 16 Н·м.

Присоедините подающий и возвратный трубопровод к электрогидравлическому модулю с новыми. уплотнительными кольцами и затяните болт крепления моментом 16 Н·м.

Закрепите подающий и возвратный трубопровод в держателе рулевого механизма.

Установите подрамник передней подвески.

Заполните гидросистему жидкостью и удалите из нее воздух.
