5.1.4. Разъем жгута проводов электрогидравлического модуля

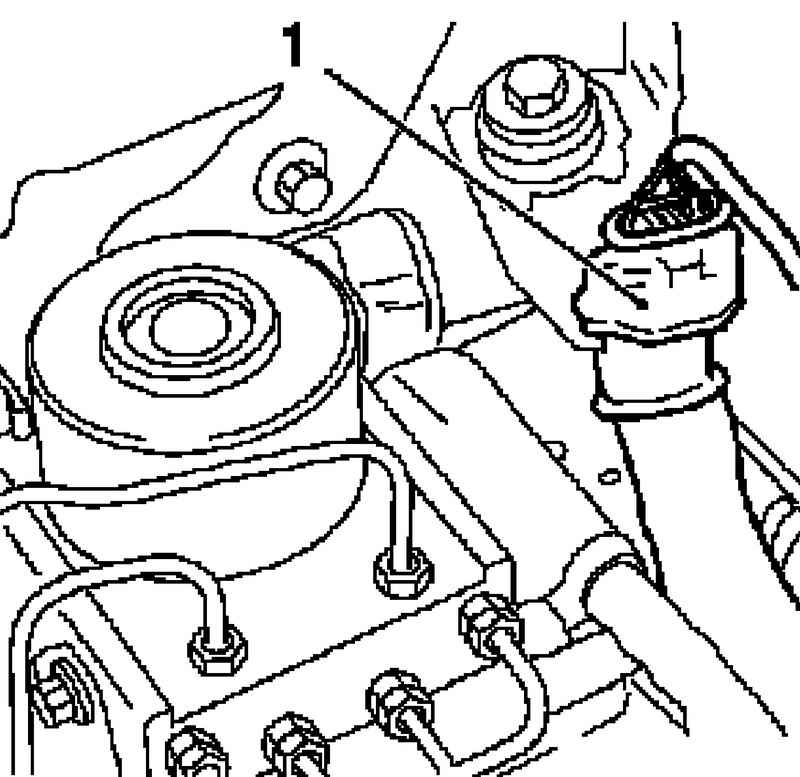

Рис. 5.3. Разъем жгута проводов электрогидравлического модуля: 1 – разъем

Разъем жгута проводов располагается под расширительным бачком охлаждающей жидкости, рядом с блоком управления антиблокировочной системы тормозов/ гидравлическим модулятором.

Разводка контактов – разъем жгута проводов с 2 выводами (X2) (ZF)

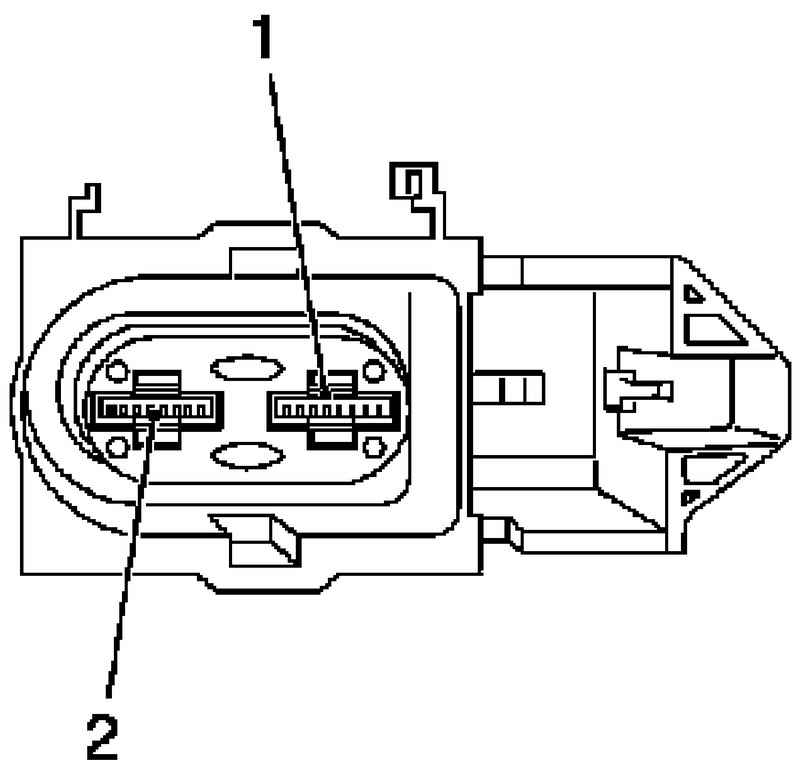

Рис. 5.4. Разъем жгута проводов с 2 выводами (X2) (ZF)

Разъем жгута проводов располагается на электрогидравлическом модуле.

Разводка контактов – разъем жгута проводов с 3 выводами (ZF)

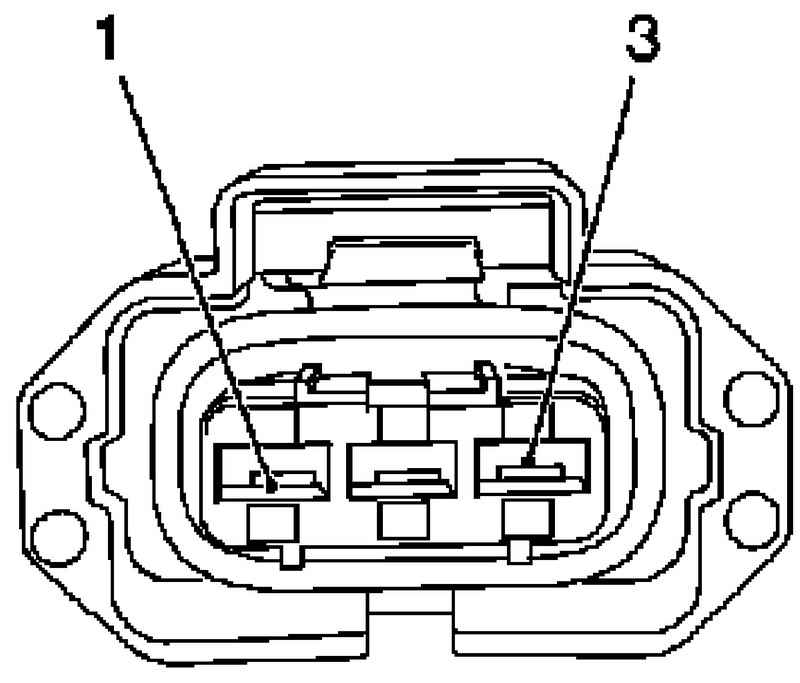

Рис. 5.5. Разъем жгута проводов с 3 выводами (ZF)

Разъем жгута проводов располагается на электрогидравлическом модуле ZF.
