2.5.1. Проверка зазора в шатунном подшипнике

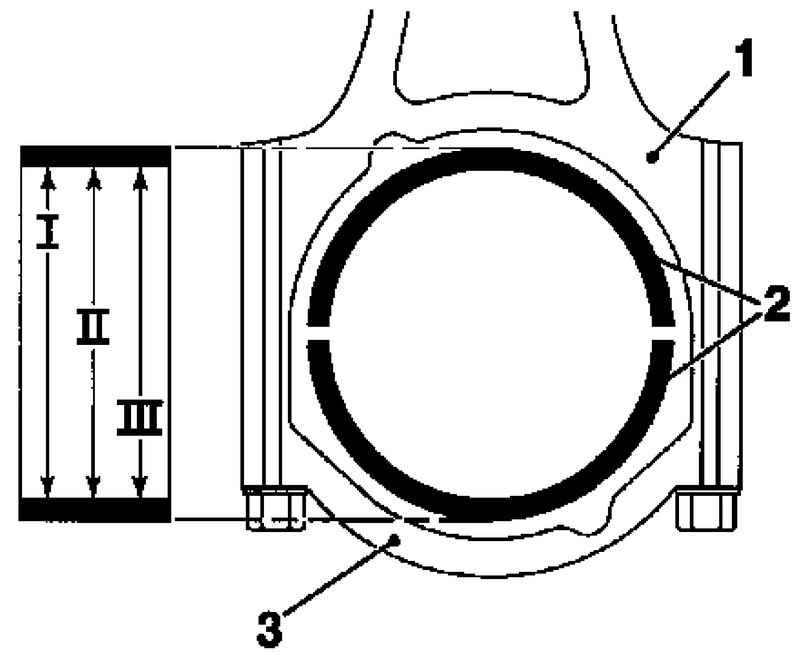

Рис. 2.230. Установка крышки шатунного подшипника: 1 – шатун; 2 – вкладыши шатунного подшипника; 3 – крышка шатунного подшипника

Установите крышку шатунного подшипника (3) с вкладышами шатунного подшипника (2) на шатун (рис. 2.230).

ПРИМЕЧАНИЕ Не меняйте крышку шатунного подшипника и шатун в течение установки, и обеспечьте чистоту контактирующих поверхностей

ПРИМЕЧАНИЕ Старые болты могут повторно использоваться для проверки.

Рис. 2.231. Точки измерения диаметра шатуна

Затяните 2 болта моментом 13 Н·м, затем доверните на +60° +15°.

Диаметр шатуна центра измеряется с внутренним микрометром в позициях I, II, и арифметически. Формула и пример вычисления диаметра шатунного подшипника : I + II + III.

I – 43, 026 мм.

II – 43, 027 мм.

III – 43, 031 мм.

129,084 мм: 3 = 43,028 мм.

Средний внутренний диаметр шатунного подшипника – 43,028 мм.

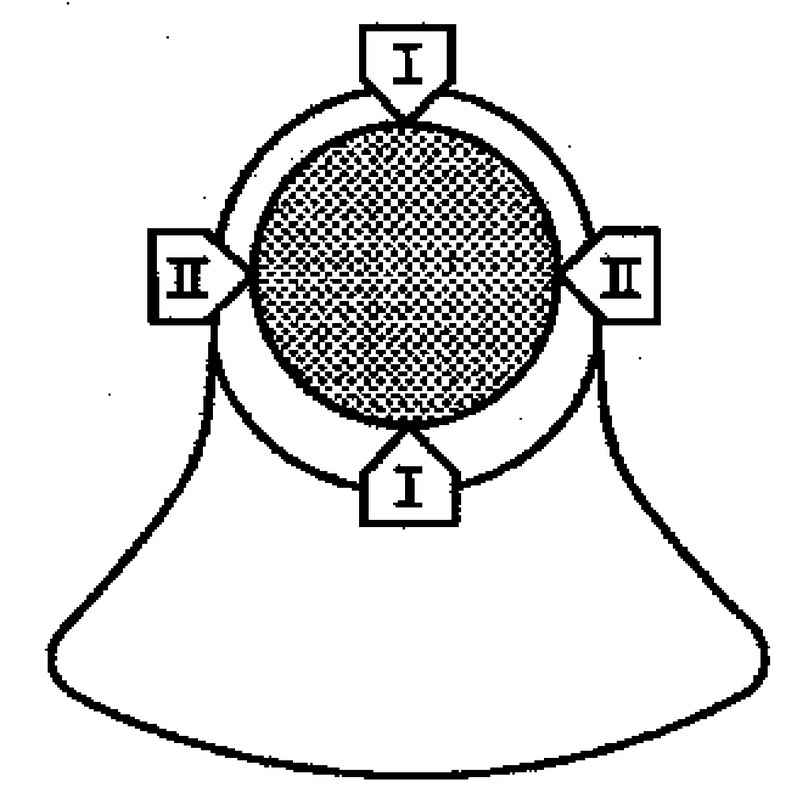

Диаметр шейки вала шатунного подшипника измеряется внешним микрометром в позициях I, и II. Формула и пример для вычисления диаметра шейки вала шатунного подшипника :

I + II / 2;

I – 42,977 мм + II – 42,985 мм.

85,962 мм: 2 = 42,981 мм.

Средний диаметр шейки вала шатунного подшипника – 42,981 мм.

Определите зазор в шатунном подшипнике, используя средний внутренний диаметр шатунного подшипника и средний диаметр шейки вала шатунного подшипника.

Средний внутренний диаметр шатунного подшипника: 4,028 мм.

Средний диаметр шейки вала шатунного подшипника: 2,981 мм.

Зазор в шатунном подшипнике: 0,047 мм

Расчетный зазор в шатунном подшипнике равен 0,047 мм в этом примере. Допустимый зазор шатунного подшипника равен от 0,013 мм до 0,061 мм.
