2.4.1. Снятие и установка маховика (двигатель 1,4 л)

Снимите коробку передач.

Снимите блок кожуха сцепления.

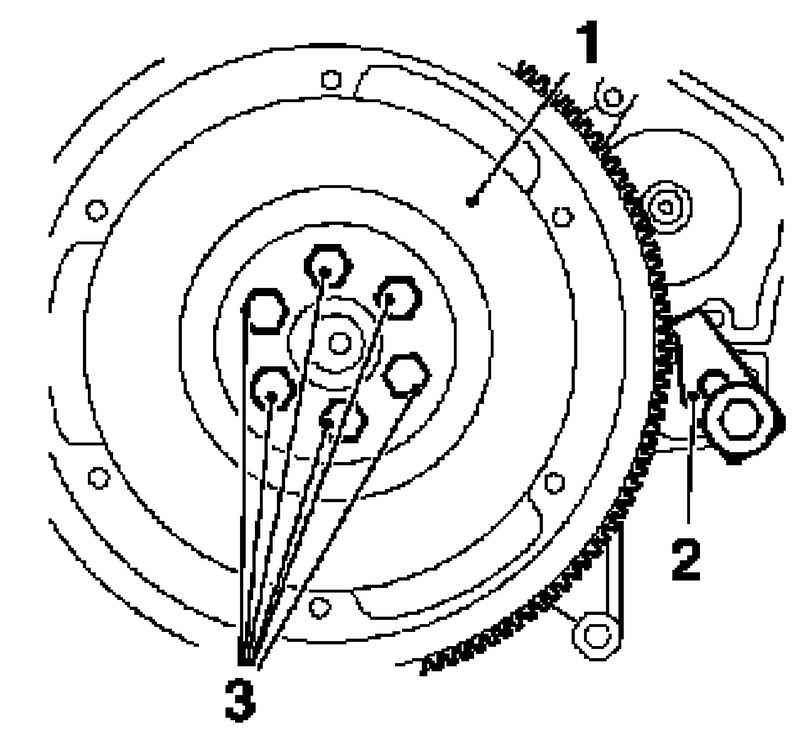

Рис. 2.160. Снятие маховика: 1 – маховик; 2 – специальное приспособление; 3 – болты крепления

3. Отсоедините маховик (2.160).

ПРИМЕЧАНИЕ Специальное приспособление КМ 6263 остается на двигателе.

Заблокируйте маховик с помощью специального приспособления КМ 652.

Отверните 6 болтов крепления.

Проверьте задний сальник коленвала, маховик и зубчатый венец маховика на наличие повреждений или износа, замените в случае необходимости.

Очистите контактные поверхности коленчатого вала и маховика.

Установите маховик на коленчатый вал.

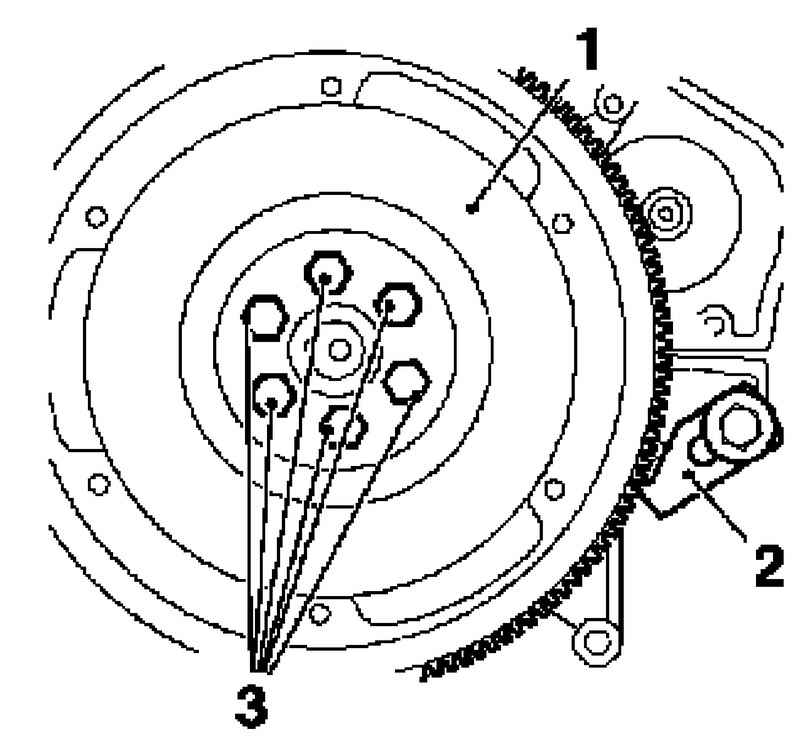

Рис. 2.161. Установка маховика: 1 – маховик; 2 – специальное приспособление; 3 – болты крепления

Заблокируйте его с помощью специального приспособления КМ 652 (рис. 2.161).

Очистите 6 резьб.

Затяните 6 болтов (3) моментом 35 Н·м, доверните на +30 °.

ПРИМЕЧАНИЕ При установке используйте новые болты.

Нанесите (красный) фиксирующий состав для резьб.

Установите блок кожуха сцепления.

Установите коробку передач.
