1.4.12. Сиденья

Сиденья, подголовники, ремни безопасности и подушки безопасности обеспечивают защиту людей, находящихся в автомобиле.

При посадке в автомобиль отрегулируйте подголовники таким образом, чтобы верхушка подголовника находилась на уровне верхней части головы.

Не устанавливайте передние сиденья слишком близко к панели управления. Водитель должен удерживать рулевое колесо, чтобы его ладони находились в точках, соответствующих 10 и 2 ч на циферблате часов, а локти были слегка согнуты. Ноги также должны быть слегка согнуты, чтобы водитель имел возможность нажимать на педали до упора.

Ремень безопасности должен проходить через центр плеча. Поясной ремень должен плотно обхватывать бедра, а не живот.

Сдвиньте сиденье переднего пассажира как можно дальше назад.

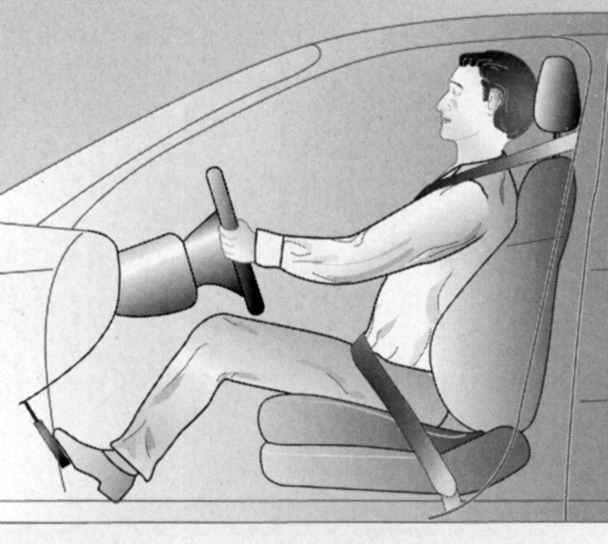

Рис. 1.161. Правильная посадка на водительсом сиденьи

Спинки сидений не должны быть слишком откинуты. Рекомендуется устанавливать угол наклона спинки около 25°.

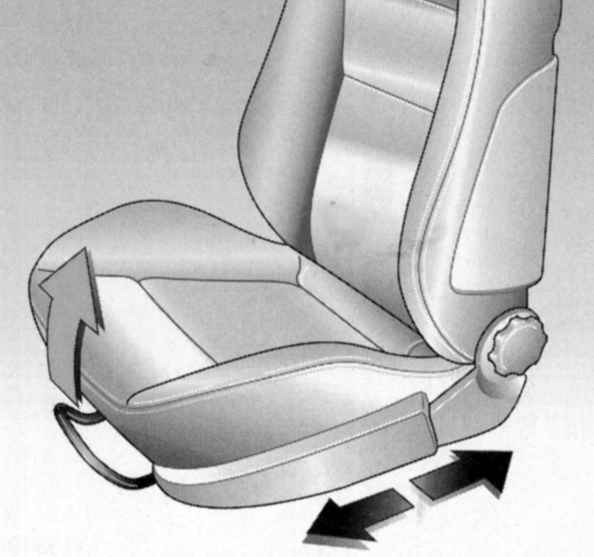

Рис. 1.162. Перемещение сидений вперед, назад и вверх

Для регулировки положения сиденья потяните вверх рычаг, расположенный на наружной передней кромке основания сиденья. Отпустив рычаг, толкните сиденье, чтобы убедиться в надежности фиксации защелки.

Отрегулируйте высоту сиденья с помощью рычага, расположенного на наружной боковой поверхности подушки сиденья.

ВНИМАНИЕ Запрещается перемещать сиденья во время езды. При вытянутом рычаге они могут неожиданно сдвинуться.

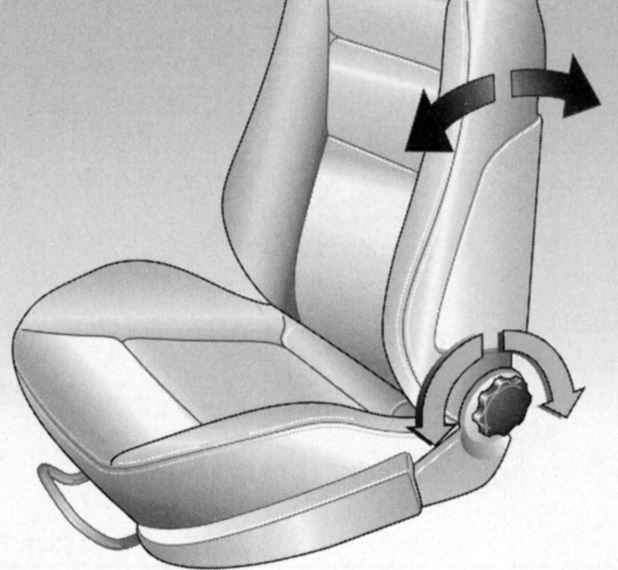

Рис. 1.163. Регулировка угла наклона спинки сиденья

Поверните маховичок, расположенный на наружной боковой поверхности подушки сиденья. Если сиденья сдвинуты до упора вперед, спинки сидений можно откинуть назад полностью.

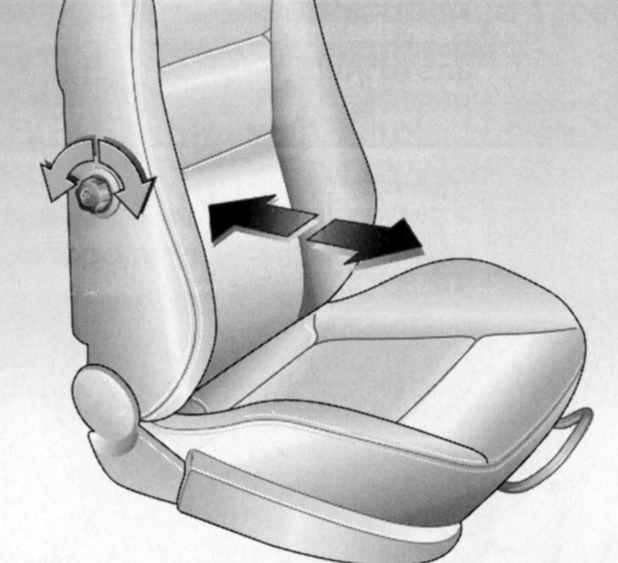

Рис. 1.164. Регулировка поясничной опоры

Для увеличения выступания поясничной опоры сиденья потяните вперед рычаг, расположенный на боковой части спинки сиденья. Для уменьшения выступания потяните рычаг назад.

Отрегулируйте высоту сиденья с помощью рычага, расположенного на наружной боковой поверхности подушки сиденья.

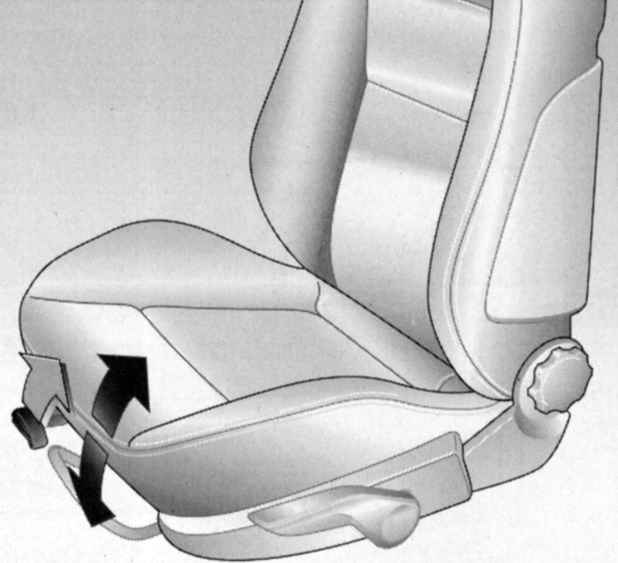

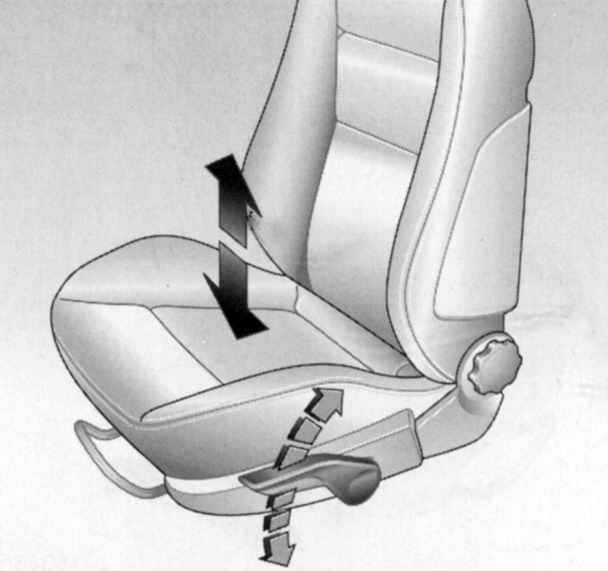

Рис. 1.165. Регулировка высоты сиденья водителя

Для подъема сиденья несколько раз потяните рычаг вверх, пока не будет достигнута желаемая высота.

Для опускания сиденья несколько раз надавите на рычаг, пока не будет достигнута желаемая высота.

При каждом перемещении рычага сиденье поднимается или опускается на небольшую высоту.

Рис. 1.166. Регулировка наклона передних сидений

Для регулировки потяните внутренний рычаг спереди сиденья, отрегулируйте нужный наклон и отпустите рычаг. Зафиксируйте сиденье до щелчка. Изменение наклона достигается перемещением тяжести тела.

Для того чтобы сложить спинку сиденья, потяните вверх рычаг фиксатора, наклоните спинку вперед и зафиксируйте. Сдвиньте сиденье вперед.

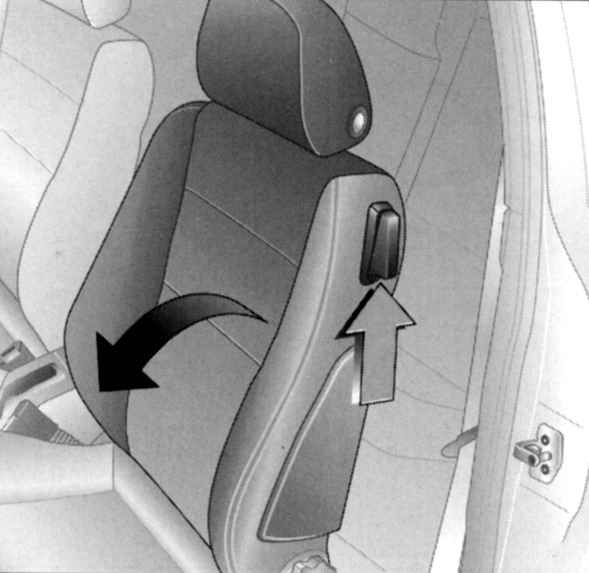

Рис. 1.167. Складывание спинки переднего сиденья

Чтобы поднять спинку, отодвиньте сиденье до упора назад, потяните вверх рычаг фиксатора и поднимите спинку.

При перемещении назад переднего сиденья с функцией электронного запоминания положений сиденье фиксируется в предыдущем положении.

Переднее сидение без этой функции при перемещении назад необходимо зафиксировать в требуемом положении.

ПРИМЕЧАНИЕ На автомобилях с установленным панорамным стеклом перед складыванием сиденья опустите вниз подголовники и откиньте вверх солнцезащитные козырьки.

Отрегулируйте подголовникитаким образом чтобы верхушка подголовника находилась на уровне верхней части головы.

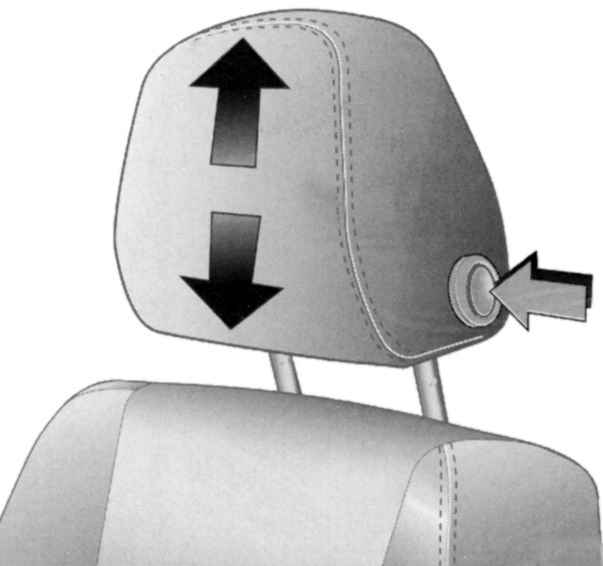

Рис. 1.168. Регулировка подголовника переднего сиденья

Для регулировки высоты вытяните подголовник вверх или нажмите на кнопку блокировки и толкните подголовник вниз.

Убедитесь, что подголовник зафиксирован.

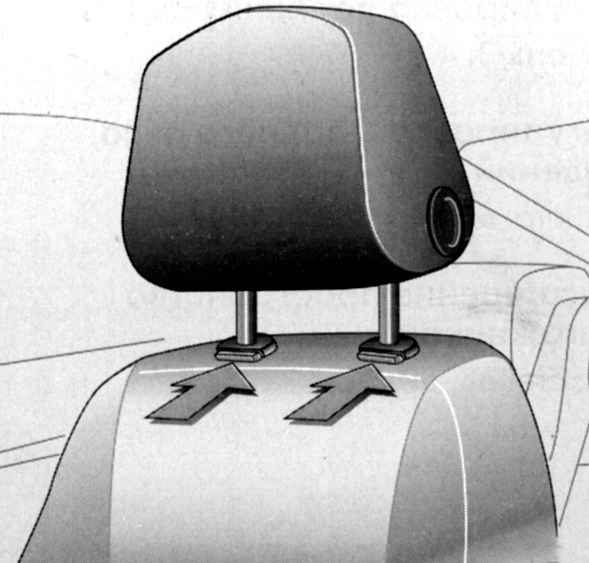

Рис. 1.169. Снятие переднего подголовника

Для снятия подголовника нажмите на кнопку блокировки и вытяните подголовник вверх (рис. 1.169).

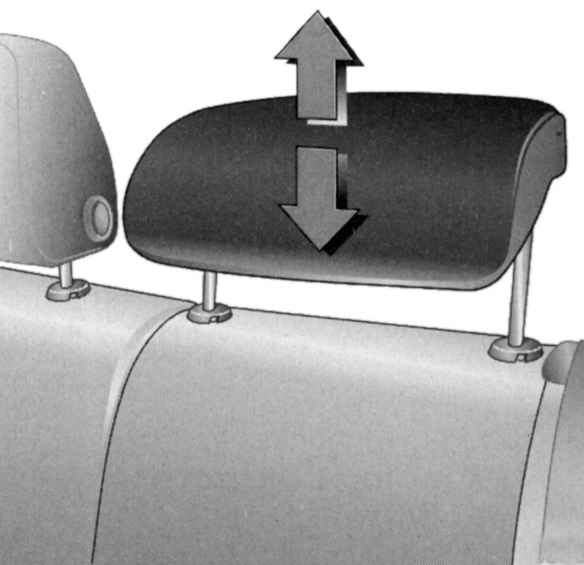

Рис. 1.170. Регулировка заднего подголовника

Для установки подголовника на место нажмите на кнопку и толкните подголовник вниз.

Для поднятия подголовника тяните его вверх до установки в требуемое положение.

Для опускания нажмите на кнопку блокировки и толкните подголовник вниз.

Обязательно поднимайте подголовник заднего сиденья, если на нем сидит пассажир или установлено удерживающее приспособление для детей.

ПРИМЕЧАНИЕ Чтобы сложить спинки задних сидений, следует полностью опустить или демонтировать задние подголовники.

Прижмите поднятый подлокотник вниз, преодолевая сопротивление, и опустите его.

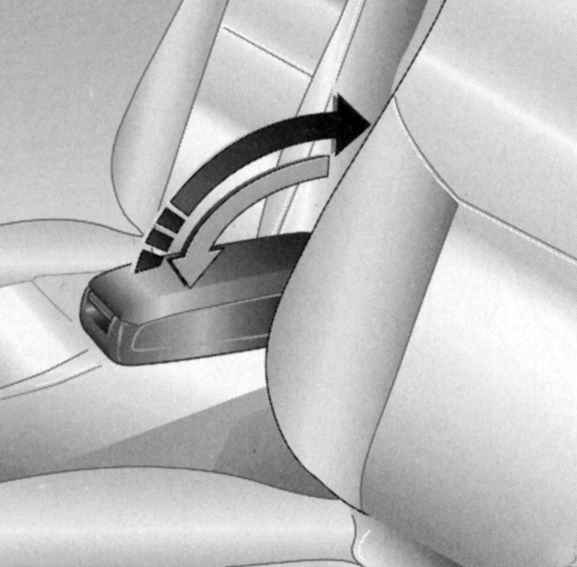

Рис. 1.171. Регулировка переднего подлокотника водительского сиденья

Поднимая подлокотник, его можно постепенно установить в одно из нескольких фиксированных положений (рис. 1.171).

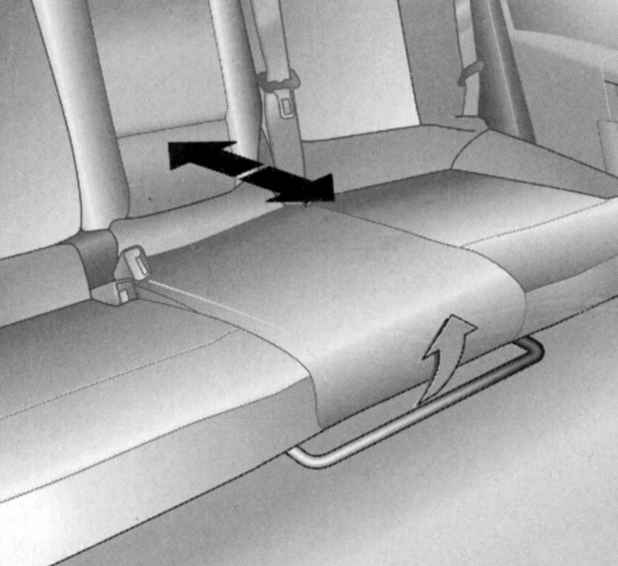

Рис. 1.172. Регулировка заднего ряда сидений

Приподнимите ручку под подушкой и передвиньте ряд сидений в желаемое положение. Опустите ручку и зафиксируйте ряд сидений до щелчка (рис. 1.172).

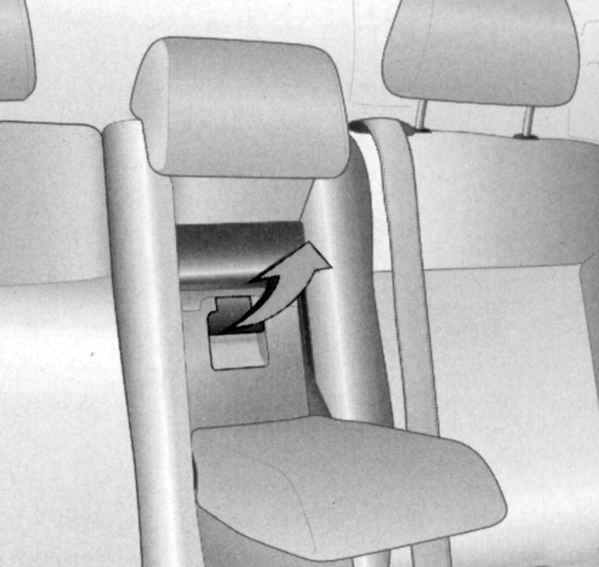

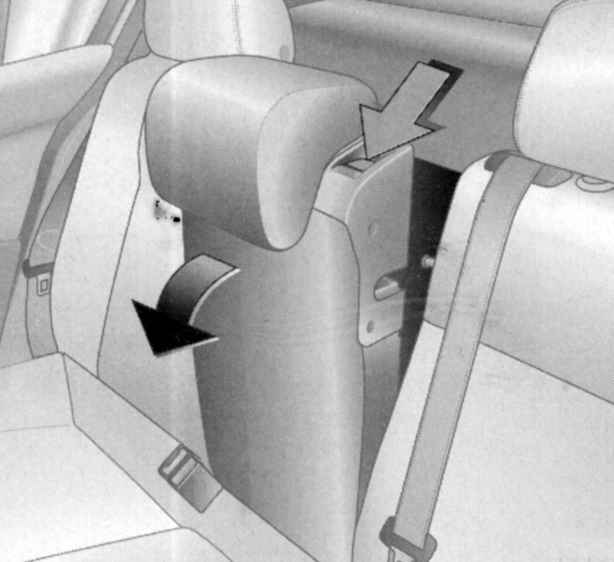

Рис. 1.173. Подлокотник на спинке заднего сиденья

Откиньте вперед подлокотник, потянув петлю наискось вниз (под углом 45°) (рис. 1.173).

При использовании среднего заднего сиденья или складывании спинки заднего сиденья установите подлокотник вверх.

ПРИМЕЧАНИЕ За подлокотником находится заслонка проема багажного отделения для перевозки длинномерных узких предметов.

Сложите спинку заднего сиденья. Задние подголовники полностью опустите или демонтируйте. Подвиньте немного вперед передние сиденья.

Рис. 1.174. Увеличение пространства багажника («Limousine»)

Спинку заднего сиденья, цельную или раздельную, разблокируйте нажатием кнопки и сложите на подушку сиденья. Сдвиньте передние сиденья назад в желаемое положение (рис. 1.174).

Полностью опустите вниз подголовник. Освободите спинку, потянув за ручку, и опустите ее на подушку сиденья.

Рис. 1.175. Складывание средней спинки заднего сиденья

Сложенная средняя спинка заднего сиденья позволяет загружать длинномерные предметы. Крайние сиденья при этом могут использоваться для пассажиров (рис. 1.175).

ПРИМЕЧАНИЕ Груз не должен мешать управлению стояночным тормозом и рычагом переключения передач.

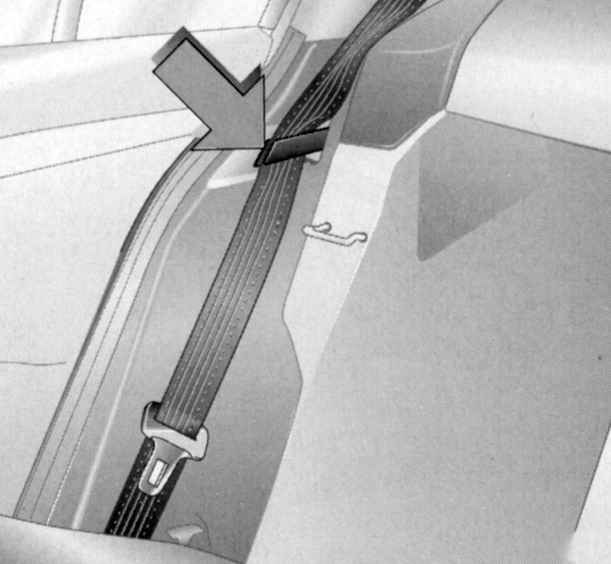

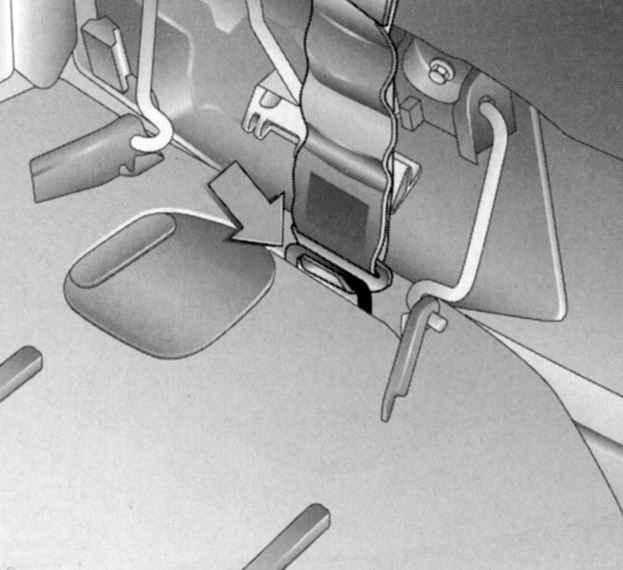

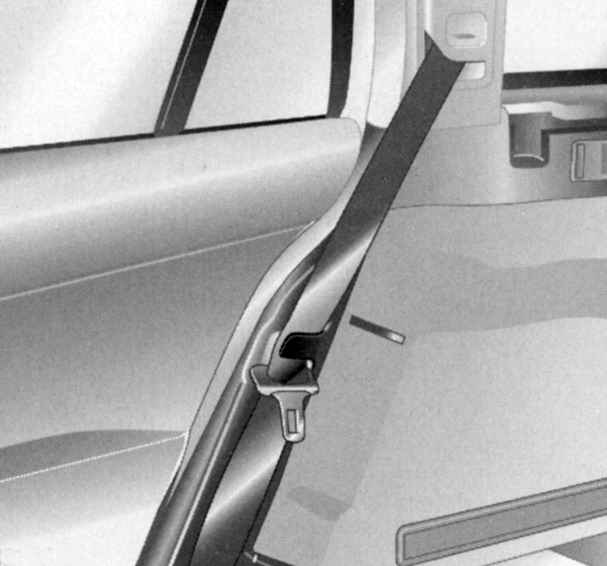

Рис. 1.176. Боковой держатель ремня безопасности

Для защиты от повреждения пропустите ремень безопасности через боковой держатель (рис. 1.176).

Чтобы установить спинки задних сидений в вертикальное положение, следует зафиксировать блокады до щелчка. Трехточечный ремень безопасности на среднем и заднем сиденьях можно вытянуть из натяжного устройства только при зафиксированной спинке заднего сиденья.

Рис. 1.177. Перемещение спинки заднего сиденья

Положите спинку заднего сиденья на подушку (рис. 1.177).

Полностью опустите вниз или демонтируйте задние подголовники. Снимите крючки кожуха багажника с подголовников. Подвиньте немного вперед передние сиденья. Спинку заднего сиденья, цельную или раздельную, разблокируйте нажатием кнопки и положите на подушку сиденья.

Отодвиньте передние сиденья назад в желаемое положение.

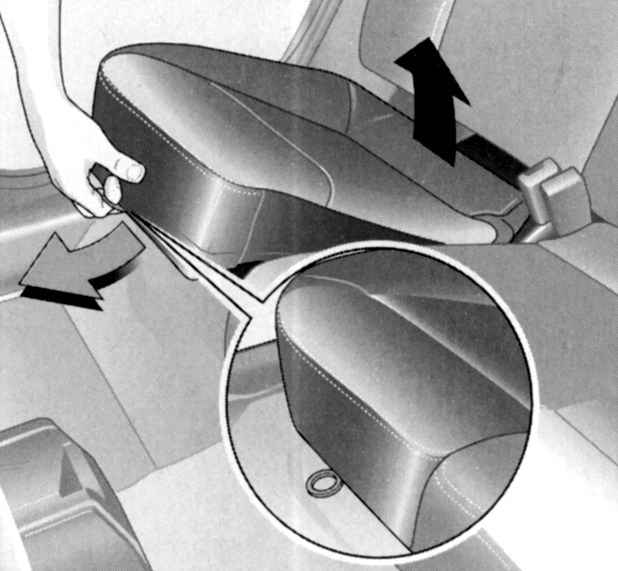

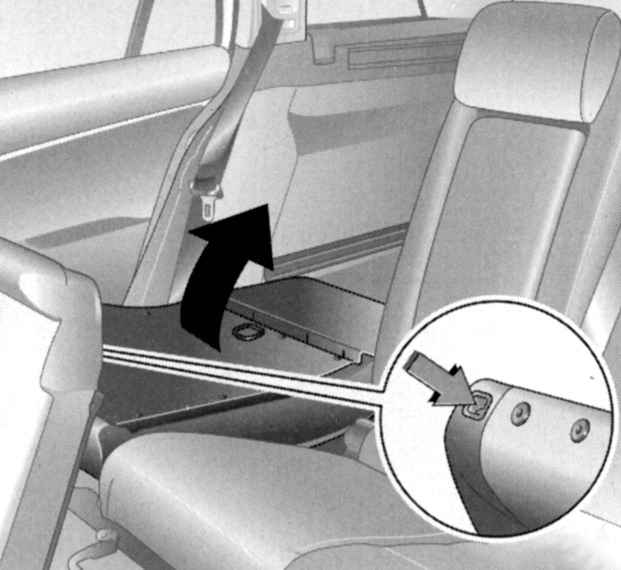

Рис. 1.178. Поднятие подушки заднего сиденья

Потяните за петлю на подушке сиденья и поднимите подушку заднего сиденья (цельного или раздельного) (рис. 1.178).

Снимите крючки кожуха багажника с подголовников.

Демонтируйте задние крайние подголовники, а средний подголовник опустите полностью вниз.

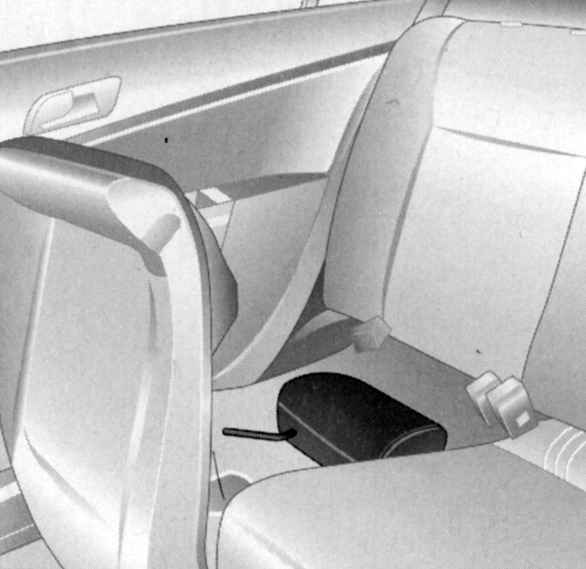

Рис. 1.179. Отсеки-поддоны для хранения подголовников

Демонтированные подголовники положите в отсеки-поддоны под поднятыми подушками сидений (рис. 1.179).

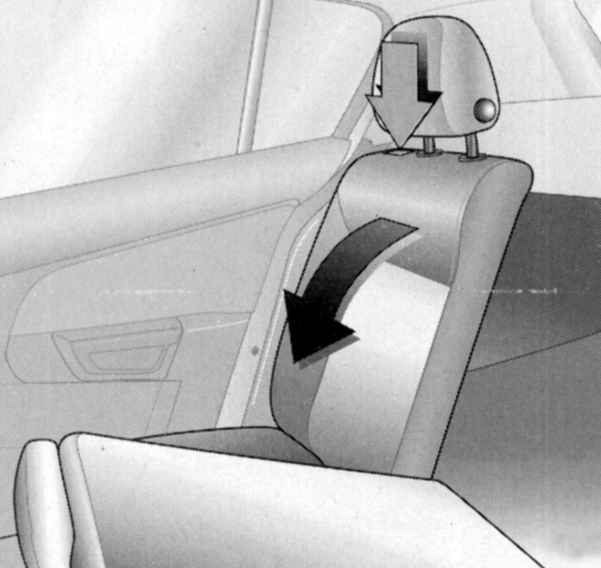

Рис. 1.180. Складывание спинки заднего сиденья

Освободите спинку заднего сиденья (цельную или раздельную), нажав кнопки фиксаторов, сложите и зафиксируйте (рис. 1.180).

Полностью опустите вниз подголовник.

Рис. 1.181. Складывание средней спинки заднего сиденья

Разблокируйте спинку, потянув за ручку, и опустите ее на подушку сиденья или, если поднята подушка заднего сиденья, опустите ее вперед до щелчка (рис. 1.181).

Сложенная вперед средняя спинка заднего сиденья позволяет загружать длинномерные предметы. Крайние сиденья при этом могут использоваться для пассажиров.

ПРИМЕЧАНИЕ Груз не должен мешать управлению стояночным тормозом и рычагом переключения передач.

положение или опускание подушки заднего сиденья

Рис. 1.182. Боковой держатель ремня безопасности

Для защиты от повреждения пропустите ремень безопасности через боковой держатель (рис. 1.182).

Чтобы установить спинки в вертикальное положение, следует поднять их вверх, для этого нажмите кнопки на спинках. Спинки в вертикальном положении зафиксируйте с ощутимым щелчком.

Рис. 1.183. Установка подушки сиденья в вертикальное положение

Поднимите подушку сиденья (рис. 1.183).

Вставьте подголовники в спинки задних сидений и отрегулируйте их положение. Опустите подушку сиденья, при этом обратите внимание на правильное положение замков ремней безопасности. Закрепите крючки кожуха багажника на подголовниках.

ПРИМЕЧАНИЕ Трехточечный ремень безопасности на среднем и заднем сиденьи можно вытянуть из натяжного устройства только при зафиксированной спинке заднего сиденья.

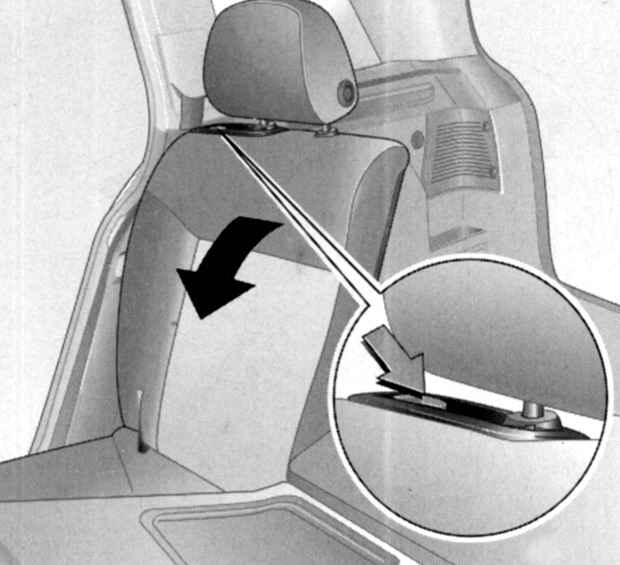

Рис. 1.184. Фиксаторы задних подголовников

Полностью опустите вниз или демонтируйте задние подголовники (рис. 1.184).

Снимите крючки кожуха багажника с подголовников. Подвиньте немного вперед передние сиденья. Спинку заднего сиденья, цельную или раздельную, разблокирируйте с помощью задвижек и сложите на подушку сиденья. Отодвиньте передние сиденья назад в желаемое положение.

Рис. 1.185. Складывание подушки заднего сиденья

Поднимите подушку заднего сиденья и сложите спинки сидений (рис. 1.185).

Поднимите подушку заднего сиденья (цельную или раздельную). Снимите крючки кожуха багажника с подголовников.

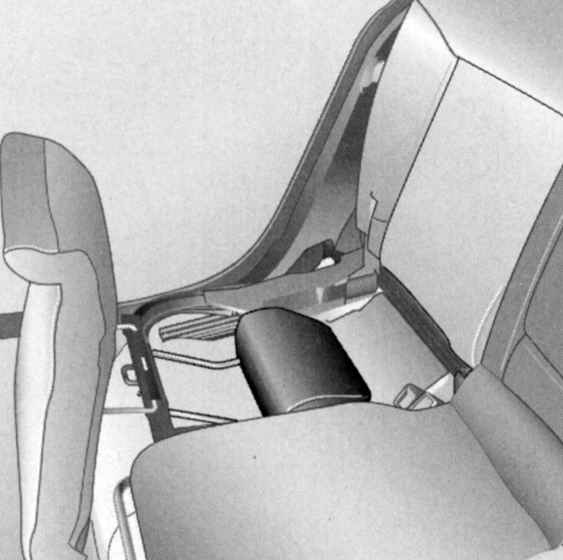

Рис. 1.186. Отсеки-поддоны для хранения подголовников

Демонтируйте задние крайние подголовники, а средний подголовник опустите полностью вниз. Демонтированные подголовники положите в отсеки-поддоны под поднятыми подушками сидений (рис. 1.186).

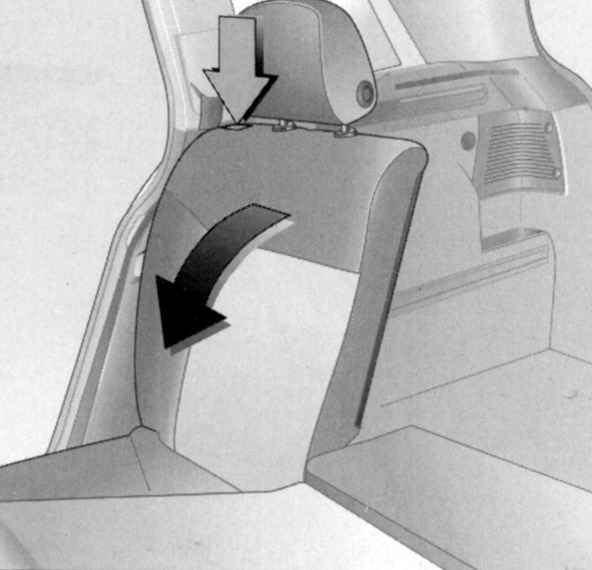

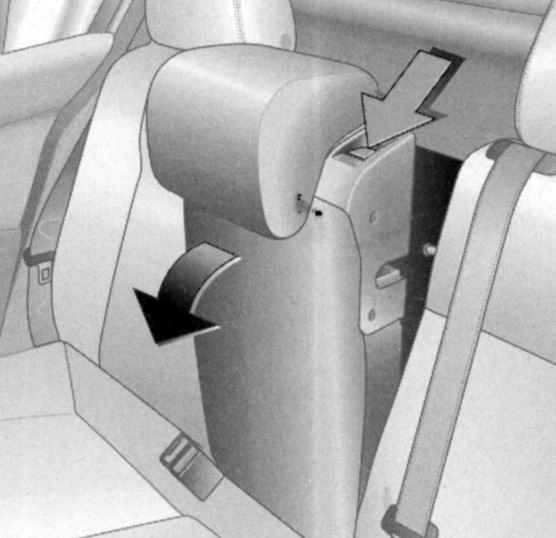

Рис. 1.187. Складывание спинки заднего сиденья

Освободите защелки спинки заднего сиденья (цельной или раздельной), сложите ее и зафиксируйте (рис. 1.187).

Откиньте вперед подлокотник, потянув петлю наискось вниз (под углом 45°).

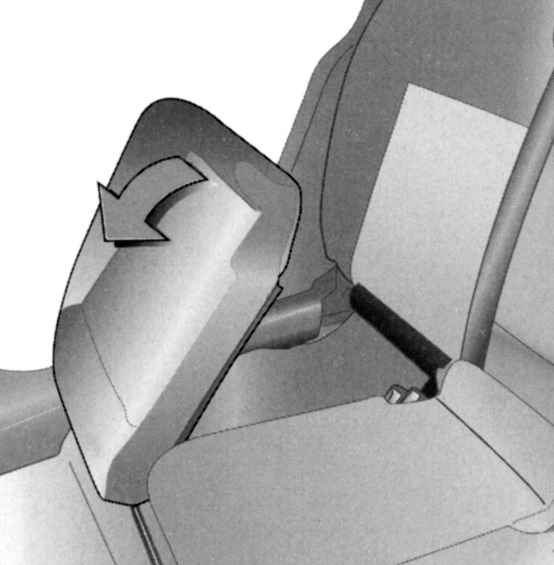

Рис. 1.188. Ручка заслонки заднего подлокотника

Потяните ручку и опустите вперед заслонку (рис. 1.188).

Опущенная вперед заслонка позволяет перевозить длинномерные узкие предметы. Крайние сиденья при этом могут использоваться для пассажиров.

Подголовник сиденья переднего пассажира опустите вниз или демонтируйте. Сдвиньте назад сиденье переднего пассажира.

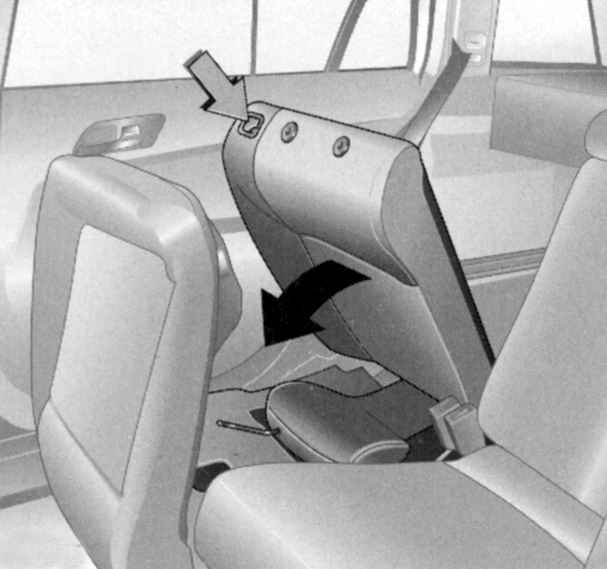

Рис. 1.189. Складывание спинки сиденья переднего пассажира

Опустите вперед спинку сиденья, подняв разблокирующий рычаг (рис. 1.189).

Чтобы установить спинку в вертикальное положение, нажмите вперед рычаг фиксатора, установите спинку сиденья переднего пассажира в вертикальное положение и зафиксируйте с ощутимым щелчком.

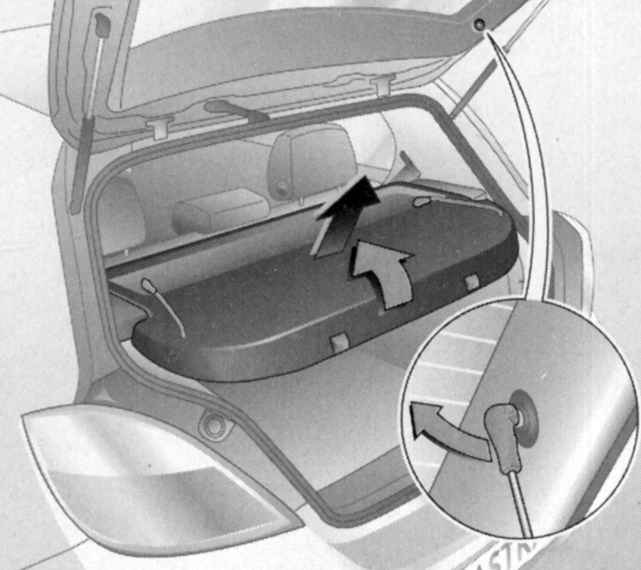

Рис. 1.190. Снятие кожуха багажника

Для демонтажа кожуха снимите крепежные ремни с задней двери. Приподнимите кожух и вытяните его из боковых направляющих (рис. 1.190).

Установка на место осуществляется в порядке, обратном снятию.

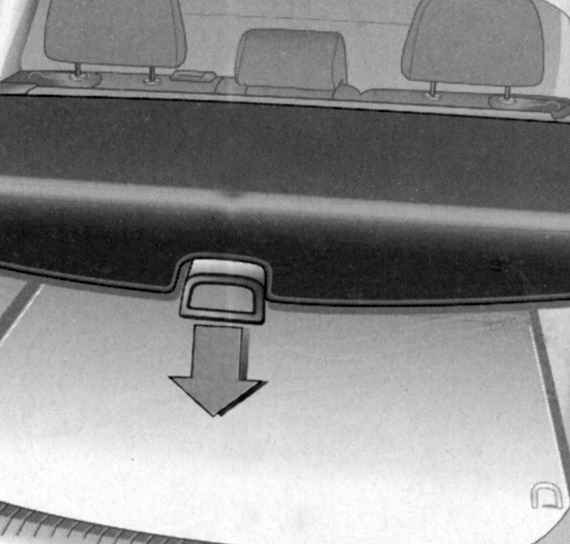

Рис. 1.191. Снятие кожуха багажника

Нажмите ручку кожуха багажника вниз, кожух сворачивается автоматически (рис. 1.191).

Потяните ручку кожуха багажника назад, он самостоятельно зафиксируется в исходном положении.

ПРИМЕЧАНИЕ Не кладите на кожух предметы с острыми кромками и большого веса.

Рис. 1.192. Закрытие зазора между кожухом багажника и спинками задних сидений

Для закрытия зазора между кожухом багажника и спинками задних сидений на кассете установлена полка. Оба крючка полки закрепите в направляющих подголовников; при установленной оградительной решетке крючки проходят через ее ячейки решетки (рис. 1.192).

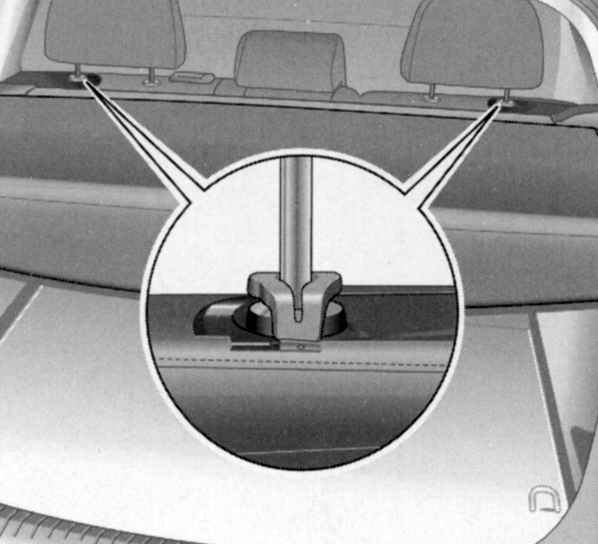

Для демонтажа откройте кожух багажника и снимите крючки с подголовников.

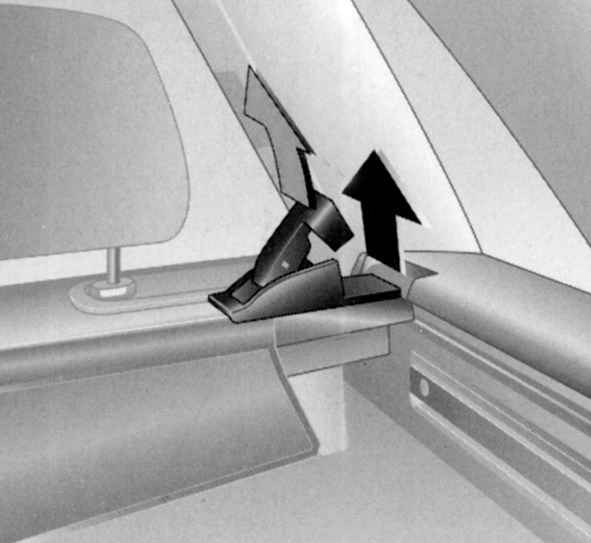

Рис. 1.193. Рычаг фиксатора кожуха багажника

Повернните рычаг фиксатора на правой стороне обшивки багажника вверх (рис. 1.193).

Поднимите обшивку справа и выньте ее из выемок.

Для того чтобы смонтировать кожух багажника, вставьте его в левое крепление, поверните рычаг фиксатора на правой стороне вверх, установите кожух багажника в правое крепление, зафиксируйте и опустите рычаг вниз. После этого закрепите крючки на подголовниках.

Оградительную решетку можно установить за задними сидениями или, при сложенных спинках и поднятых подушках задних сидений, за ними.

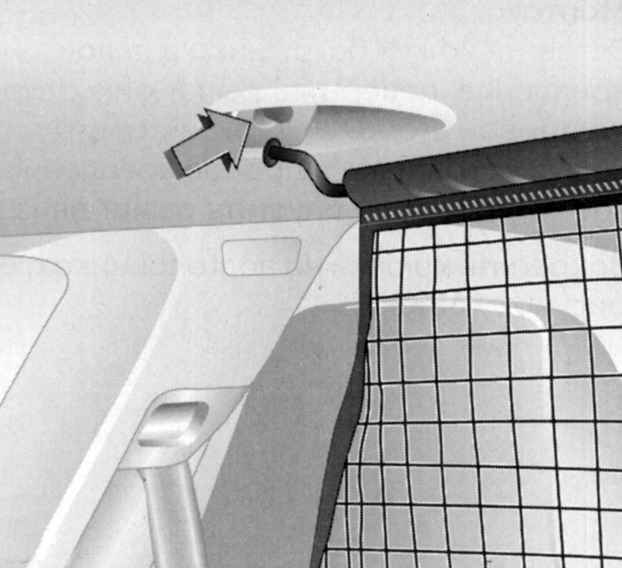

Рис. 1.194. Установка оградительной решетки

Разверните оградительную решетку. В раме крыши находятся два монтажные отверстия. Опоры решетки подвесьте в монтажные отверстия сначала с одной, а потом с другой стороны и зафиксируйте движением вперед (рис. 1.194).

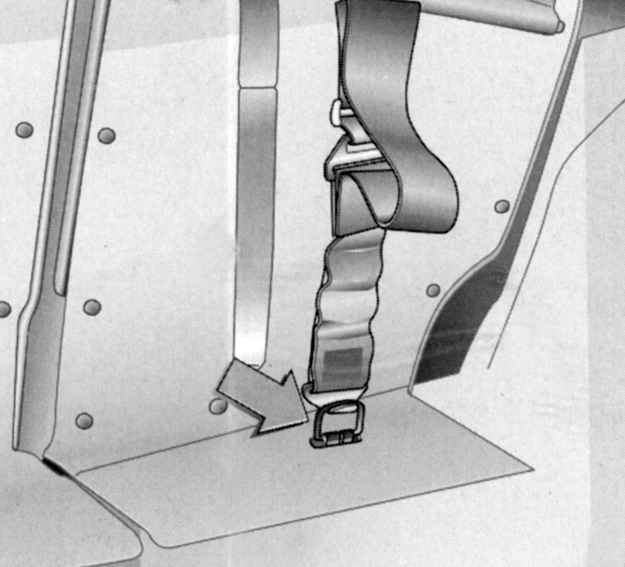

Рис. 1.195. Закрепление ремней оградительной решетки

Если автомобиль снабжен не перемещающимся рядом задних сидений, чтобы подогнать длину ремней оградительной решетки, следует продеть верхние крючки в проушины ремней и закрепить их в проушинах на полу справа и слева (рис. 1.195).

Если на автомобиле установлен перемещающийся ряд задних сидений, чтобы подогнать длину ремней оградительной решетки, следует продеть верхние крючки в проушины ремней и закрепить их в проушинах на тыльной стороне спинок задних сидений справа и слева.

Поднимите подушки задних сидений. Разверните оградительную решетку. В раме крыши над передними сиденьями находятся два монтажных отверстия. Опоры решетки подвесьте в монтажные отверстия сначала с одной, потом с другой стороны и зафиксируйте движением вперед.

Рис. 1.196. Закрепление ремней оградительной решетки

Если установлен не перемещающийся ряд задних сидений, чтобы подогнать длину ремней оградительной решетки, следует вынуть верхние крючки из проушин ремней и закрепить их в проушинах на полу справа и слева (рис. 1.196).

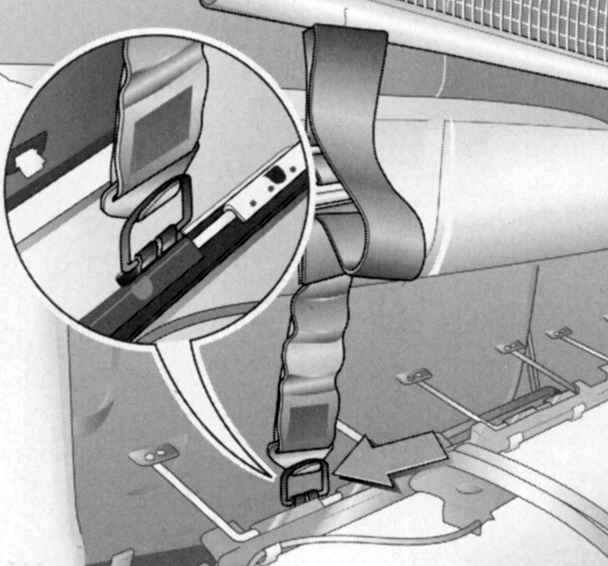

Рис. 1.197. Закрепление ремней оградительной решетки

Если установлен перемещающийся ряд задних сидений, чтобы подогнать длину ремней оградительной решетки, следует вынуть верхние крючки из проушин ремней и закрепить их справа и слева за скобы под подушками поднятых сидений (рис. 1.197).

После этого демонтируйте подголовники крайних задних сидений и сложите вперед спинки сидений.

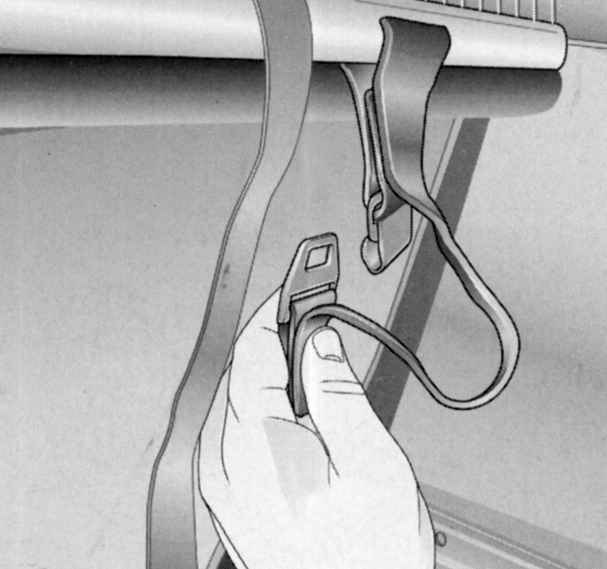

Рис. 1.198. Снятие петли натяжных ремней

Снимите петли натяжных ремней оградительной решетки, подняв регулятор длины (рис. 1.198).

Опору оградительной решетки выньте из креплений в раме крыши, сверните решетку и стяните лентой-липучкой.

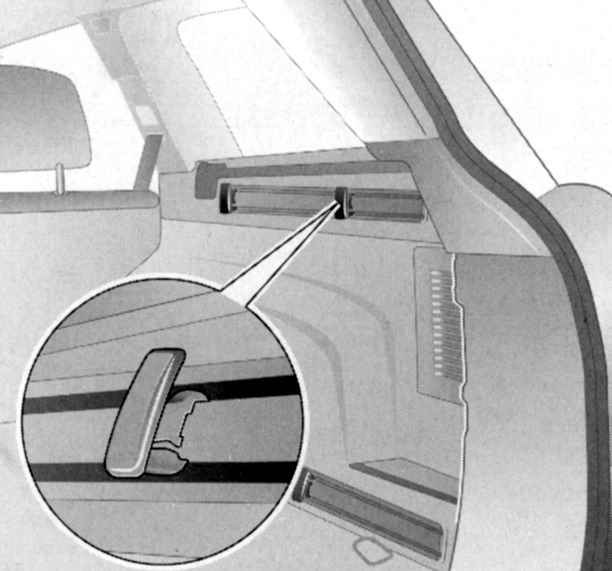

Рис. 1.199. Установка направляющих крючков в багажнике

На боковых стенках багажника расположены по две направляющие. Вставьте крючок в направляющую в желаемое положение, для этого установите крючок в верхний паз направляющей и задвиньте в нижний паз (рис. 1.199).

Вытяните крючки, чтобы их демонтировать.

Система универсального крепления для разделения пространства багажника и закрепления груза в исполнении «Caravan» состоит из следующих элементов:

– адаптеров;

– регулируемой разделительной сетки;

– сетчатых сумок на боковые стенки;

– крючков в багажнике.

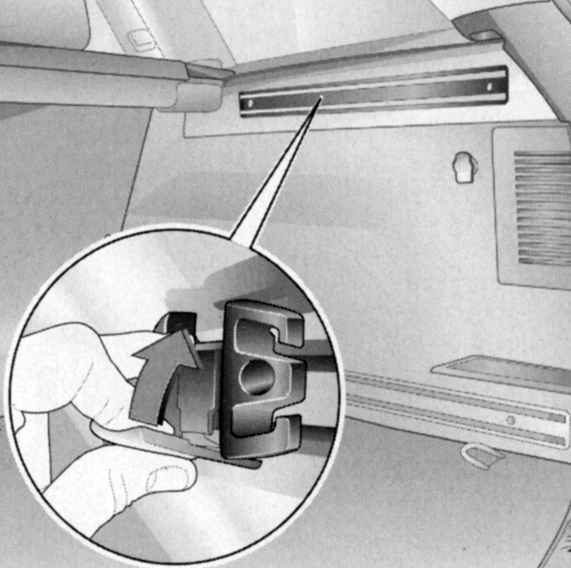

Рис. 1.200. Монтажные адаптеры системы «Flex Organizer»

Компоненты монтируются в двух направляющих на каждой боковой стенке багажника с помощью адаптеров или крючков (рис. 1.200).

Рис. 1.201. Установка креплений регулируемой разделительной сетки

Установите по одному адаптеру на каждую направляющую, поднимите язычок, вставьте адаптер в верхний или нижний паз направляющей и переместите направляющую в нужное положение (рис. 1.201).

Чтобы зафиксировать адаптер, поднимите вверх язычок. Слегка сожмите опоры разделительной сетки и вставьте в соответствующие отверстия адаптеров. Более длинная опора должна вставляться в верхний адаптер.

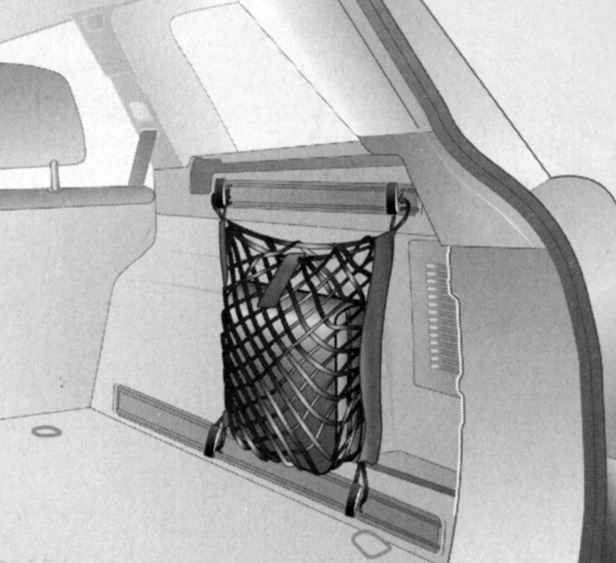

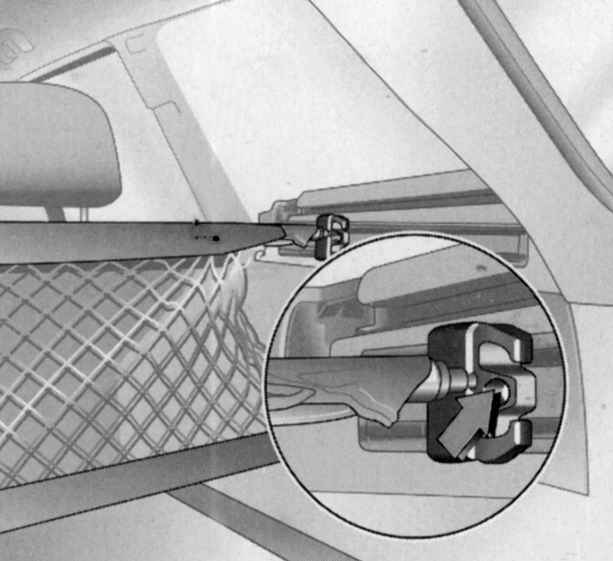

Рис. 1.202. Установка сетчатой сумки

Вставьте крючок в желаемое положение на направляющей. Для этого установите крючок в верхний паз направляющей и сдвиньте в нижний паз. На крючок можно повесить сетчатую сумку (рис. 1.202).

Чтобы снять крючки, сожмите опоры перегородки и выньте их из адаптеров.

Чтобы снять адаптер, поднимите щиток, разблокируйте адаптер в нижнем пазе и выньте его из верхнего паза.

Разблокируйте крючки на направляющих.

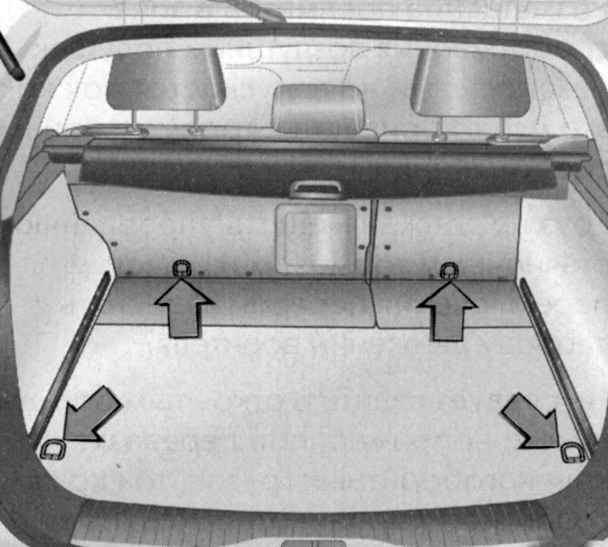

Рис. 1.203. Крепежные проушины

Проушины предназначены для закрепления в багажнике крепежных ремней и сетки для багажа.

Скобы для крепления системы обеспечения безопасности

детей ISO-FIX

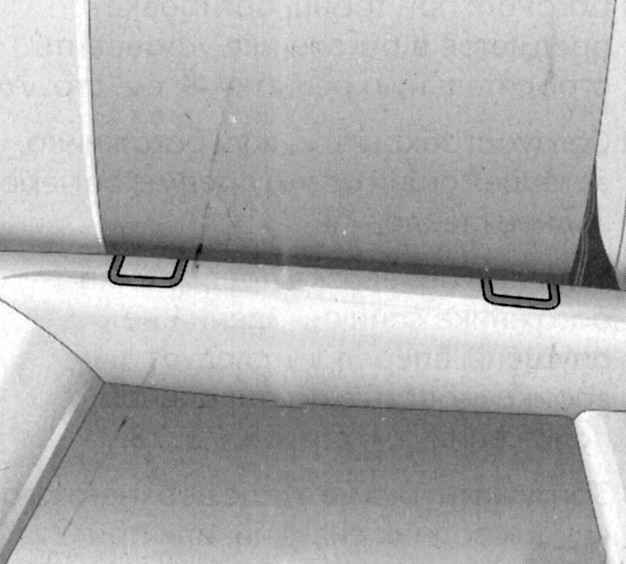

Рис. 1.204. Скобы для крепления системы обеспечения безопасности детей ISO-FIX

Скобы, находящиеся между спинкой и подушкой сиденья, служат для крепления системы обеспечения безопасности детей ISO-FIX (рис. 1.204).

ПРИМЕЧАНИЕ Следует обязательно соблюдать инструкцию, прилагаемую к системе обеспечения безопасности детей ISO-FIX. Разрешается использовать только допущенные для данного типа автомобиля системы обеспечения безопасности детей ISO-FIX.

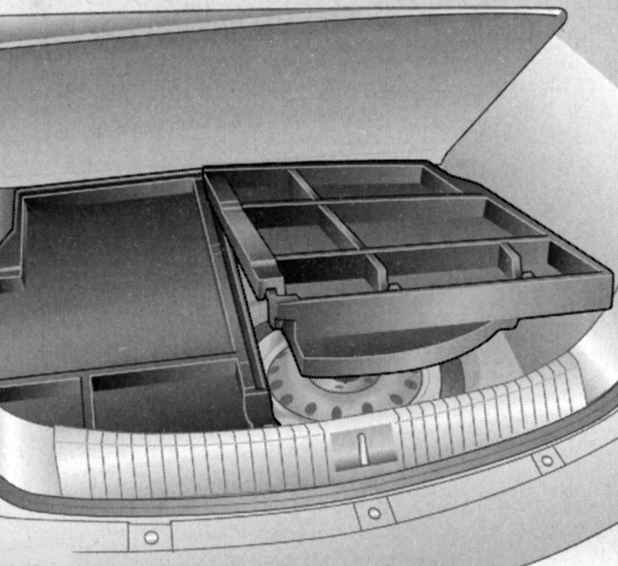

Рис. 1.205. Грузовой ящик

Складной ящик расположен под кожухом пола и служит для разделения багажного отделения (рис. 1.205).

В грузовой ящик можно загрузить что-либо только при зафиксированных в вертикальном положении спинках задних сидений.

Для демонтажа грузового ящика выньте кожух пола, вначале правую, а затем левую его половинку. На автомобилях с тягово-сцепным устройством следует освободить крепежный ремень шаровой опоры и пропустить его через проушину. Монтаж ящика осуществляется в порядке, обратном снятию.
