1.2.1.25. Система «Парковочный пилот»

«Парковочный пилот» облегчает парковку тем, что он измеряет расстояние от автомобиля до препятствия сзади и подает звуковой сигнал в салоне автомобиля. Система определяет расстояние с помощью четырех датчиков в заднем бампере.

Включение системы

При включенном зажигании система парковочного пилота включается автоматически при включении заднего хода.

О функциональной готовности сигнализирует загорание светодиода в клавише.

Если автомобиль приближается к препятствию сзади, то в салоне автомобиля раздается периодический звуковой сигнал. С уменьшением расстояния интервал между сигналами становится короче. При расстоянии менее 30 см сигнал становится непрерывным.

При особых обстоятельствах (различные отражающие поверхности предметов или одежды, а также посторонние источники звука) система не реагирует на препятствия. По этой причине наличие парковочного пилота не освобождает водителя от обязанности соблюдать осторожность, например при движении задним ходом.

Выключение системы

После выключения заднего хода система автоматически отключается.

Если систему нужно выключить при включенном заднем ходе, следует нажать клавишу

, светодиод в клавише погаснет.

Для включения системы повторно нажмите клавишу

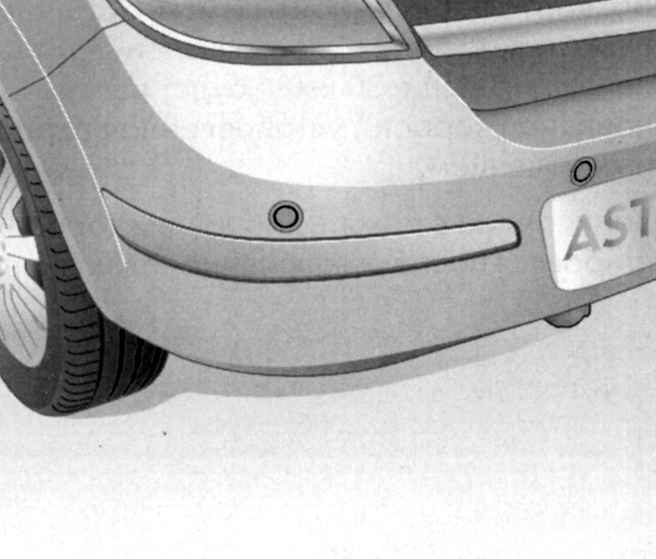

Рис. 1.48. Датчики «Парковочного пилота»

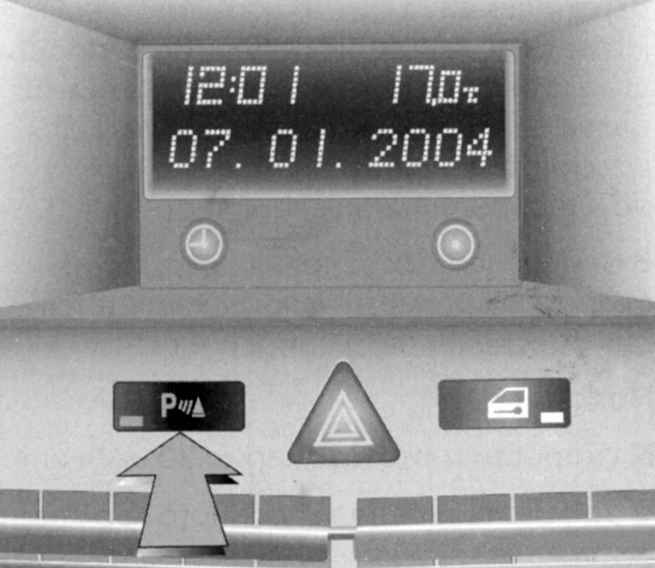

Рис. 1.49. Клавиша включения и отключения системы
