9.2.3. Детали тросового привода выключения сцепления

ОБЩИЕ СВЕДЕНИЯ

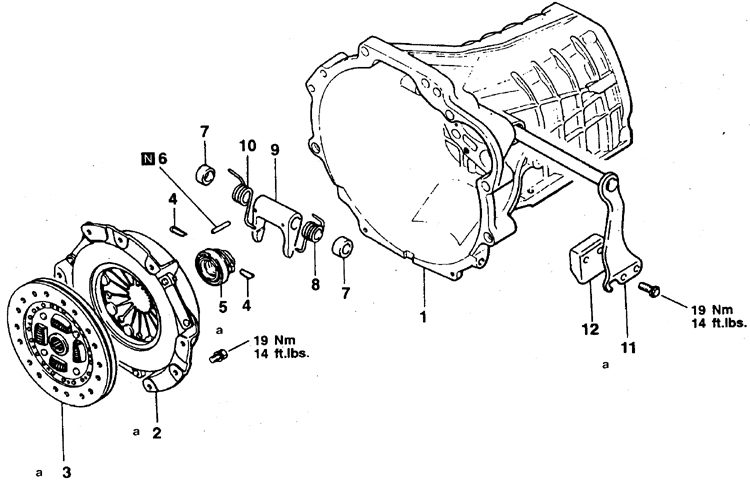

1. Коробка передач

2. Кожух ведомого диска

3. Фрикционный диск

4. Пружинная скоба

5. Выжимной подшипник

6. Пружинный фиксатор

7. Уплотнение

8, 10. Пружины

9. Вилка

11. Валик вилки

12. Противовес

а. Смазать

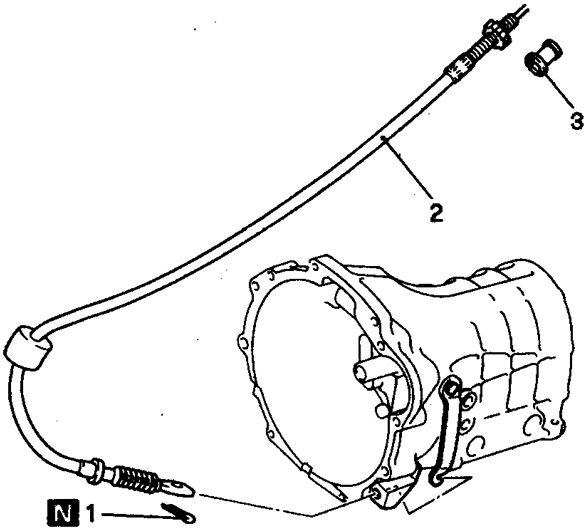

1. Шплинт

2. Трос

3. Втулка

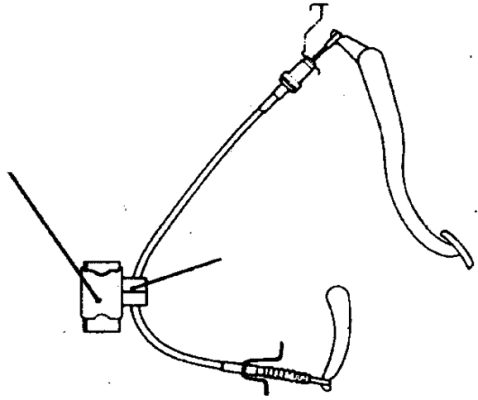

1. Со стороны моторного отсека подайте трос и отверните гайку оболочки, ослабив трос.

2. Отсоедините трос от педали и протяните в моторный отсек.

3. Поднимите автомобиль.

4. Расшплинтуйте трос на КПП и вытяните через отверстие в приливе картера.

5. Достаньте трос, вытянув его через втулку в кронштейне.

6. Установка выполняется в обратном порядке.

1. Снимите КПП.

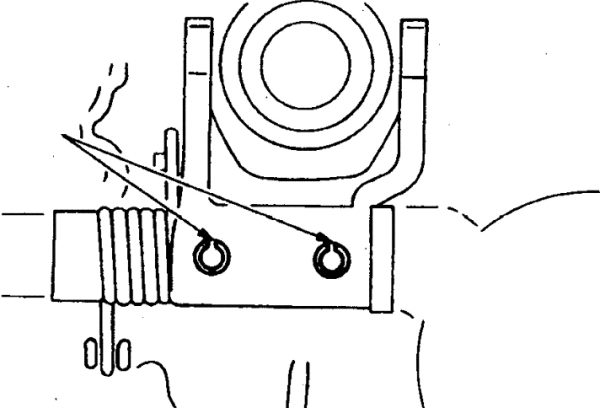

2. Установите пружинные фиксаторы так, чтобы прорези были обращены к проушинам вилки.

3. На снятой КПП удалите пружинные фиксаторы и снимите выжимной подшипник.

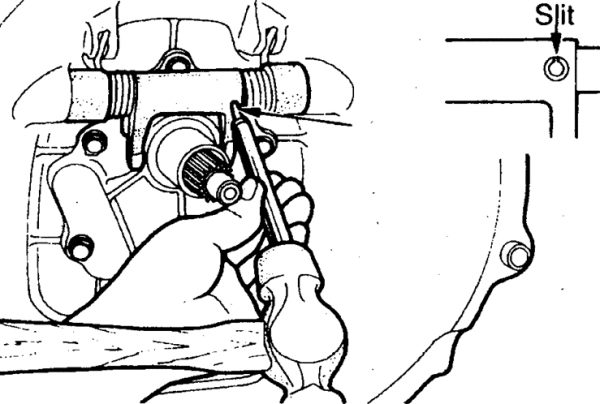

4. Выбейте пружинные фиксаторы крепления вилки бородком, диаметр которого в точности соответствует диаметру скоб.

5. Снимите валик вилки, уплотнения, обе пружины и вилку, запомнив порядок установки этих деталей.

6. При необходимости снимите противовес.

7. Установка выполняется в обратном порядке.

8. Замените пружинные фиксаторы вилки.

8. Смажьте валик вилки на 25–37 мм от торцов с обеих сторон.

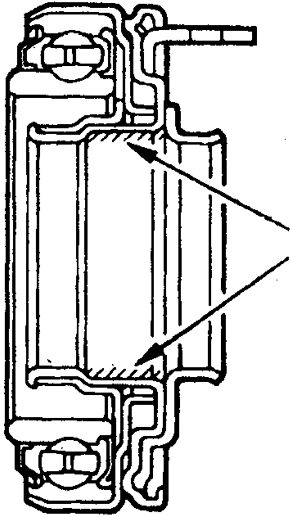

9. Смажьте выжимной подшипник в местах, указанных штриховкой.

10. Смажьте также трущиеся поверхности проушин вилки.
