13.17.4. Указатели и повторители поворота

ОБЩИЕ СВЕДЕНИЯ

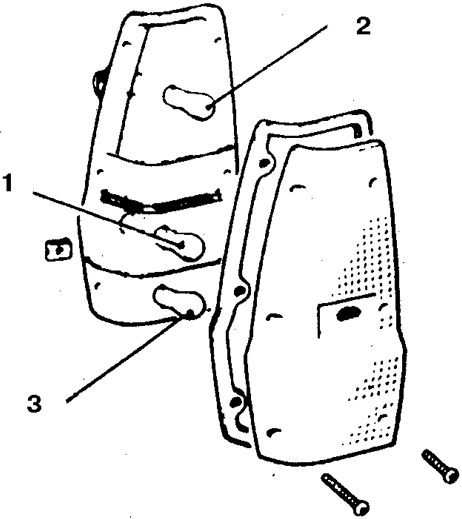

1. Задний указатель поворота 27 Вт/ тип 1156

2. Сигнал торможения и задний фонарь 27/ 8 Вт тип 1157 (двухнитевая лампа)

3. Сигнал заднего хода 27 Вт/ тип 1156

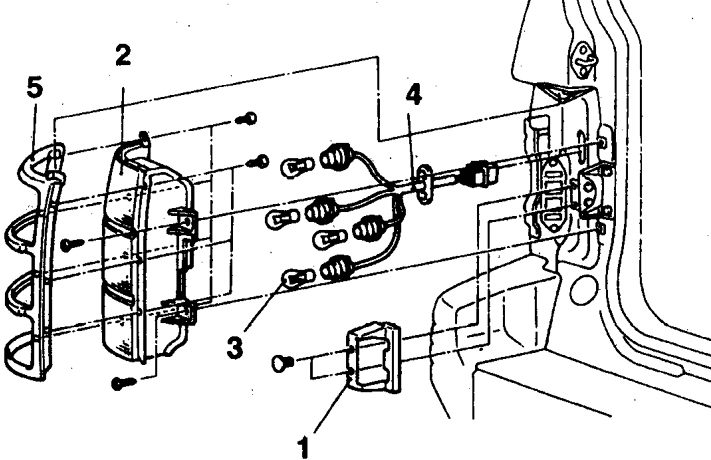

1. Крышка буфера двери заднего отсека

2. Задняя комбинация ламп

3. Лампа

4. Провод с разъемом

5. Облицовка

На автомобилях позднего выпуска рассеиватель наклеен на отражатель.

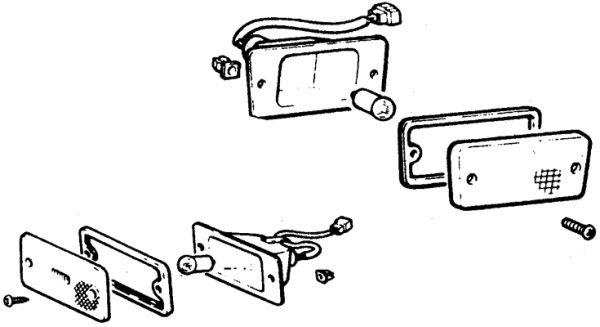

1. На автомобилях ранних выпусков отверните винты и снимите рассеиватель (или плафон повторителя).

2. Достаньте лампу повторителя, потянув на себя.

3. Лампа указателя поворотов достается после ее поворота против часовой стрелки.

4. Установите новую лампу в обратном порядке, учитывая то, что лампа может зайти в канавки держателя только единственным способом.

5. Снимите пружину или отверните винты (если к ним имеется доступ снаружи).

6. Осторожно достаньте указатель, следя за тем, чтобы не поломать защелки или скобы.

7. Поверните держатель лампы против часовой стрелки и достаньте.

8. Замените лампу.

1. На автомобилях ранних выпусков для замены лампы надо снять рассеиватель задней комбинации ламп.

2. На автомобилях после 1990 г. для замены лампы из задней комбинации выполните следующее.

3. Определите, какая именно лампа не горит, и снимите облицовку рассеивателя.

4. Отверните винты и снимите кожух задней комбинации.

5. Достаньте держатель лампы (как правило, надо повернуть его на 1/4 оборота) и замените лампу (лампа выворачивается).
