13.16.6. Переключатели стеклоочистителей

ОБЩИЕ СВЕДЕНИЯ

На автомобилях 1983-89 гг. переключатель очистителя ветрового стекла объединен с переключателем фар, на автомобилях 1990-93 гг. переключатель очистителя ветрового стекла входит в комбинацию переключателей на рулевой колонке, с 1994 г. переключатель стеклоочистителя смонтирован на рулевой колонке отдельно.

На автомобилях до 1994 г. переключатель очистителя и омывателя заднего стекла выполнен в виде двухпозиционной клавиши и смонтирован на передней панели салона.

После 1994 г. переключатели стеклоочистителей смонтированы на рулевой колонке.

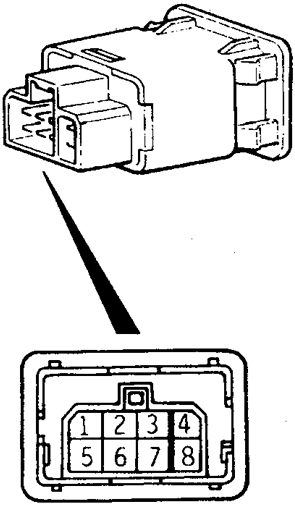

1. Подденьте и достаньте переключатель из передней панели.

2. Проверьте наличие цепи между следующими выводами переключателя: 7–2 при положении переключателя очистителя ON, 5–2 при положении переключателя очистителя OFF, 5–2 и 3–8 при положении переключателя очистителя INT, 7–6 при положении переключателя омывателя ON.

3. Если цепи хотя бы между 1 парой этих выводов нет, то переключатель замените.

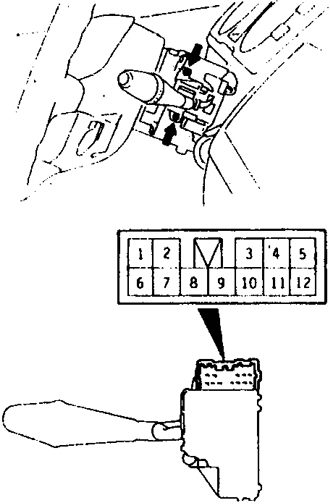

1. Снимите кожухи рулевой колонки.

2. Отпустите винты и снимите переключатель.

3. Проверьте наличие цепи между следующими выводами переключателя для ветрового стекла: 7–8 при положении переключателя OFF, 8–10 при положении переключателя LO, 9–10 при положении переключателя НI, 6–10 при положении переключателя омывателя ON.

4. Проверьте наличие цепи между следующими выводами переключателя для заднего стекла: 2–7 при положении переключателя ON, 4–7 при положении переключателя OFF, 1–6 при положении переключателя INT, 2–3 при положении переключателя омывателя ON, 5–8 при включении освещения.

5. Если цепь между выводами не соответствует указанной схеме, то переключатель замените.

6. Отсоедините батарею от массы.

7. Отсоедините разъем и установите новый переключатель в обратном порядке.
