11.15.3. Рычаг ручного тормоза

ОБЩИЕ СВЕДЕНИЯ

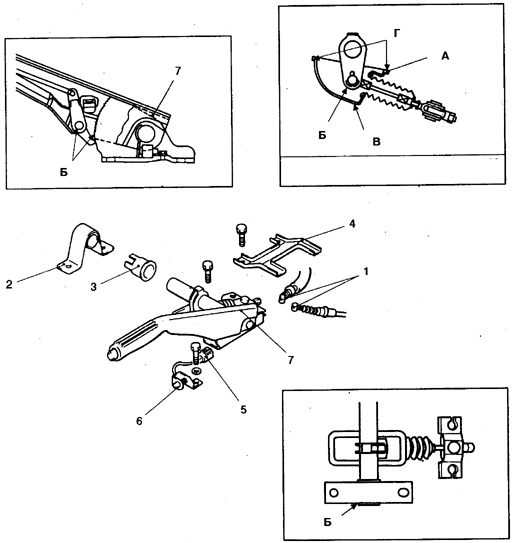

Рычаг ручного тормоза

1. Трос

2. Кронштейн

3. Втулка

4. Крышка валика

5. Разъем

6. Выключатель

7. Рычаг

А. Уплотнитель

Б. Смазать

В. Крышка

Г. Место нанесения герметика 8661 или 8663

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините трос от планки уравнителя.

2. Работая в салоне, снимите напольные секции и короб, снимите кронштейн напольной секции.

3. Отверните болты и снимите кронштейн ручного тормоза, достаньте втулку.

4. Снимите крышку валика привода ручного тормоза.

5. Отсоедините провода и снимите выключатель сигнальной лампы ручного тормоза.

6. Снимите рычаг тормоза.

7. Установка выполняется в обратном порядке.
