3.3.6. Проверка

Осмотрите концы лепестков диафрагменной пружины на наличие износа и неравенство высот концов лепестков. Замените детали, если износ очевиден, или разность высот концов лепестков превышает предельное значение.

Предельное значение: 0.5 мм

Проконтролируйте поверхность нажимного диска на наличие трещин и обесцвечивание.

Проверьте надежность крепления заклепок. Если имеется зазор, замените кожух сцепления.

ВНИМАНИЕ Не очищайте ведомый диск сцепления в очищающем растворителе.

Проверьте рабочие поверхности на наличие расшатавшихся заклепок, неравномерного контакта, следов прихватывания или масел и консистентных смазок. Если обнаружены дефекты, замените ведомый диск сцепления.

ПРИМЕЧАНИЕ При обнаружении следов консистентной смазкой или масла, определите источник загрязнения и устраните его.

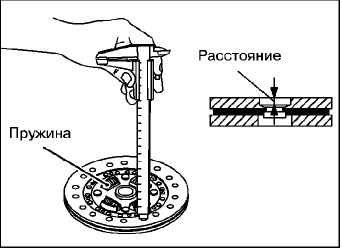

Измерьте расстояние между головкой заклепки и рабочей поверхностью накладки. Замените ведомый диск сцепления, если расстояние – менее предельного.

Минимальный предел: 0.3 мм

Проверьте состояние демпферных пружин. Если имеются дефекты, замените ведомый диск сцепления.

Установите ведомый диск сцепления на ведущем валу и проверьте легкость перемещения диска на шлицах и свободный ход в направлении вращения. Если диск заедает на шлицах, очистите, соберите и проверьте заново.

Если очевиден чрезмерный свободный ход, замените ведомый диск сцепления и/или ведущий вал.

ВНИМАНИЕ Подшипник выключения сцепления заполнен консистентной смазкой. Поэтому, не мойте его в очищающем растворителе.

Проверьте на наличие заклинивания, повреждения, шума или заедания/ тугого вращения.

Проверьте износ поверхности, которая входит в контакт с диафрагменной пружиной.

Проверьте износ поверхности, которая входит в контакт с вилкой выключения сцепления. При ненормальном износе, замените.

Если поверхность, которая входит в контакт с подшипником, имеет чрезмерный износ, замените вилку.
