1.3.7. Переключатель стеклоочистителя и омывателя ветрового стекла

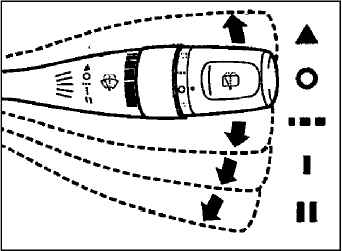

Этот переключатель действует, когда ключ зажигания находится в положении «ON» («Вкл.») или «АСС» («Дополнительное оборудование»). Включение стеклоочистителей и омывателя лобового стекла производится перемещением рычага в соответствующие позиции.

Удаление запотевания. Однократное движение щеток стеклоочистителя.

Выключен

Прерывистый режим. Интервал движения щеток зависит от скорости автомобиля.

Медленное движение

Быстрое движение

ПРИМЕЧАНИЕ

На автомобилях с дистанционным управлением замками дверей прерывистый режим работы стеклоочистителей может не функционировать.

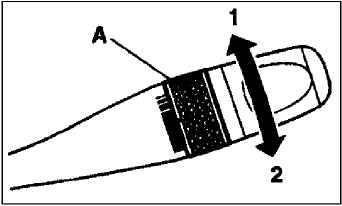

Интервал прерывистого режима работы щеток стеклоочистителя (рычаг находится в положении «–-») может быть изменен путем поворота регулировочного колесика А на рычаге переключателя.

1. Быстрое движение.

2. Медленное движение.

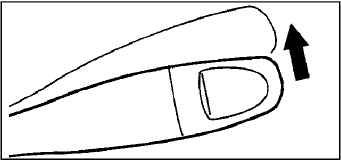

Удаление запотевания ветрового стекла

Передвиньте рычаг переключателя стеклоочистителя в направлении, указанном стрелкой и отпустите его. Щетки стеклоочистителя совершат один ход. Используйте этот режим работы стеклоочистителя во время тумана или мелкого дождя. Если удерживать рычаг в верхней позиции (А), то щетки стеклоочистителя будут продолжать работать до тех пор, пока Вы не отпустите рычаг.
