6.4. Ремонт сцепления

Ремонт сцепления необходимо проводить в следующей последовательности:

- нажимной диск и кожух проверить на повреждение и деформацию. При их обнаружении заменить детали в сборе;

- проверить состояние пружин и шлицев ступицы ведомого диска. Замасленные накладки диска очистке не подлежат, и диск в этом случае необходимо заменить;

- проверить степень износа накладок с помощью штангенциркуля. При расстоянии между верхней поверхностью накладок и головкой заклепок менее 30 мм диск необходимо заменить. Замена также необходима при скором достижении указанной степени износа;

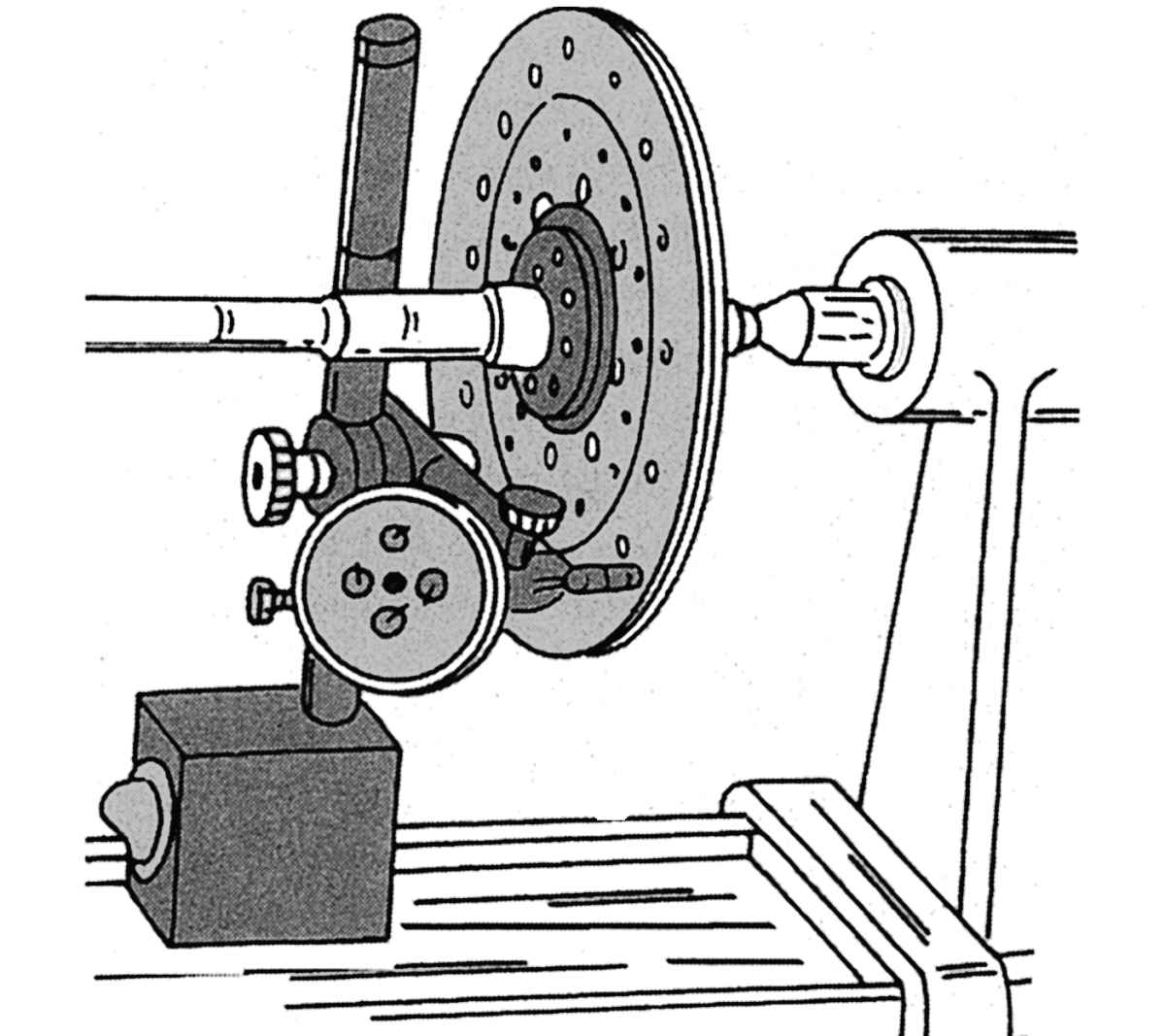

Рис. 176. Проверка ведомого диска на биение

- для проверки ведомого диска на биение закрепить его на подходящем стержне или валу сцепления в токарном станке. Измерительный прибор на подходящей подставке расположить рядом с диском так, чтобы контрольный щуп прибора прилегал к краю диска — к наружной кромке (рис. 176). Медленно проворачивать диск и смотреть за показаниями прибора. Если биение превышает 0,5 мм, диск можно попытаться аккуратно выправить плоскогубцами или надо заменить;

- проверить легкость перемещения ступицы ведомого диска по шлицам вала. Для этого надеть диск на вал и, взявшись за края большим и указательным пальцами, вращая, перемещать его в поперечном направлении. Если люфт более 0,4 мм, шлицы изношены. Как правило, причина в ведомом диске;

- если есть сомнения в степени износа накладок ведомого диска, следует измерить их штангенциркулем. Толщина каждой накладки должна быть не менее 2,6–3,0 мм;

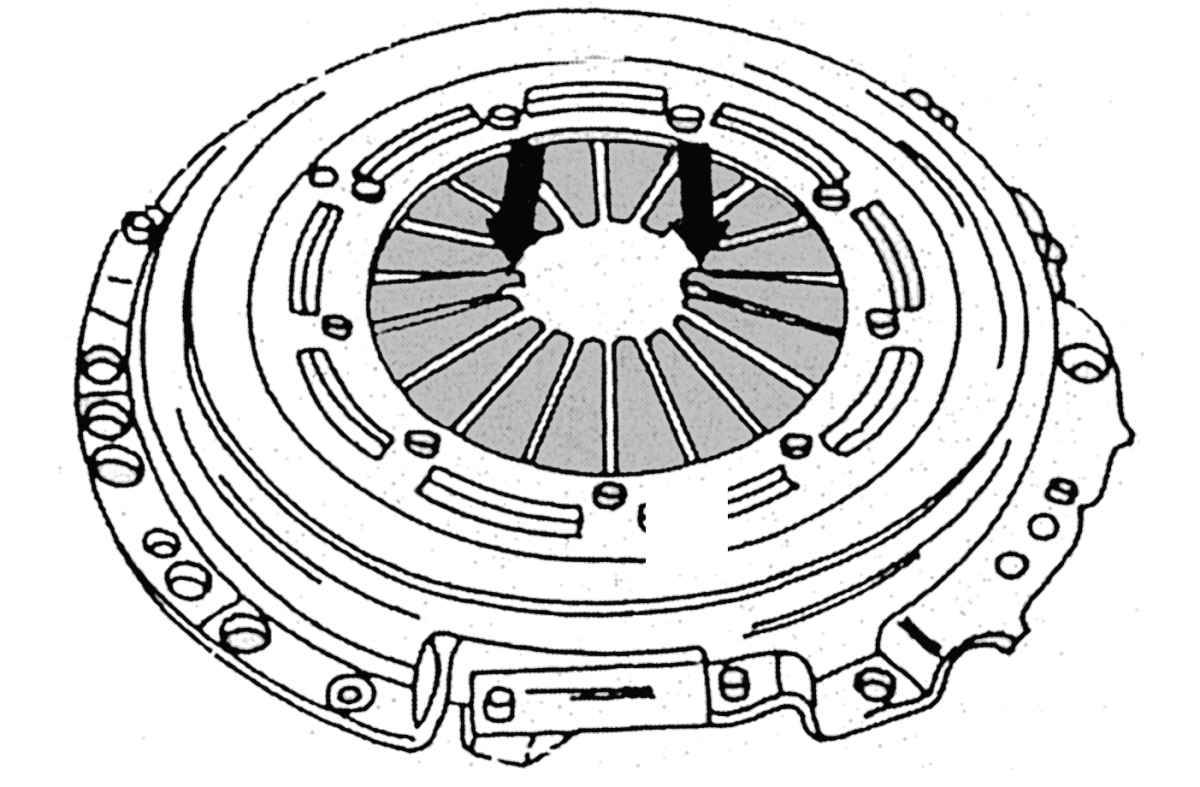

Рис. 177. Проверка степени износа лепестков диафрагменной пружины

- проверить на износ лепестки диафрагменной пружины (рис. 177). При износе их концов более чем на 0,3 мм, необходимо заменить сцепление в сборе. Все лепестки пружины должны находиться на одном уровне, при необходимости их можно подогнуть плоскогубцами;

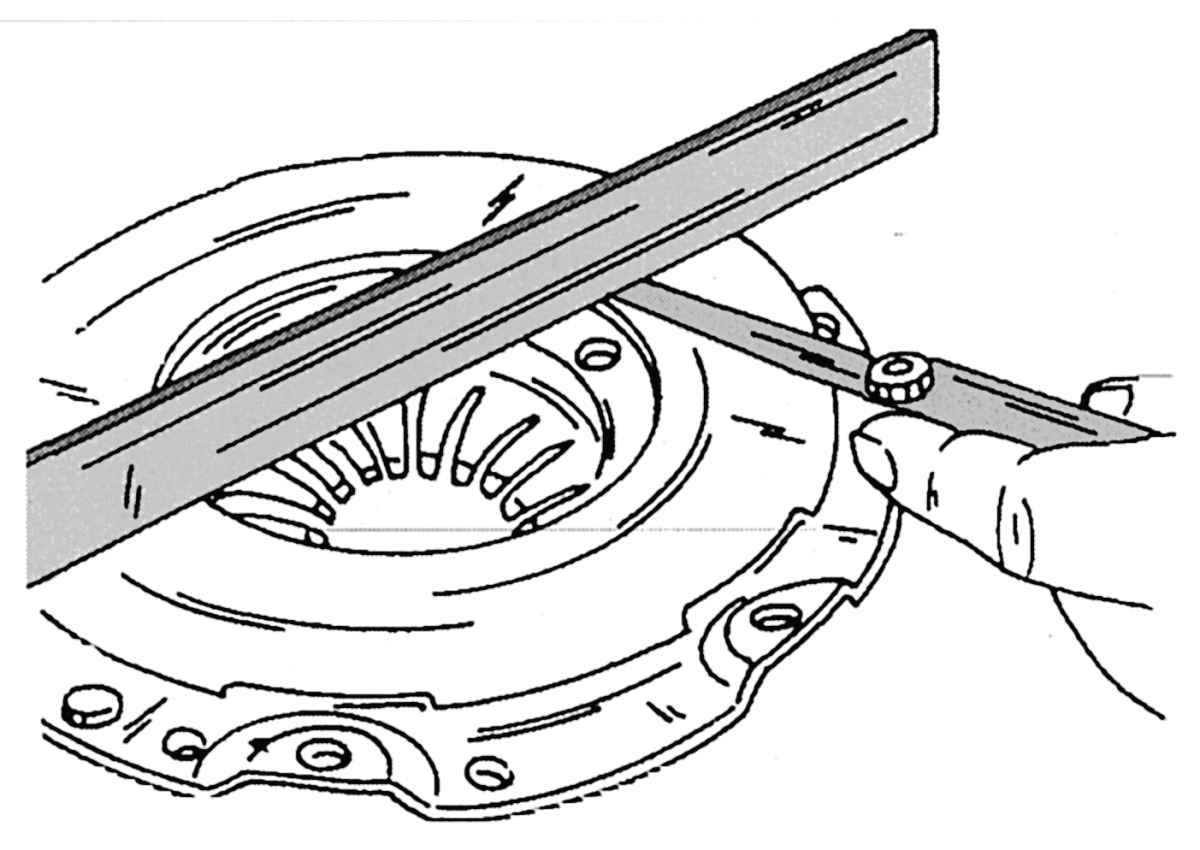

Рис. 178. Проверка деформации рабочей поверхности нажимного диска

- приложить линейку к рабочей поверхности нажимного диска, как показано на рис. 178, и измерительным щупом измерить внутренний зазор. Если он превышает 0,3 мм, заменить сцепление в сборе.
