5.7.3. Снятие и установка турбокомпрессора

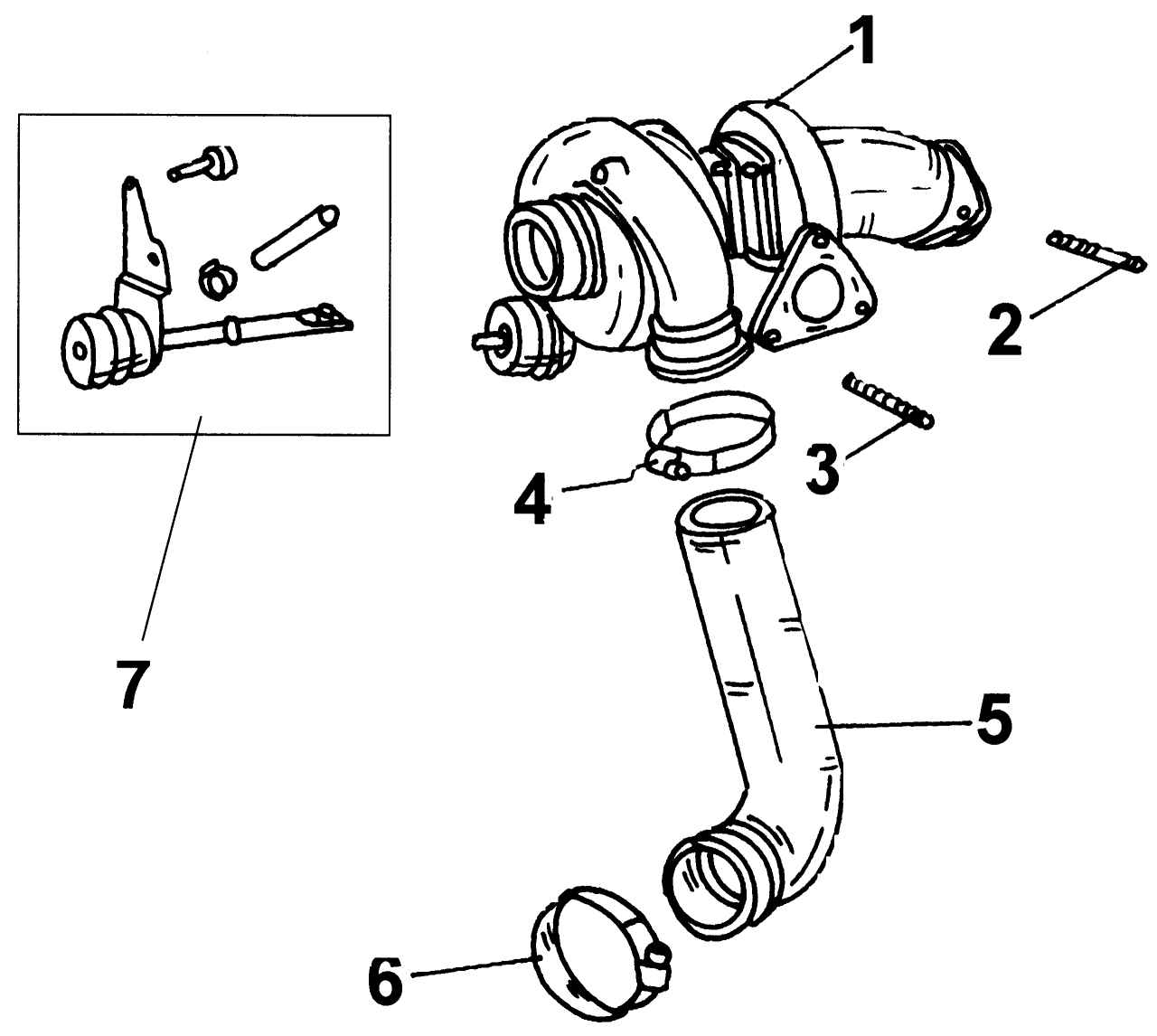

Рис. 170. Турбокомпрессор: 1 — турбокомпрессор; 2, 3 — шпильки; 4 — хомут крепления патрубка; 5 — соединительный шланг; 6 — хомут; 7 — вакуумный клапан

Внешний вид и крепление турбокомпрессора показаны на рис. 170. Если его нужно снять, следует предварительно демонтировать закрывающие доступ детали, после чего отвернуть компрессор от показанных на рисунке креплений.

Установка проводится в обратной последовательности с соблюдением моментов затяжки резьбовых соединений. Некоторые основные моменты, на которые следует также обращать внимание, приведены в тексте выше.

- турбокомпрессора к перепускному клапану        21

- маслопровода к турбокомпрессору        22

- маслопровода к блоку цилиндров        30

- обратного маслопровода к турбокомпрессору  и блоку цилиндров        9

- болтов крепления турбокомпрессора        11
