5.3.1. Снятие и установка

Форсунки находятся под впускным коллектором, поэтому они не видны. Снятие и установку форсунок необходимо проводить в таком порядке:

- снять «минусовую» клемму с аккумуляторной батареи;

Рис. 156. Воздушный фильтр двигателя 2,3 л

- снять показанные на рис. 156 детали воздушного фильтра;

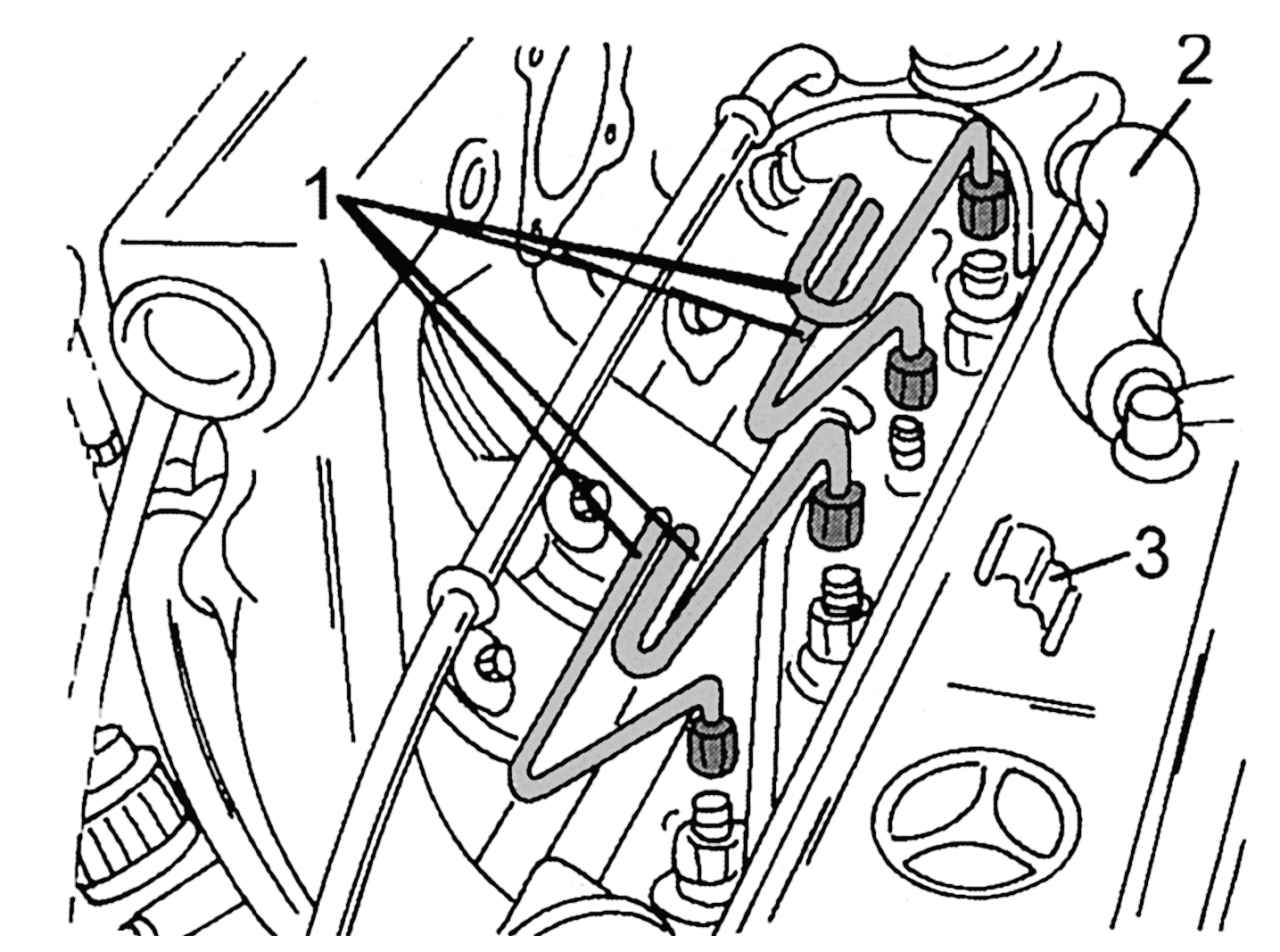

Рис. 157. Детали, отсоединяемые при демонтаже форсунок: 1 — подводящие топливопроводы; 2 — шланг вентиляции картера двигателя (без турбонаддува); 3 — хомут крепления

- отсоединить шланг 2 (рис. 157) вентиляции картера двигателя;

- отсоединить топливопровод и уплотнительную пробку форсунки четвертого цилиндра;

- снять хомут 3;

- накидным ключом отвернуть гайку крепления топливопровода к форсунке и аккуратно отвести его в сторону. Можно использовать рожковый ключ, не допуская при этом соскальзывания;

- торцовым ключом «на 27 мм» вывернуть корпус форсунки, вынуть прокладку и пластину форсунки. Заменить эти детали при последующей сборке;

Сборка осуществляется в обратной последовательности. Форсунки заворачивать моментом 70–90 Н·м, гайки крепления топливопроводов — 10– 20 Н·м. При затягивании гаек не допускать их повреждения.
