13.9.4. Снятие и установка электродвигателя и рычагов стеклоочистителя

Снятие электродвигателя и рычагов стеклоочистителя необходимо проводить в следующем порядке:

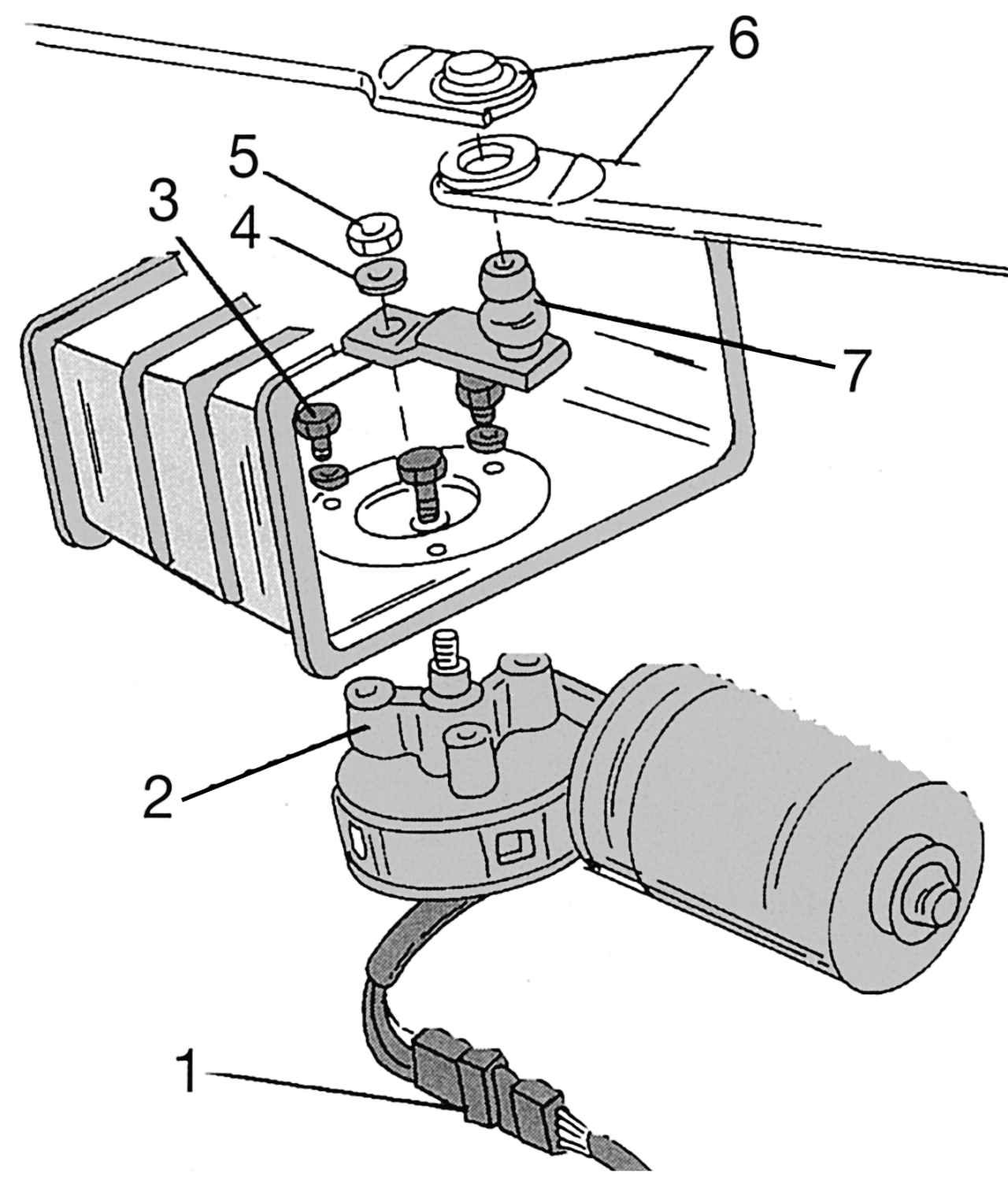

Рис. 332. Детали крепления электродвигателя и рычагов стеклоочистителя: 1 — штекер; 2 — электродвигатель стеклоочистителя; 3 — шестигранный болт; 4 — шайба; 5 — шестигранная гайка; 6 — тяги стеклоочистителя; 7 — кривошипный механизм на валу электродвигателя

- открыть капот и отсоединить штекер 1 (рис. 332) от колодки проводов;

- отверткой отжать обе тяги 6 с кривошипного механизма 7, стараясь не погнуть рычаг и тяги;

- отвернуть шестигранную гайку от вала электродвигателя, вынуть шайбу и, отметив положение, снять рычаг;

- отвернуть три болта 3 и вынуть электродвигатель стеклоочистителя.

Установка проводится в обратной последовательности. Тяги следует надевать на пальцы, с которых они были сняты. После установки проверить работу системы.
