13.6.1. Автомобили с задними фонарями, показанными на рис. 325

Замену задних фонарей надо проводить в следующем порядке:

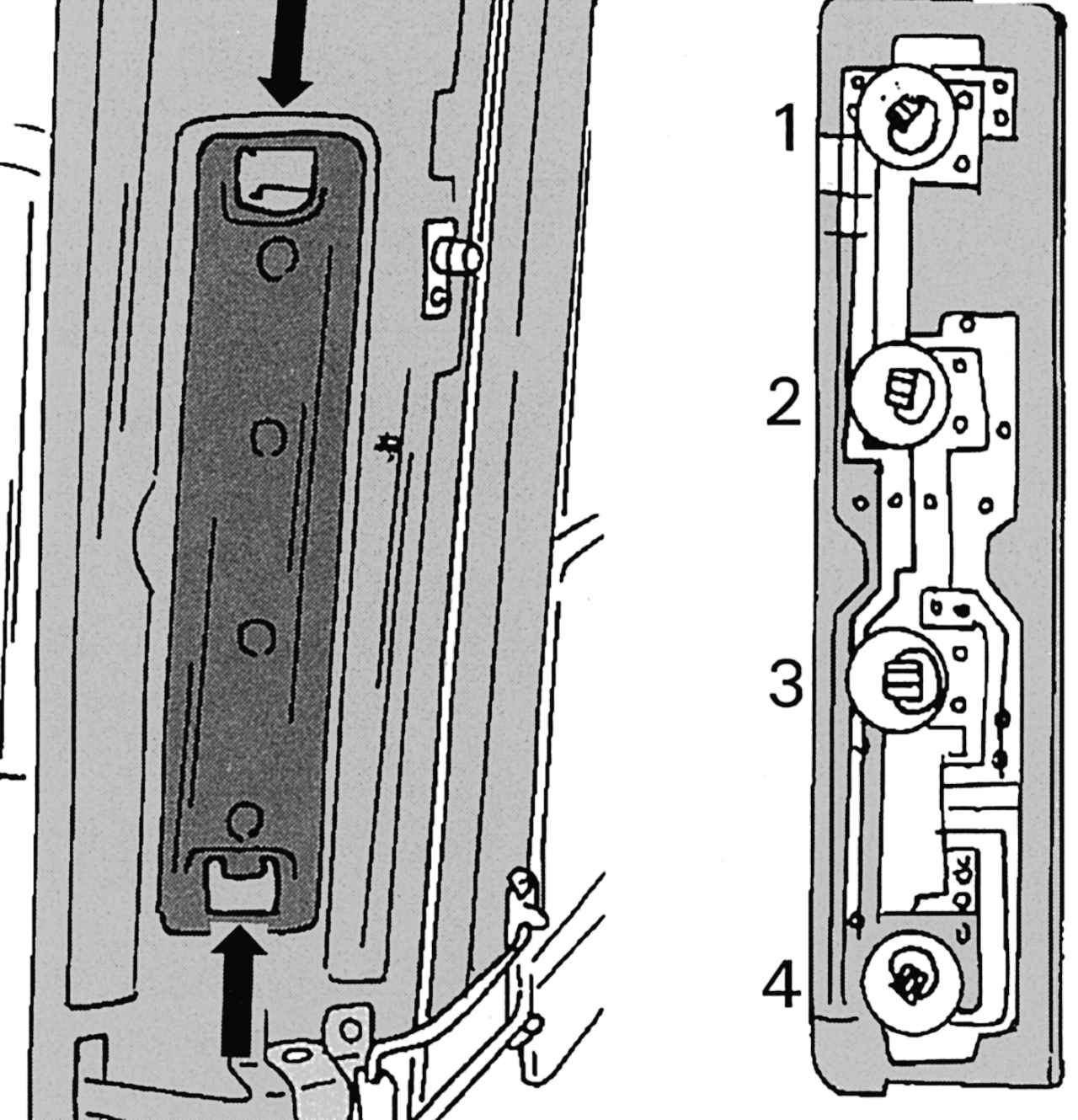

Рис. 326. Расположение ламп в заднем фонаре (слева показаны удерживающие крышку язычки фиксатора): 1 — лампа сигнала торможения, габаритного и парковочного света, 12 В, 21 / 5 Вт; 2 — лампа фонаря заднего хода, 12 В, 21 Вт; 3 — лампа указателя поворота, 12 В, 21 Вт; 4 — лампа противотуманного фонаря (только со стороны водителя), 12 В, 21 Вт

- для замены ламп нажать оба фиксатора в направлении стрелок, показанных на рис. 326, и вынуть держатель ламп. Неисправную лампу вдавить в патрон, повернуть влево и вынуть. Установить новую лампу и вставить обратно держатель;

- для замены фонаря вывернуть четыре винта из рассеивателя;

- отсоединить штекерное соединение и вынуть провод. Сразу проверить установленную прокладку;

- отвернуть гайки с внутренней стороны и снять фонарь.

Установку необходимо проводить в обратной последовательности.
