9.10.3. Замена передних тормозных колодок

Только использование оригинальных или фирменных (например, ATE) запасных частей может гарантировать сохранение требуемого тормозного пути, срока службы этих деталей, а также отсутствия скрипов. Накладки колодок изготовляются с различной степенью твердости. Например, для автомобилей такси используются более твердые, поскольку важнее срок службы, чем оптимальное торможение с большой скорости при небольшом усилии на педали. Колодки для спортивных автомобилей, напротив, более мягкие. Фирма Mercedes в ходе многочисленных испытаний специально для данного автомобиля выработала оптимальное соотношение между сроком службы и уровнем комфортности при торможении. При каждой замене колодок следует учитывать следующее:

1. Заменять следует все четыре колодки одной оси, чтобы эффективность торможения оставалась равномерной.

2. Следует проверять износ и состояние тормозных дисков. Они не должны иметь царапин или глубоких рисок (см. «Замена тормозных дисков»).

3. Необходимо проверять состояние защитного пыльника, а также насколько свободно поршень перемещается в тормозном цилиндре.

4. При снятых тормозных колодках ни в коем случае не нажимайте на педаль тормоза, в противном случае поршни тормозных цилиндров выйдут из своих отверстий.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Установите автомобиль на опоры и зафиксируйте его. Снимите переднее колесо.

2. Рукой вытяните скобу суппорта наружу, для чего немного вдавите тормозной поршень в отверстие.

3. Отверткой подденьте пластиковую крышку разъема датчика износа колодок. Снимите крышку и выньте разъем.

4. Отожмите отверткой удерживающую скобу от суппорта.

5. Снимите отверткой защитные колпачки с направляющих пальцев.

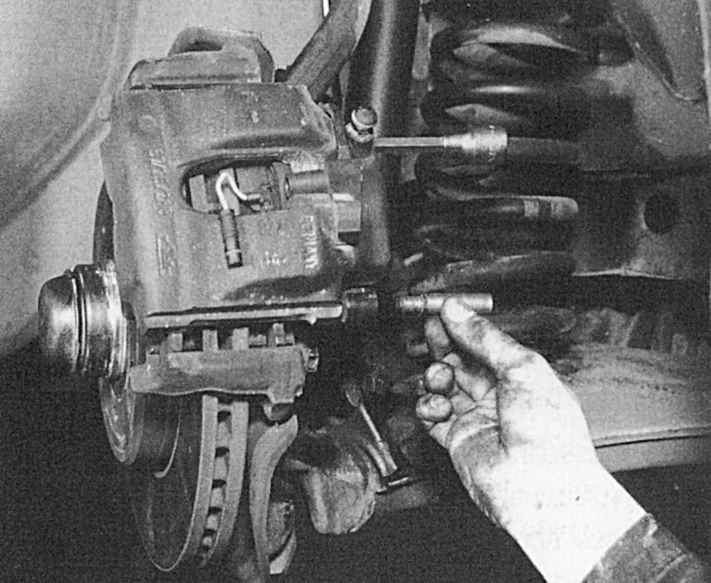

Рис. 8.13. Использование внутреннего шестигранного ключа для ослабления и отворачивания направляющих пальцев из опор

6. Выверните направляющие пальцы (рис. 8.13) из верхней и нижней опор суппорта, удерживая рожковым ключом шестигранный шлиц около резинового чехла.

7. Снимите суппорт и подвесьте его на проволоке так, чтобы не вытянулся тормозной шланг.

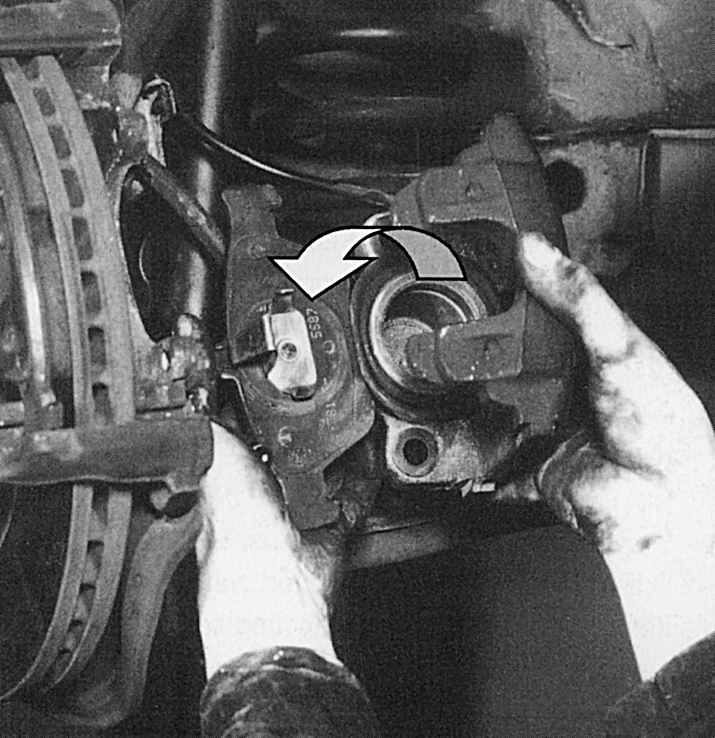

Рис. 8.14. Внутренняя колодка установлена на поршне суппорта (стрелка) через возвратную пружину. Таким образом, при отпускании педали тормоза тормозной диск снова получает свободный ход

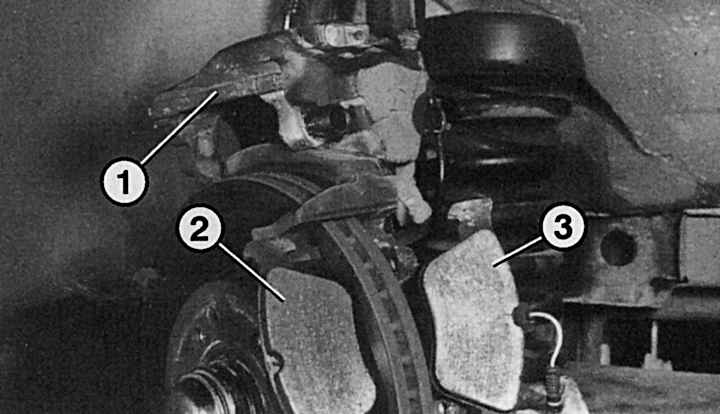

Рис. 8.15. Замена передних тормозных колодок: 1 – скоба суппорта (снята и подвешена на проволоке); 2 – наружная тормозная колодка; 3 – внутренняя тормозная колодка (тормозные колодки сняты с кронштейна, на внутренней колодке установлен датчик износа)

8. Снимите внутреннюю колодку с тормозного поршня (рис. 8.14). Она закреплена удерживающей скобой (рис. 8.15).

9. Снимите датчик износа с внутренней колодки.

10. Снимите внешнюю колодку с кронштейна.

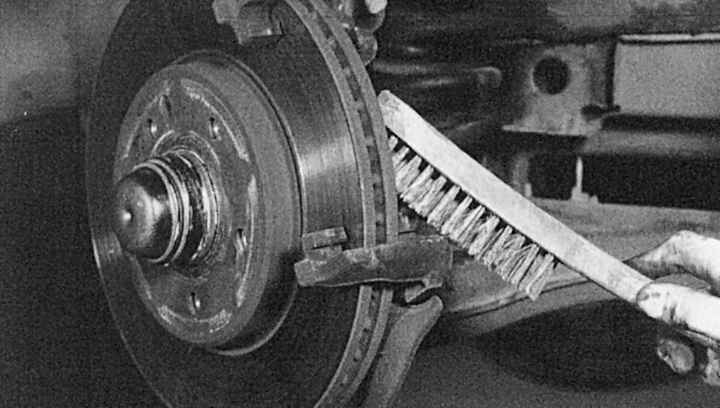

Рис. 8.16. После долгой эксплуатации детали суппорта и направляющие колодок покрываются тормозной пылью. Для исправной работы перед установкой новых колодок очистите кронштейн и суппорт металлической щеткой

11. Перед сборкой очистите детали суппорта щеткой с мягкой металлической щетиной (рис. 8.16) или тряпкой, смоченной спиртом. Не используйте минеральные растворители или инструмент с острыми краями. Отложения тормозной пыли и коррозия на деталях суппорта могут привести к неравномерному износу колодок.

12. Проверьте состояние грязезащитного чехла тормозного поршня. При обнаружении повреждений замените его, поскольку проникновение грязи быстро приведет к заклиниванию поршня.

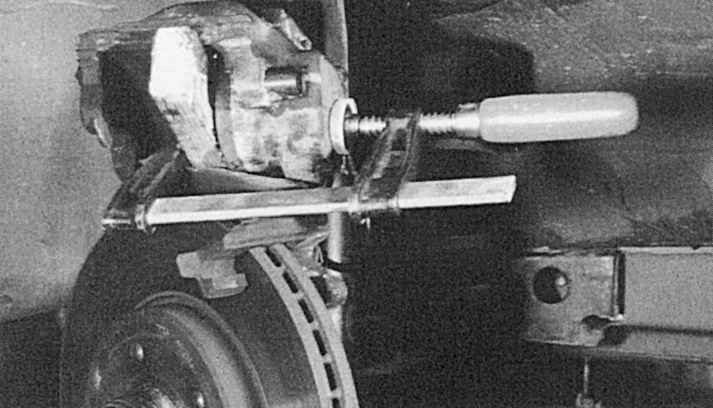

Рис. 8.17. Вдавливание поршня тормозного механизма в цилиндр с помощью струбцины. Для предохранения поршня от повреждений необходимо проложить деревянные бруски. Можно использовать также старую колодку

13. Вдавите поршень в цилиндр (рис. 8.17). Для этого используйте деревянную киянку или специальную струбцину. При этом не повредите поверхность поршня или грязезащитный чехол.

14. При вдавливании поршня тормозная жидкость из цилиндра будет вытеснена в бачок. При необходимости откачайте излишек жидкости.

15. Установите тормозные колодки.

16. Установите датчик износа.

17. Установите суппорт и приверните новые самофиксирующиеся направляющие пальцы моментом 35 Н·м.

18. Наденьте защитные крышки на направляющие пальцы.

19. Подсоедините разъем датчика. Обратите внимание на прокладку провода и закройте защитную крышку разъема.

20. Установите удерживающую скобу суппорта. После установки скобы в оба отверстия закрепите ее нажатием под кронштейном суппорта. При неправильном монтаже ход педали тормоза увеличится.

21. Установите переднее колесо, опустите автомобиль и затяните болты крепления колес моментом 110 Н·м.

22. Замените тормозные колодки с другой стороны автомобиля.

23. На неподвижном автомобиле несколько раз нажмите на педаль тормоза, чтобы колодки приняли правильное положение.

24. Проверьте уровень тормозной жидкости.
