4.5.5. Замена щетки стеклоочистителя

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Поднимите рычаг стеклоочистителя.

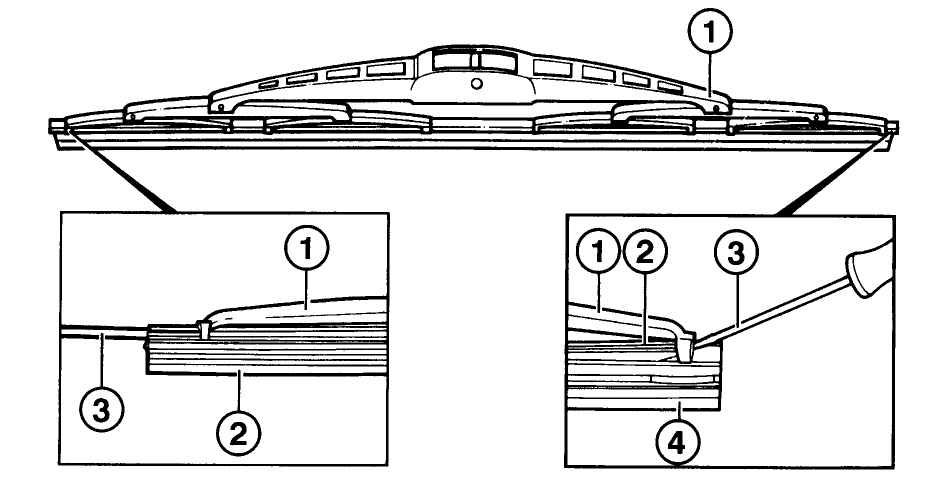

Рис. 3.13. Замена щетки стеклоочистителя: 1 – щетка; 2 – рамка; 3 – отвертка; 4 – резиновая лента

2. Для щетки ветрового стекла: отожмите вниз пластмассовую скобу держателя щетки и, потянув вниз, выньте щетку 1 (рис. 3.13) из крючков рычага.

Для щетки стеклоочистителя заднего стекла (Т-модель): поднимите рычаг стеклоочистителя, установите щетку горизонтально. Нажмите на защелку и, потянув щетку вниз, выньте ее.

3. С помощью узкой отвертки 3 (см. рис. 3.13) отсоедините держатели от резиновой ленты 4.

4. Сдвигая резиновую ленту, выньте ее из рамки 2 щетки.

5. Для замены только резиновой ленты предварительно ослабьте скобки держателя.

6. Введите резиновую ленту в держатель так, чтобы его пазы были обращены в сторону выемок на резиновой ленте.

7. Чтобы резиновая лента хорошо входила в пазы держателя, спрысните ее мыльной водой.

8. Обожмите плоскогубцами цапфы держателя и поставьте щетку на рычаг.

9. Щетку в сборе устанавливайте таким образом, чтобы она встала точно между направляющими пазами рычага.

ПРЕДУПРЕЖДЕНИЕ При установке новой щетки в сборе опустите вниз пластмассовую скобу на фиксаторе.

10. Установите щетку и защелкните скобу назад, застопорив ее на рычаге.

11. Опустите на стекло рычаг и убедитесь, что щетка плотно прижимается к стеклу.

12. Проверьте работу стеклоочистителя по мокрому стеклу.

ПРЕДУПРЕЖДЕНИЕ При изменении направления работы рычага щетка должна всей резиновой кромкой облегать стекло. Если этого не происходит, аккуратно подогните рычаг таким образом, чтобы он находился параллельно стеклу.
