11.6.2. Разборка зеркала заднего вида

Оба наружных зеркала заднего вида оснащены электрической регулировкой. Переключение осуществляется ручкой на центральной консоли. Зеркала закреплены снаружи на дверях тремя болтами. Для доступа к болтам крепления сложите зеркало назад. Корпус зеркала вынимается наружу.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Замените стекло зеркала, как описано ниже: сначала нажмите на стекло зеркала изнутри вперед.

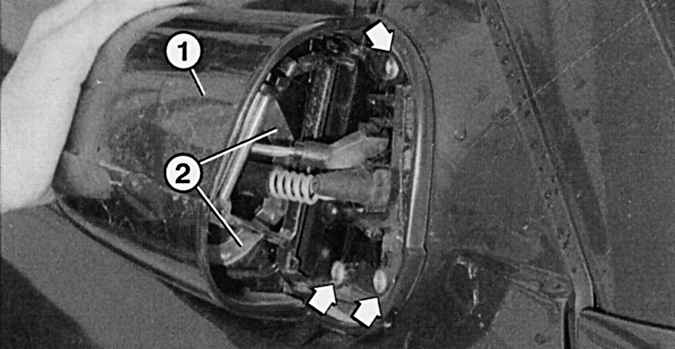

Рис. 10.11. Для доступа к пружинной скобе (2) крепления корпуса (1) сложите зеркало назад. Зеркало в сборе крепится к двери тремя болтами (стрелки)

2. Сложите зеркало и отверткой слегка отожмите наружу пружинную скобу 2 (рис. 10.11), удерживающую корпус зеркала.

3. Выньте наружу корпус зеркала.

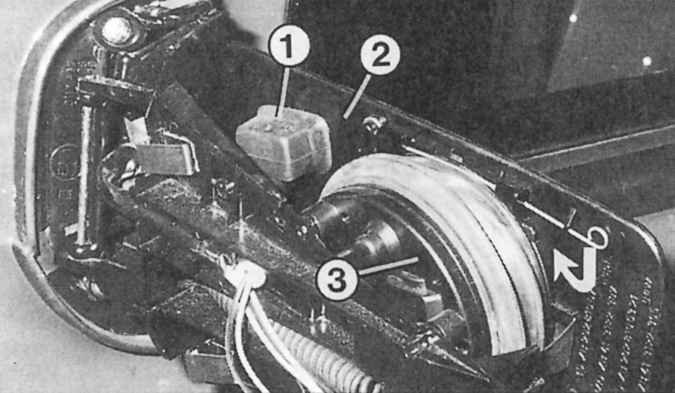

Рис. 10.12. Зеркало заднего вида со снятым корпусом: 1 – контакт обогревателя зеркала; 2 – стекло зеркала; 3 – электродвигатель привода регулировки. Для замены стекла зеркала освободите пружину (стрелка)

4. Выведите из зацепления пружину с верхней стороны стекла 2 (рис. 10.12) зеркала.

5. Отсоедините провода, идущие к обогревателю зеркала.
