11.12.1. Снятие передних сидений

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

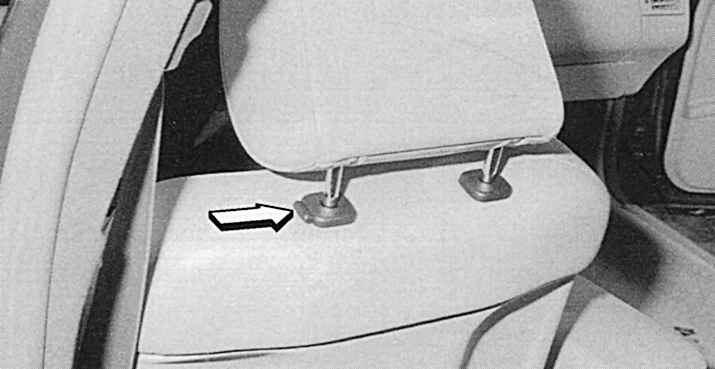

Рис. 10.23. Для снятия подголовника нажмите на фиксатор (стрелка)

1. Снимите подголовники. Для этого нажмите на кнопку фиксатора и выньте их из спинки (рис. 10.23).

2. Переместите сиденье вперед.

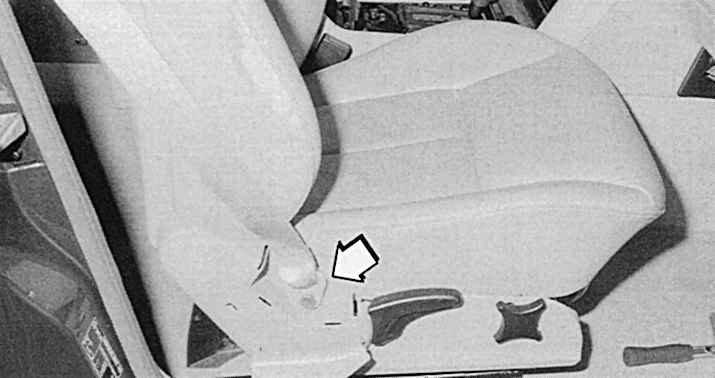

Рис. 10.24. После снятия облицовки механизма фиксации ремень можно отвернуть в месте, показанном стрелкой

3. Отсоедините облицовку механизма фиксации ремня безопасности от сиденья (рис. 10.24).

4. Отверните ремень. Обратить внимание на расположение роликов.

5. Внизу снимите защитную облицовку направляющих полозьев.

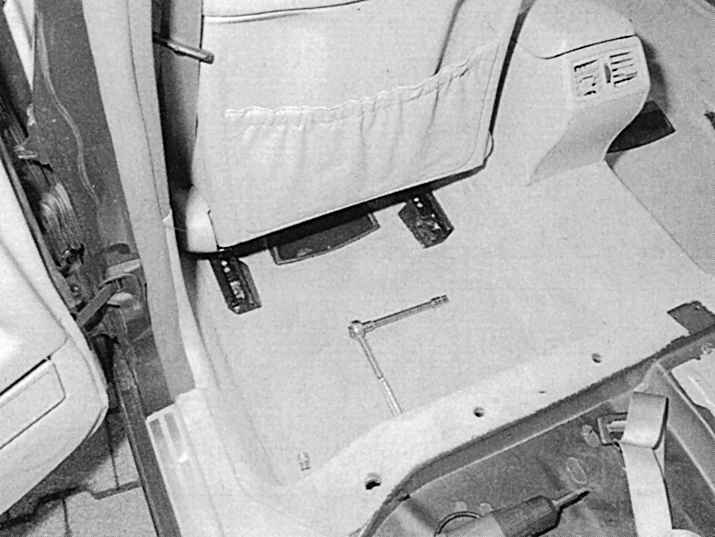

Рис. 10.25. Отверните крепление сидений от полозьев сзади

6. Сзади отверните сиденье от полозьев. Для этого используйте торцовую головку TORX Е12 (рис. 10.25).

7. Сдвиньте сиденье назад.

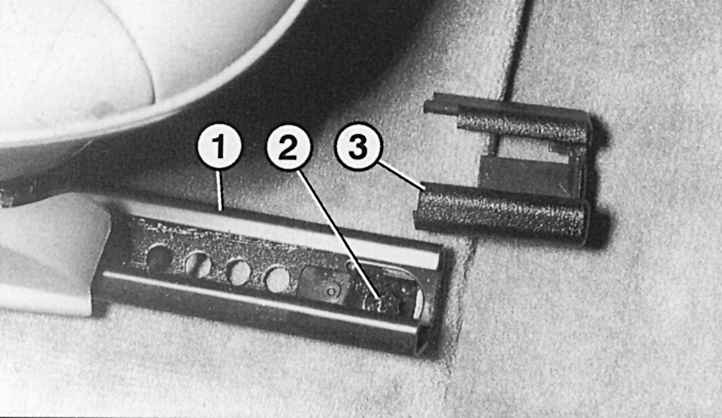

Рис. 10.26. Передняя часть направляющего полоза переднего сиденья: 1 – полоз; 2 – болт с головкой TORX Е12; 3 – заглушка

8. Подденьте отверткой заглушки 3 (рис. 10.26) полозьев и снимите их.

9. Отверните болты крепления с головкой TORX в передней части полозьев.

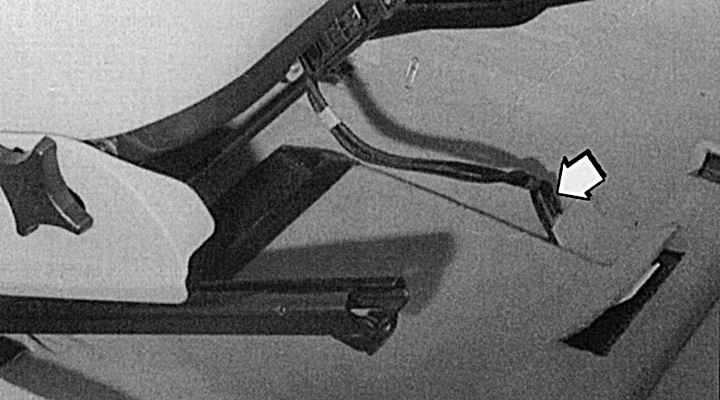

Рис. 10.27. При обратном соединении контактного разъема (стрелка) обратите внимание на надежность подключения, иначе возможны неполадки, например в системе обогрева

10. Разъедините контактные разъемы (рис. 10.27).

11. Снимите сиденье.

12. При последующей сборке следите за правильностью установки направляющих штифтов. Крепление ремня безопасности заверните моментом 35 Н·м, сиденья – 50 Н·м.
