6.2.7.1. Снятие

Для моделей с автоматической коробкой передач – снимите механизм блокировки с выключателем сигналов торможения (только модели с правым расположением рулевого управления).

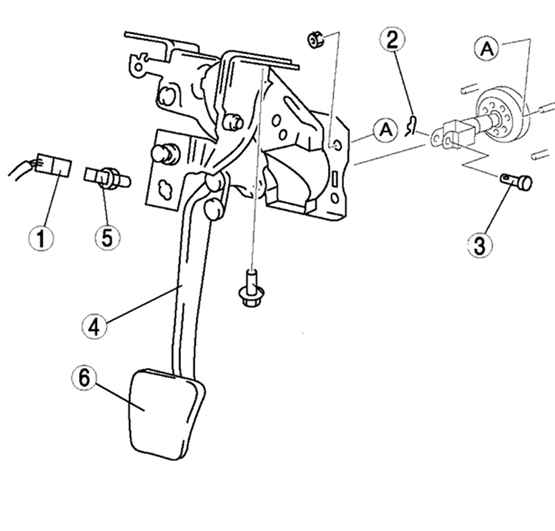

Рис. 6.19. Порядок снятия деталей педали тормоза: 1 – разъем выключателя сигналов торможения; 2 – пружинный штифт; 3 – штифт с головкой и отверстием под шплинт; 4 – педаль тормоза; 5 – выключатель сигналов торможения; 6 – опорная площадка педали

Снимите в порядке, указанном в рисунке 6.19.
