6.2.6.4. Регулировка зазора педали тормоза

Снимите пружинный штифт и штифт с головкой и отверстием под шплинт.

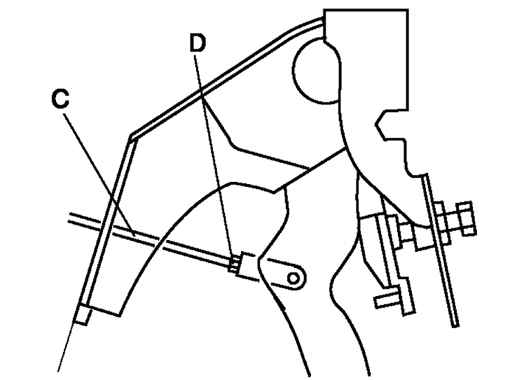

Рис. 6.16. Регулировка зазора педали тормоза

Ослабьте контргайку D и поверните стержень C до совмещения отверстий в вилке и педали (рис. 6.16).

Установите штифт с головкой и отверстием под шплинт и пружинный штифт.

Затяните контргайку D.

Момент затяжки: 15,7–21,6 Н·м.

Проверьте высоту педали и работу сигнала торможения.
