6.2.12.2. Снятие тормозных колодок

ВНИМАНИЕ При замене тормозных колодок всегда меняйте внутренние и наружные прокладки и крышки прокладок в комплекте.

Слейте тормозную жидкость.

Снимите переднее колесо и временно закрепите колесный диск двумя гайками.

Отверните болт и отсоедините кронштейн тормозного шланга.

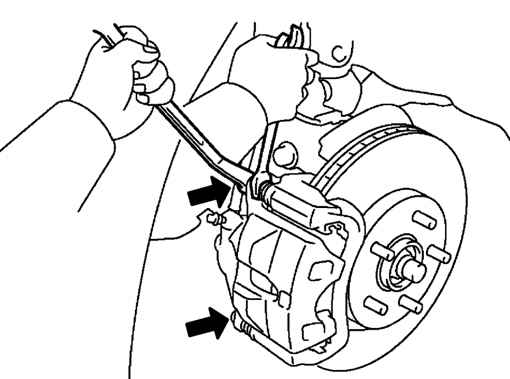

Рис. 6.40. Ослабление болтов крепления суппорта

Придерживая направляющие пальцы, открутите болты крепления суппорта (рис. 6.40).

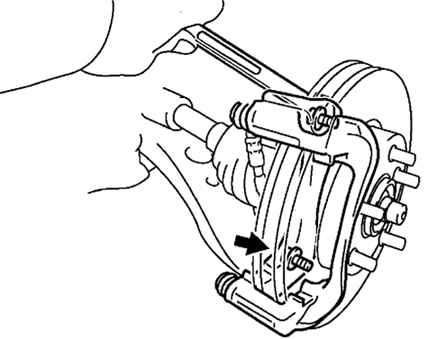

Рис. 6.41. Снятие корпуса суппорта

Открутите крепежные болты корпуса суппорта и снимите суппорт (рис. 6.41).

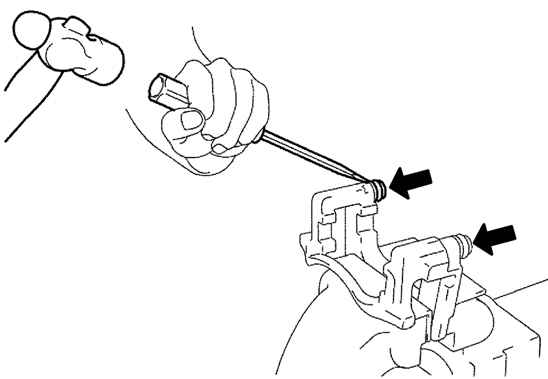

Рис. 6.42. Снятие пыльников направляющих пальцев

Удерживая суппорт в тисках с мягкими губками, с помощью отвертки и молотка снимите пыльники направляющих пальцев (рис. 6.42).

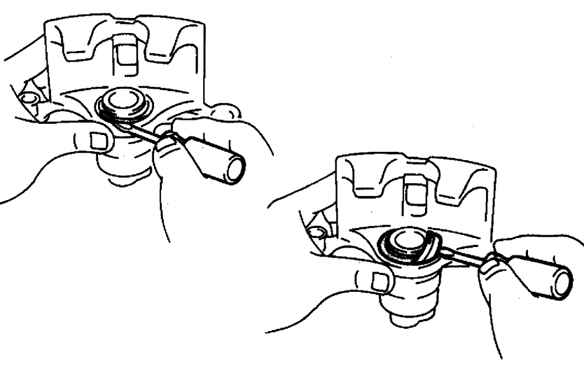

Рис. 6.43. Снятие чехла тормозного цилиндра

Используя отвертку, снимите пружинное кольцо чехла тормозного цилиндра и чехол (рис. 6.43).

Поместите ветошь между поршнем и цилиндром.

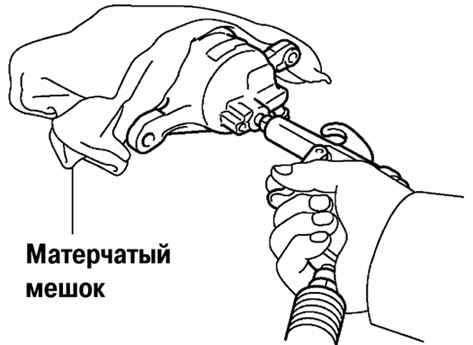

Рис. 6.44. Извлечение поршня из цилиндра

Используя сжатый воздух, удалите поршень из цилиндра (рис. 6.44).

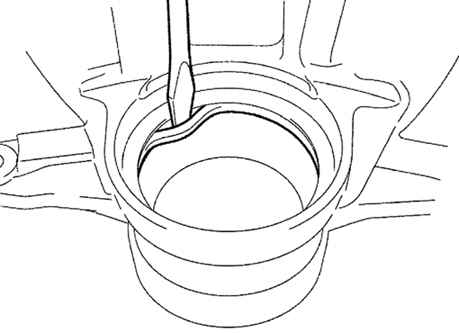

Рис. 6.45. Снятие сальника

Используя отвертку, снимите сальник (рис. 6.45).

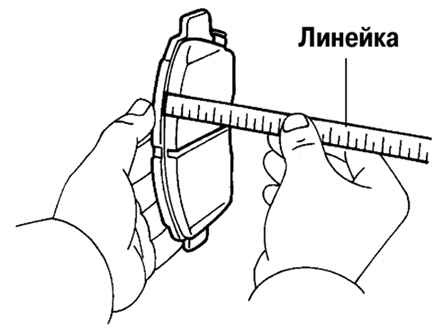

Рис. 6.46. Измерение толщины накладок тормозных колодок

Измерьте толщину накладок тормозных колодок линейкой (рис. 6.46).

Стандартная толщина: 12 мм.

Минимальная толщина: 1,0 мм.

Если минимальная толщина колодки не соответствует указанной, замените колодки.

Полностью утопите поршень внутрь цилиндра, используя специальное приспособление.

Установите колодку тормозного диска.
