6.2.11.1. Проверка тормозного диска и компонентов тормозного механизма

Проверьте, нет ли коррозии, износа и повреждения на внутренних стенках цилиндра. При необходимости замените корпус цилиндра. Незначительные изъяны, вызванные коррозией или посторонними частицами, устраните шлифовкой поверхности мелкой наждачной шкуркой. Проверьте, нет ли коррозии, износа и повреждения на поверхности поршня, направляющем пальце, пыльнике направляющего пальца и поверхности тормозного диска. При необходимости замените соответствующий компонент.

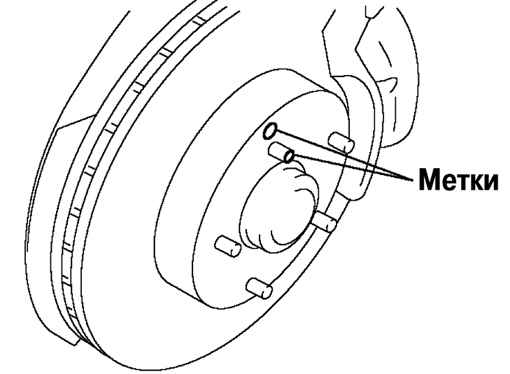

Рис. 6.35. Нанесение меток на болт ступицы и тормозной диск

Промаркируйте болт ступицы колеса и тормозной диск перед снятием для последующей установки (рис. 6.35).

Открутите болт крепления и снимите тормозной шланг.

Снимите крышку направляющего штифта и сам штифт.

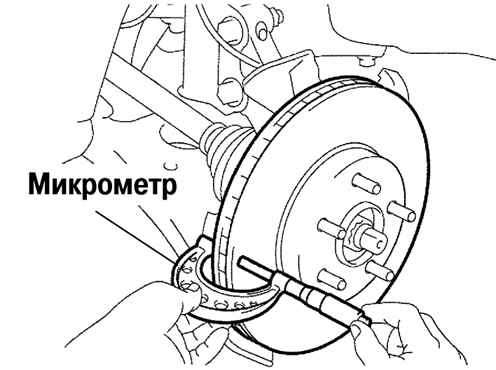

Рис. 6.36. Измерение толщины тормозного диска

С помощью микрометра измерьте толщину тормозного диска (рис. 6.36).

Стандартная толщина: 26 мм.

Минимальная толщина: 24 мм.

Замените диск, если толщина диска меньше минимально допустимой.

Закрепите тормозной диск на ступице колеса колесными гайками (в двух местах или более).

Рис. 6.37. Проверка биения диска с помощью индикатора

Проверьте биение индикатором (рис. 6.37).

Точка измерения:

на расстоянии 10 мм от наружной кромки диска.

Максимальное биение: 0,05 мм или менее.

ВНИМАНИЕ Перед проведением измерения убедитесь, что осевой люфт равен 0 мм.

Если биение значительное, отыщите точку минимального биения, последовательно смещая положение установки тормозного диска на ступице на одно отверстие.

Удалите ржавчину или грязь с поверхности контакта тормозного диска и ступицы колеса.

Установите тормозной диск и выровняйте метки, сделанные перед снятием.
