6.2.10.2. Сборка

Установите вторичный и первичный поршни.

Установите новое уплотнительное кольцо на стопорный винт.

Полностью утопите первичный поршень в сборе.

Установите и затяните стопорный винт.

Момент затяжки: 2,0–2,4 Н·м.

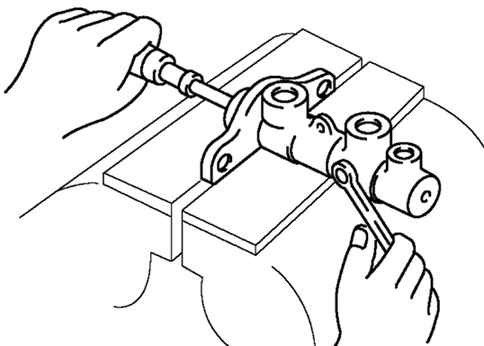

Рис. 6.32. Первая проверка узла вторичного поршня

Нажмите и отпустите узел вторичного поршня, удостоверьтесь, что он удерживается стопорным винтом (рис. 6.32).

Установите вторичный поршень так, чтобы отверстие было обращено к стопорному штифту и первичному поршню.

Установите новое уплотнительное кольцо на стопорный штифт.

Полностью утопите первичный поршень в сборе.

Установите и затяните стопорный штифт.

Момент затяжки: 6,9–9,8 Н·м.

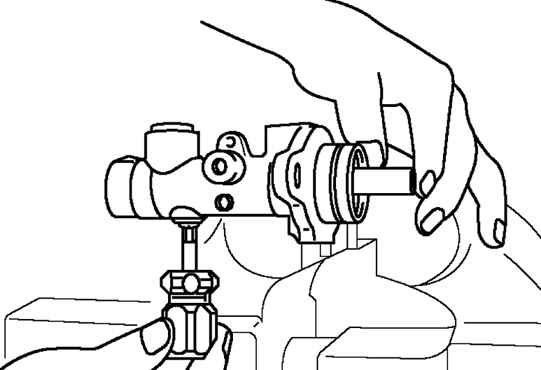

Рис. 6.33. Вторая проверка узла вторичного поршня

Нажмите и отпустите узел вторичного поршня, удостоверьтесь, что он удерживается стопорным винтом (рис. 6.33).
