5.3.2.2. Установка

Установите деталь механизма блокировки рулевого управления на рулевой вал.

Убедитесь в правильной работе механизма блокировки.

Установите новые болты крепления механизма блокировки.

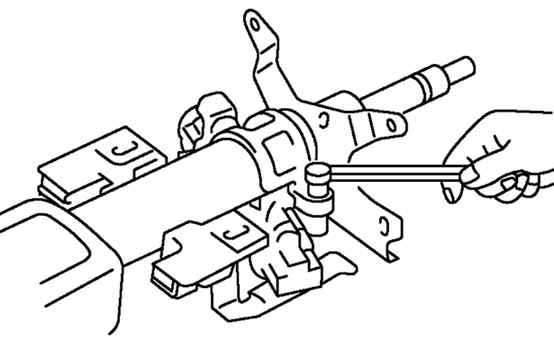

Рис. 5.14. Затягивание болтов крепления механизма блокировки

Затяните болты до отламывания головок (рис. 5.14).

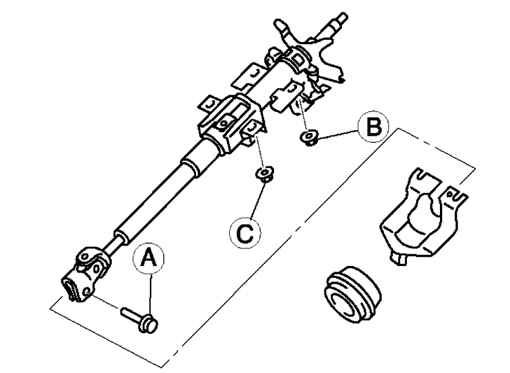

Рис. 5.15. Болты крепления рулевого вала

Заблокируйте рычаг механизма наклона рулевой колонки (рис. 5.15).

Затяните болт A.

Затяните гайку B.

Затяните гайку C.

ВНИМАНИЕ

Не наносите удары в направлении оси вала.

Установите колеса автомобиля в положение прямолинейного движения, установите рулевое колесо.
