3.4.3.1. Снятие

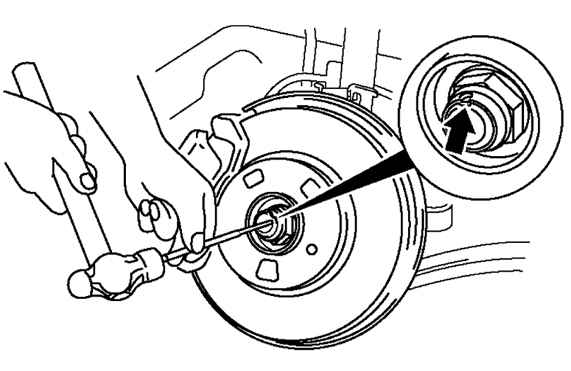

Рис. 3.103. Выбивание буртика контргайки ступицы колеса

Выбейте загнутую часть контргайки наружу малым зубилом и молотком (рис. 3.103).

Заблокируйте ступицу нажав на тормоз.

Отверните контргайку.

Рис. 3.104. Снятие ступицы колеса с вала привода

Поместите ступицу в сборе в тиски. Снимите ступицу колеса с вала привода, используя специальные приспособления (рис. 3.104).

Если внутреннее кольцо подшипника осталось на оси ступицы колеса, прорежьте внутреннее кольцо подшипника до остаточной толщины, (приблизительно 0,5 мм).

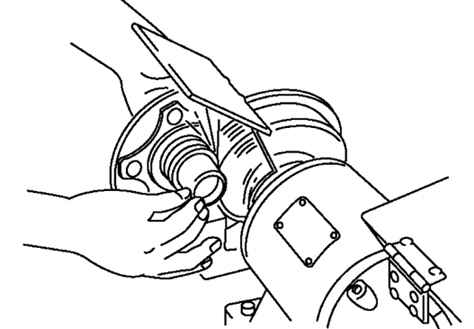

Рис. 3.105. Снятие внутреннего кольца подшипника

После этого снимите кольцо зубилом (рис. 3.105).

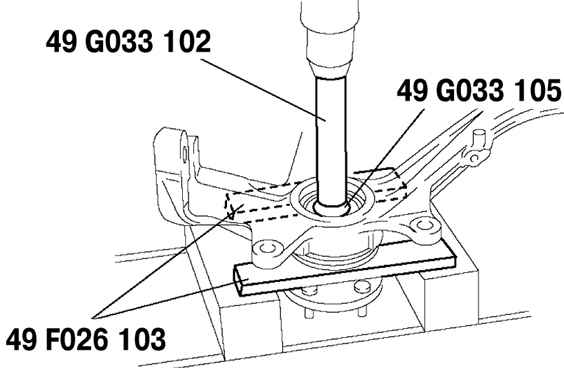

Рис. 3.106. Снятие подшипника ступицы

Снимите подшипник ступицы колеса, используя специальные приспособления (рис 3.106).

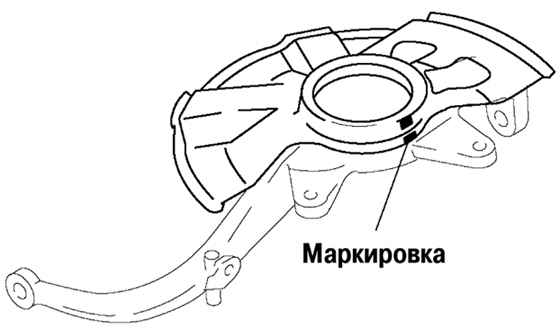

Рис. 3.107. Маркировка кожуха ступицы и поворотного кулака

Промаркируйте защитный кожух и поворотный кулак для дальнейшей установки (рис. 3.107).

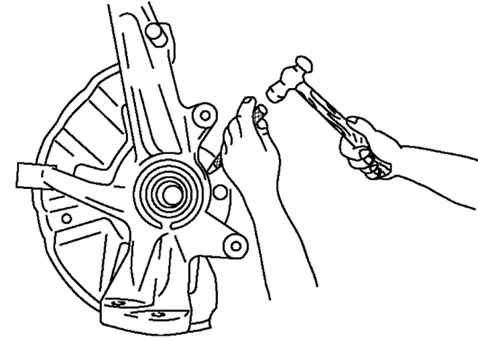

Рис. 3.108. Снятие защитного кожуха ступицы

С помощью зубила снимите защитный кожух (рис. 3.108).

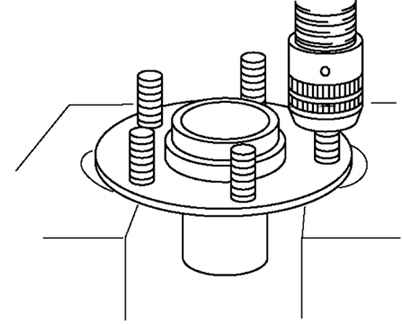

Рис. 3.109. Снятие болтов ступицы

Установите ступицу в пресс и снимите болты (рис. 3.109).

ПРИМЕЧАНИЕ Болты ступицы следует снимать только в случае их замены.
