1.4.5. Лампы приборов освещения и световой сигнализации

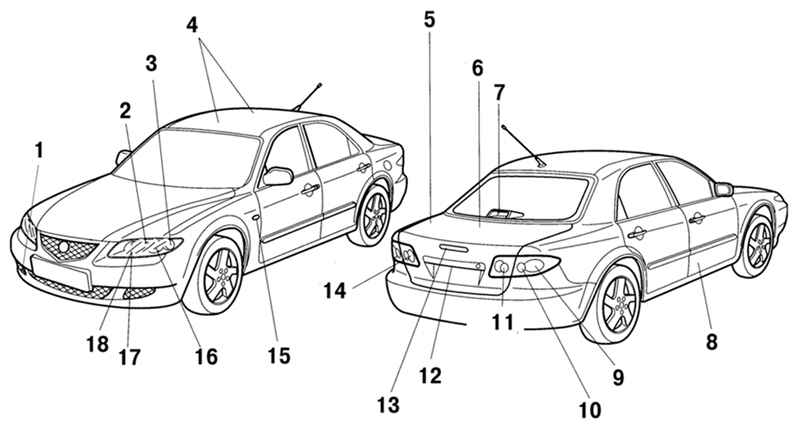

Рис. 1.191. Расположение приборов наружного освещения в автомобилях с кузовами «седан» и «хетчбек»: 1 – противотуманная фара (Маzdа 6 МРS); 2 – противотуманная фара (Mazda 6); 3 – фара ближнего света; 4 – верхние плафоны освещения салона/ плафоны местного освещения; 5 – плафон освещения багажного отделения («хэтчбек»); 6 – плафон освещения багажного отделения («седан»); 7 – центральный верхний стоп-сигнал («седан»); 8 – плафон освещения порога; 9 – фонарь стоп-сигнала/ задний габаритный фонарь; 10 – задний фонарь указателя поворота; 11 – фонарь заднего хода; 12 – фонари освещения регистрационного знака; 13 – центральный верхний стоп-сигнал («хэтчбек»); 14 – задний противотуманный фонарь; 15 – боковой повторитель указателя поворота; 16 – передний фонарь указателя поворота; 17 – фара дальнего света; 18 – передний габаритный фонарь

Расположение приборов наружного освещения в автомобилях с кузовами «седан» и «хетчбек» см. на рисунке 1.191, а в автомобилях с кузовами «универсал» – на рисунке 1.192.

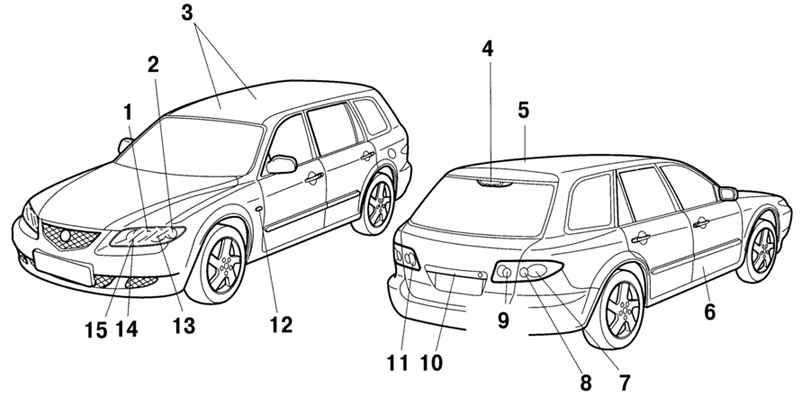

Рис. 1.192. Расположение приборов наружного освещения в автомобилях с кузовами «универсал»: 1 – противотуманная фара; 2 – фара ближнего света; 3 – верхние плафоны освещения салона/ плафоны местного освещения; 4 – центральный верхний стоп-сигнал; 5 – плафон освещения багажного отделения; 6 – плафон освещения порога; 7 – фонарь стоп-сигнала/ задний габаритный фонарь; 8 – задний фонарь указателя поворота; 9 – фонарь заднего хода; 10 – фонари освещения регистрационного знака; 11 – задний противотуманный фонарь; 12 – боковой повторитель указателя поворота; 13 – передний фонарь указателя поворота; 14 – фара дальнего света; 15 – передний габаритный фонарь
