1.1.10.8. Автоматическая система управления микроклиматом

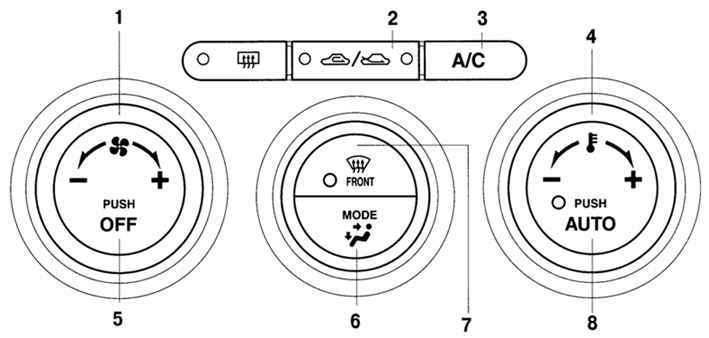

Рис. 1.107. Внешний вид панели управления автоматической системы кондиционирования воздуха: 1 – переключатель вентилятора; 2 – переключатель режимов вентиляции; 3 – выключатель кондиционера; 4 – регулятор температуры; 5 – выключатель системы; 6 – переключатель режимов распределения воздуха; 7 – выключатель обдува ветрового стекла; 8 – выключатель автоматического режима

Выключатель «AUTO» (Автоматический режим)(см. рис. 1.107).

При нажатии на выключатель «AUTO» (Автоматический режим) система климат-контроля осуществляет следующие автоматические функции (в соответствии с заданной температурой воздуха в салоне автомобиля):

– регулирование температуры подаваемого в салон воздуха;

– регулирование частоты вращения вентилятора (количества воздуха, подаваемого в салон);

– переключение режимов распределения воздуха;

– переключение режимов приточной вентиляции и рециркуляции воздуха;

– включение и выключение кондиционера воздуха.

– переключение режимов работы кондиционера воздуха «А/С» или «А/С ECON» (см. рис. 1.107).

Горящий индикатор указывает на то, что система климат-контроля функционирует в автоматическом режиме.

Если встроенный индикатор не горит, то это свидетельствует о том, что водитель вручную изменил один или несколько режимов работы системы климат-контроля (например, переключил режим распределения воздуха, изменил частоту вращения вентилятора, нажал на выключатель кондиционера воздуха или выключатель обдува ветрового стекла). При этом система будет поддерживать режим, заданный водителем вручную. В остальном, система климат-контроля будет продолжать функционировать в автоматическом режиме.

Выключатель «OFF» (выключено).

При нажатии на выключатель «OFF» система климат-контроля отключается.

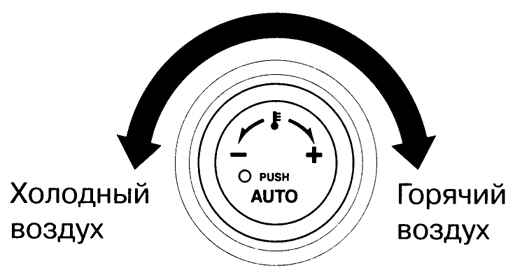

Рис. 1.108. Регулировка температуры воздуха

Температура воздуха регулируется вращением рукоятки. При вращении регулятора по часовой стрелке температура воздуха увеличивается, а против часовой стрелки – уменьшается (рис. 1.108).

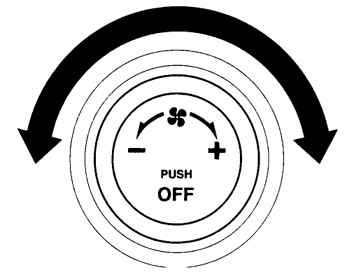

Рис. 1.109. Регулировка частоты вращения вентилятора

Предусмотрено семь скоростей вращения вентилятора. Выбранная частота вращения вентилятора отражается на информационном дисплее (рис. 1.109).

С помощью переключателя можно выбрать требуемый режим распределения воздуха (см. рис. 1.107).

Если включен режим распределения воздуха и температура воздуха задана на среднем уровне, то в зону расположения ног водителя и пассажиров будет поступать теплый воздух, а более прохладный воздух будет направляться в салон через центральные и боковые вентиляционные решетки, расположенные в панели управления.

Если система климат-контроля работает в автоматическом режиме или включен вентилятор, то с помощью кнопки «А/С» можно включить или выключить кондиционер воздуха (выполняющий функции охлаждения и осушения воздуха).

Выбор между режимами «А/С» и «А/С ECON» осуществляется автоматически. В экономичном режиме (А/С ЕСО) эффективность охлаждения воздуха и удаления конденсата с ветрового стекла снижаются. Однако, использование этого режима позволяет снизить нагрузку на систему кондиционирования воздуха. Кондиционер воздуха может не работать, если температура окружающего воздуха приближается к 0 °С (индикатор продолжает гореть, даже если система выключена).

Вы можете выбрать режим приточной вентиляции или режим рециркуляции воздуха. Нажмите на кнопку переключателя, чтобы выбрать один из двух режимов вентиляции салона.
