7.2.3.3. Снятие и установка стартера

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Снимите впускной воздуховод.

Снимите кронштейн впускного коллектора.

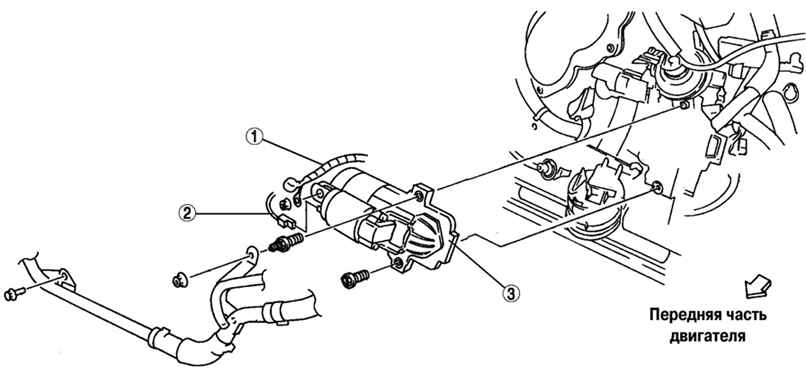

Рис. 7.11. Снятие стартера: 1 – разъем B; 2 – разъем S; 3 – стартер

Снимите стартер в последовательности, указанной на рисунке 7.11.

Установку произведите в порядке, обратном снятию.
