7.2.2.3. Снятие и установка генератора

ВНИМАНИЕ

Когда аккумуляторная батарея подключена, между кузовом автомобиля и выводом В может произойти пробой. Это может привести к травме, пожару или повреждению электронных компонентов автомобиля. Всегда отсоединяйте батарею перед снятием генератора.

Снимите крышку аккумуляторной батареи.

Отсоедините отрицательный провод от аккумуляторной батареи.

Снимите нижнюю крышку совместно с брызговиком.

Снимите приводной ремень.

Закрепите расширительный бачок системы охлаждения так, чтобы он не мешал работе.

Закрепите бачок гидроусилителя рулевого управления так, чтобы он не мешал работе.

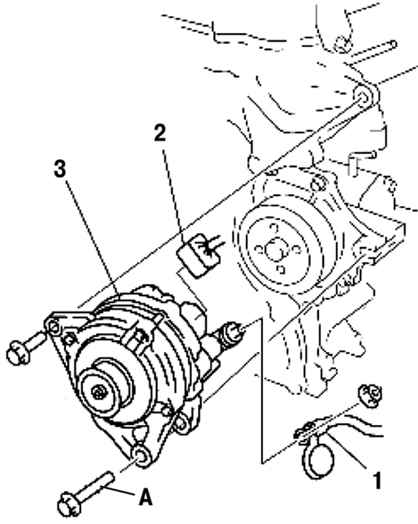

Рис. 7.9. Демонтажные компоненты аккумуляторной батареи: 1 – кабель вывода B; 2 – разъем генератора; 3 – генератор

Снимите в порядке, показанном на рисунке 7.9.

Установите в порядке, обратном снятию.

ПРИМЕЧАНИЕ

Снимите болт А с генератором, так как места для его снятия недостаточно (см. рис. 7.9).
