7.2.1.9. Снятие и установка аккумуляторной батареи

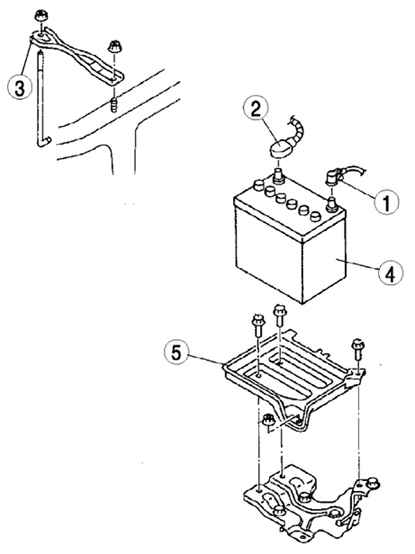

Демонтажные компоненты аккумуляторной батареи
Рис. 7.6. Демонтажные компоненты аккумуляторной батареи: 1 – провод отрицательной клеммы; 2 – провод положительной клеммы; 3 – кронштейн крепления; 4 – аккумуляторная батарея; 5 – нижний лоток


Снимите в порядке, показанном на рисунке 7.6.
Совместите в двух точках крюки E аккумуляторного ящика с отверстиями площадки аккумуляторной батареи.
Совместите в двух точках крюки А крышки аккумуляторной батареи с отверстиями в площадке аккумуляторной батареи.
Совместите в двух точках крюки D крышки аккумуляторной батареи с отверстиями во фланце площадке аккумуляторной батареи.

Схема установки аккумуляторной батареи
Рис. 7.7. Схема установки аккумуляторной батареи


Установите крышку аккумуляторной батареи на крюки C площадки аккумуляторной батареи в двух точках.
