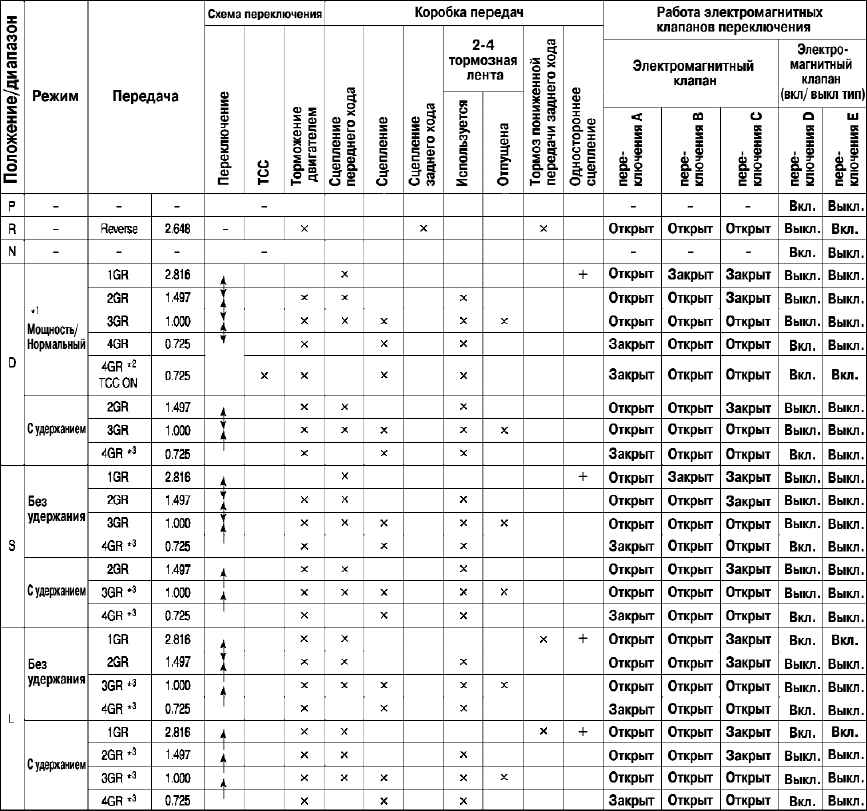

3.5.4. Таблица 3.4 Карта работы автоматической коробки передач FN4A-EL

*1 Автоматические переключатели режимов «мощность» и «нормальный» в соответствии со скоростью нажатия педали управления подачей топлива.

*2 Выполняет работу гидротрансформатора в нормальном режиме.

*3 Чтобы предотвратить заброс оборотов двигателя при включении пониженной передачи, переключение задерживается до снижения частоты вращения двигателя до заданной.

ґ – работает

+ – передает крутящий момент только при движении.

Открыт – переключает давление в трубопроводе на давление сцепления.

Закрыт – отключает давление сцепления.

Вкл. – включает выходной канал и входной канал (соленоид, уменьшающий давление).

Выкл. – включает выходной канал и сливной канал (слив из выходного канала).
