2.9.1.1. Снятие

Снимите крышку аккумуляторной батареи.

Отсоедините отрицательный провод от аккумуляторной батареи.

Снимите нижнюю крышку.

Снимите крышку разъема и разъем блока PCM.

Снимите крышку воздушного фильтра и выньте фильтрующий элемент.

Снимите корпус воздушного фильтра.

Снимите крышку воздуховода системы впуска и воздуховод.

Отсоедините воздушный шланг.

Снимите электромагнитный клапан продувки.

Слейте из двигателя охлаждающую жидкость.

Снимите дроссельный патрубок.

Отсоедините трубку рециркуляции отработавших газов (со стороны впускного коллектора).

Отсоедините шланг охлаждающей жидкости двигателя от трубы охлаждающей жидкости двигателя.

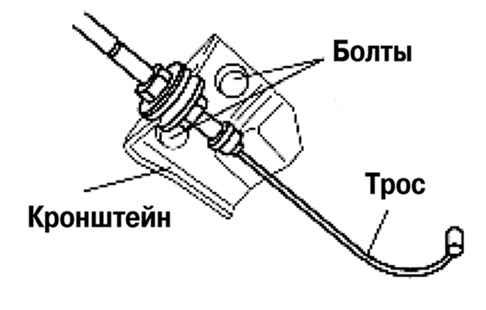

Рис. 2.310. Кронштейн крепления троса акселератора

Снимите кронштейн троса акселератора с впускного коллектора (рис. 2.310).

Снимите впускной коллектор.
