2.7.6.2. Проверка

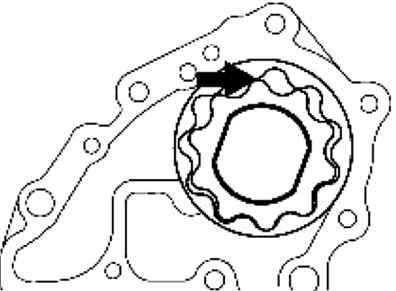

Рис. 2.298. Измерение зазора между внутренним и внешним роторами

Измерьте зазор между внутренним ротором и внешним ротором, используя щуп (рис. 2.298).

Если величина зазора превышает максимальное значение, замените внутренний ротор, внешний ротор или оба ротора.

Стандартный зазор между головками зубьев: 0,18 мм.

Максимальный зазор между головками зубьев: 0,20 мм.

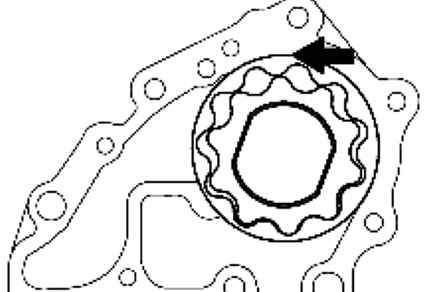

Рис. 2.299. Измерение зазора внешним ротором и корпусом

Измерьте зазор между внешним ротором и корпусом, используя щуп (рис. 2.299).

Если величина зазора превышает максимальное значение, замените внешний ротор, корпус масляного насоса или внешний ротор с корпусом.

Стандартный зазор: 0,175 мм.

Максимальный зазор: 0,20 мм.

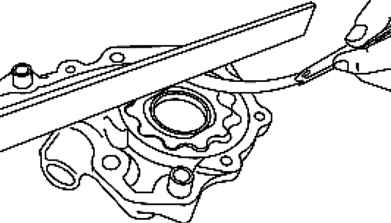

Рис. 2.300. Измерение бокового зазора корпуса масляного насоса

Измерьте боковой зазор, используя щуп (рис. 2.300).

Если величина зазора превышает максимальное значение, замените внутренний ротор, корпус масляного насоса или внутренний ротор с корпусом.

Стандартный боковой зазор: 0,03–0,07 мм.

Максимальный боковой зазор: 0,09 мм.

Рис. 2.301. Измерение длины пружины плунжера

Измерьте длину пружины плунжера в свободном состоянии, используя штангельциркуль с нониусом (рис. 2.301).

Если длина не соответствует норме, замените пружину плунжера.

Длина пружины плунжера в свободном состоянии: 45,94 мм.
