2.7.5.1. Снятие

Снимите крышку аккумуляторной батареи.

Отсоедините отрицательный провод от аккумуляторной батареи.

Снимите нижнюю крышку совместно с брызговиком.

Слейте из двигателя охлаждающую жидкость.

Закрепите расширительный бачок системы охлаждения так, чтобы он не мешал работе.

Снимите бачок гидроусилителя рулевого управления со шлангами.

Снимите насос гидроусилителя со шлангами и трубками.

Отсоедините разъем датчика положения коленчатого вала.

Поместите жгут проводов управляющего масляного клапан так, чтобы он не мешал работе.

Поместите кронштейн тросика акселератора так, чтобы он не мешал работе.

Снимите следующее:

– переднее колесо (правое);

– приводной ремень;

– корпус воздушного фильтра, узел блока РСМ, и воздуховод системы впуска;

– катушку зажигания;

– генератор;

– насос охлаждающей жидкости;

– цепь привода механизма газораспределения.

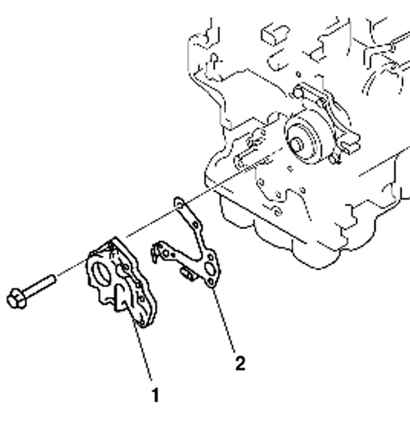

Рис. 2.295. Снятие масляного насоса: 1 – масляный насос; 2 – прокладка масляного насоса

Снимите масляный насос и прокладку (рис. 2.295).
