2.7.4.2. Установка

ВНИМАНИЕ Наносите силиконовый герметик без разрывов по всему периметру. Устанавливайте масляный поддон через 5 мин после нанесения кремниевоорганического герметика.

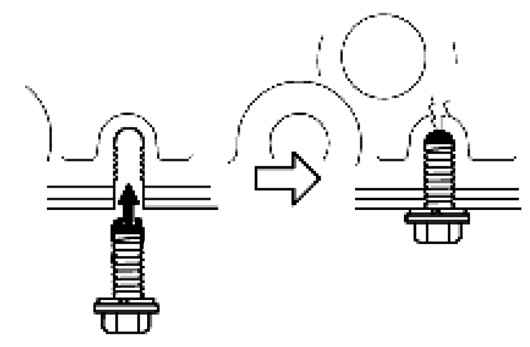

Рис. 2.292. Установка болтов масляного поддона

Использование болтов с остатками уплотнительного материала может привести к образованию трещин в корпусе (рис. 2.292).

Полностью очистите и удалите масло, грязь, остатки уплотнительного материала или других примесей, которые могут остаться на корпусе и масляном поддоне.

При повторном использовании болтов крепления масляного поддона удалите остатки старого уплотнителя с болтов.

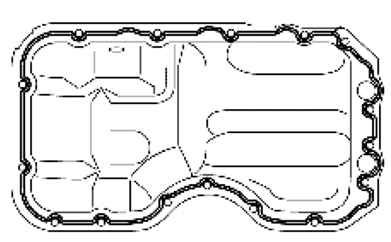

Рис. 2.293. Места нанесения герметика на кромку масляного поддона

Нанесите кремнийорганический герметик в местах, показанных на рисунке (рис. 2.293).

Толщина валика герметика: 2,0–6,0 мм

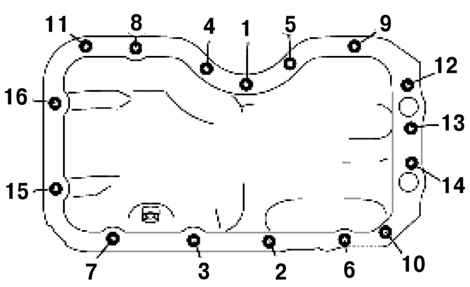

Рис. 2.294. Порядок затягивания болтов крепления масляного поддона

Затяните болты крепления в указанном порядке (рис. 2.294).

Момент затяжки: 7,8–10,8 Н·м.

Долейте моторное масло.

Запустите двигатель и убедитесь в отсутствии утечки масла.

Если имеет место утечка масла, выясните причину и отремонтируйте или замените соответствующий элемент.

Проверьте уровень масла.

Установите нижнюю крышку.
