2.3.4. Система выпуска

Проверка системы выпуска

Снятие и установка системы выпуска

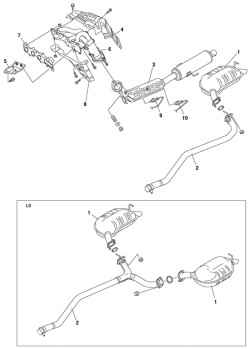

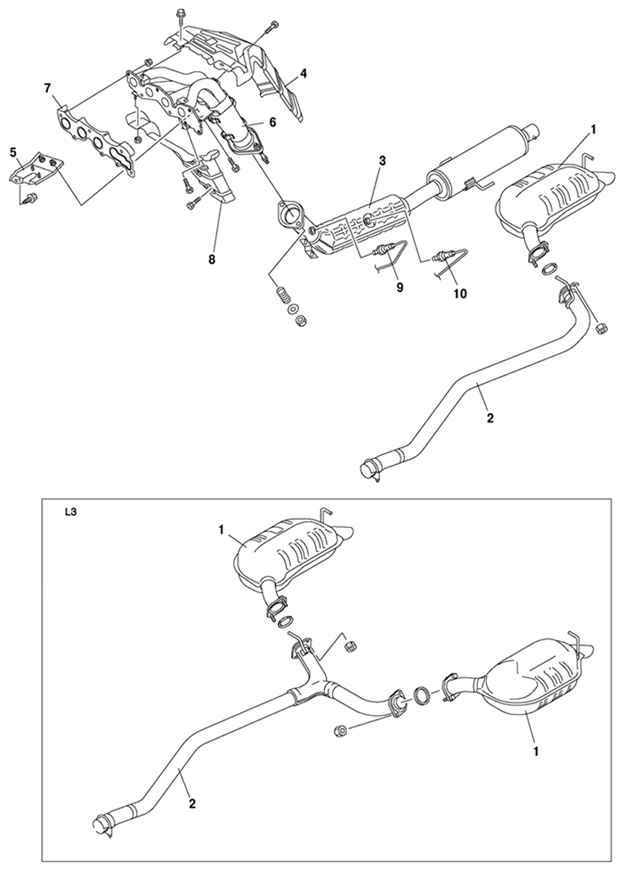

Рис. 2.223. Компоненты системы выпуска отработавших газов: 1 – основной глушитель; 2 – средняя труба; 3 – трехкомпонентный каталитический нейтрализатор; 4 – тепловой экран выпускного коллектора; 5 – кронштейн; 6 – выпускной коллектор; 7 – прокладка выпускного коллектора; 8 – (нижний)тепловой экран выпускного коллектора; 9 – (передний) датчик концентрации кислорода с подогревом; 10 – (задний) датчик концентрации кислорода с подогревом
