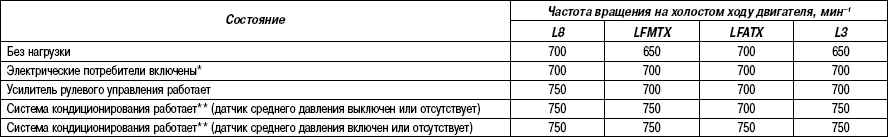

2.14.26. Таблица 2.26 Целевая частота вращения двигателя

* Фары включены, переключатель вентилятора установлен в положение любой скорости, кроме 1-ой, вентилятор системы охлаждения работает, и обогреватель заднего стекла включен.

** Выключатель системы кондиционирования воздуха и выключатель вентилятора находятся в положении включено.
