2.13.3. Снятие и установка датчика положения дроссельной заслонки

Снимите крышку аккумуляторной батареи.

Отсоедините отрицательный провод от аккумуляторной батареи.

Выполните следующую процедуру для обеспечения удобства доступа.

Снимите воздушный фильтр.

Снимите воздушный шланг.

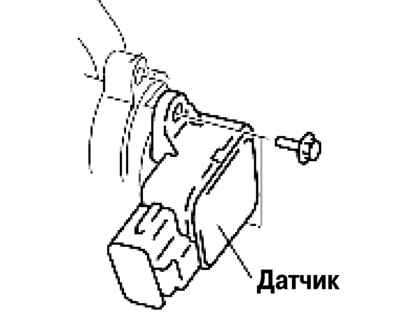

Рис. 2.343. Снятие датчика положения дроссельной заслонки

Снимите датчик положения дроссельной заслонки (рис. 2.343).

Убедитесь в том, что дроссельная заслонка полностью закрывается.

Установите датчик положения дроссельной заслонки на дроссельный патрубок.

Момент затяжки: 1,6–2,4 Н·м.

Убедитесь в том, что дроссельная заслонка перемещается плавно.

Подключите разъем датчика положения дроссельной заслонки.

Убедитесь в том, что напряжение выходного сигнала датчика положения дроссельной заслонки (PID WDS: положение дроссельной заслонки) – в пределах нормы, когда заслонка открыта или закрыта.

Если не соответствует норме, проверьте датчик положения дроссельной заслонки.
