2.11.1.1. Снятие

Снимите крышку аккумуляторной батареи.

Отсоедините отрицательный провод от аккумуляторной батареи.

Снимите нижнюю крышку.

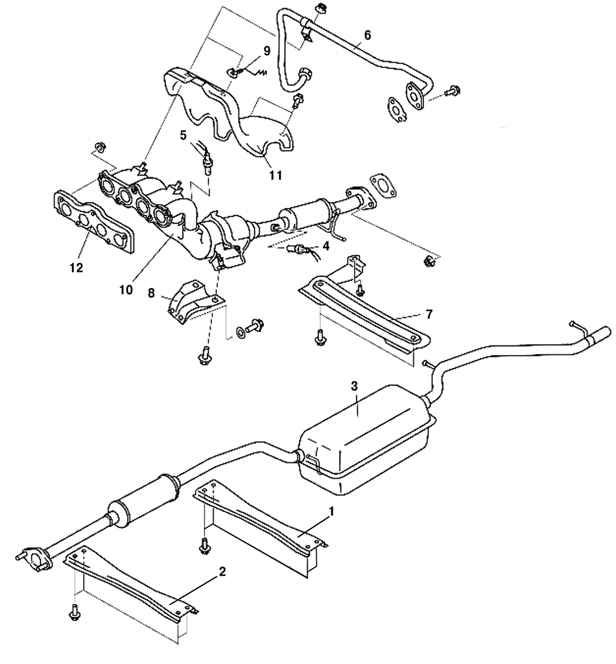

Рис. 2.331. Компоненты системы выпуска отработавших газов автомобиля с двигателем Z6: 1 – поперечина заднего туннеля; 2 – поперечина переднего туннеля; 3 – основной глушитель; 4 – задний датчик концентрации кислорода с подогревом; 5 – передний датчик концентрации кислорода с подогревом; 6 – труба рециркуляции отработавших газов (со стороны выпускного коллектора); 7 – элемент; 8 – кронштейн выпускного коллектора; 9 – зажим; 10 – трехкомпонентный каталитический нейтрализатор; 11 – тепловой экран выпускного коллектора; 12 – прокладка выпускного коллектора

Снимите компоненты в порядке, показанном на рисунке 2.331 на с. 157.

Снятие выпускного коллектора / теплового экрана выпускного коллектора

ВНИМАНИЕ Чрезмерный изгиб выпускной трубы может привести к ее повреждению.

ПРИМЕЧАНИЕ При снятии выпускного коллектора, немного отведите в сторону тепловой экран выпускного коллектора, ослабьте гайки, а затем снимите выпускной коллектор вместе с экраном. Обратитесь к следующей процедуре.

Снимите передние колеса.

Снимите крышку воздушного фильтра и корпус воздушного фильтра.

Снимите трубу рециркуляции отработавших газов (со стороны впускного коллектора).

Снимите узел клапана рециркуляции отработавших газов.

Отсоедините рулевой вал от рулевого механизма, отсоедините рулевые тяги.

Отсоедините напорный шланг и возвратный шланг.

Снимите опору двигателя №1.

Ослабьте болты теплового экрана выпускного коллектора.

Отведите тепловой экран выпускного коллектора немного в сторону и ослабьте гайки выпускного коллектора.

Снимите болты крепления передней поперечины и переднего стабилизатора подвески.

Ослабьте болты крепления передней поперечины и опустите переднюю поперечину примерно на 100 мм.

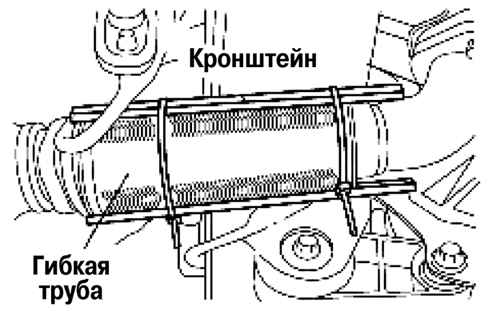

Рис. 2.332. Закрепление гибкой трубы

Подвяжите гибкую трубу или зафиксируйте, как показано на рисунке 2.332.

Снимите выпускной коллектор вместе с изолятором опустив его к нижней части автомобиля.
