2.10.2.1. Установка

Нанесите небольшое количество чистого масла на новое уплотнительное кольцо.

ВНИМАНИЕ Поврежденное уплотнительное кольцо может вызвать утечку топлива. Следите за тем, чтобы не повредить уплотнительное кольцо, при установке топливной форсунки. Если на соединительной части топливной форсунки есть посторонние предметы, то топливная форсунка и распределитель топлива могут быть повреждены. Для предотвращения повреждения очистите соединительную часть перед подключением топливной форсунки.

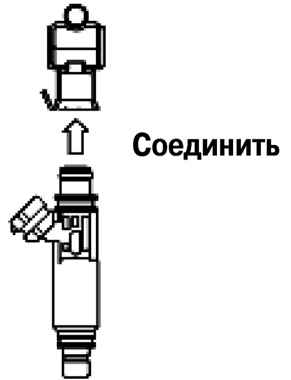

Рис. 2.329. Установка топливной форунки

Установите топливную форсунку непосредственно в отверстие (рис. 2.329).

Проверьте, что топливная форсунка вращается плавно.

Если это не так, установите топливную форсунку заново.

Установите новый зажим топливной форсунки на топливной форсунку и установите поддерживающий элемент на нижнюю части разъема топливной форсунки.

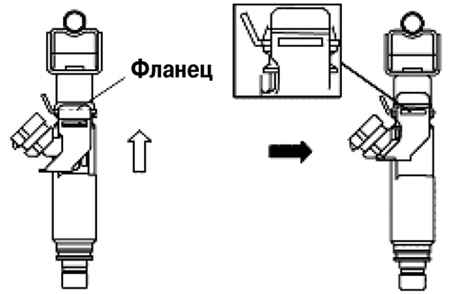

Рис. 2.330. Установка зажима топливной форунки

Вставьте фланец топливной форсунки в паз зажима топливной форсунки и сдвиньте зажим топливной форсунки по форсунке, при этом паз зажима топливной форсунки должен быть параллелен фланцу топливной форсунки (рис. 2.330).

Убедитесь в том, что фланец топливной форсунки полностью вставлен в паз.
