2.1.7.3. Катушка зажигания

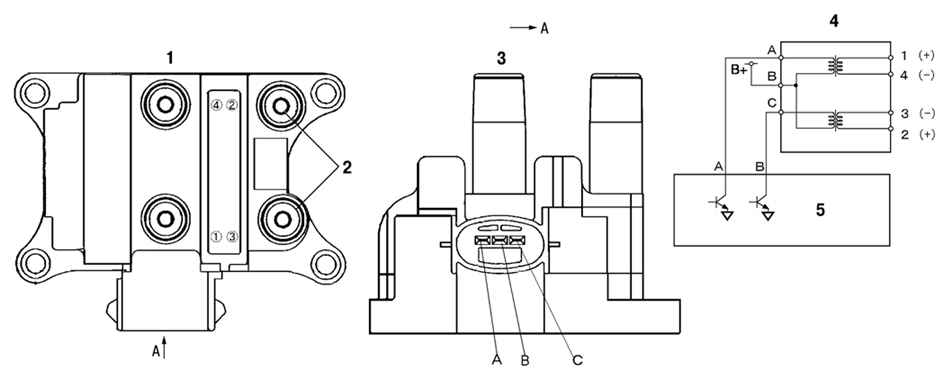

Рис. 2.70. Катушка зажигания: 1 – катушка зажигания – вид сверху; 2 – вторичные выводы; 3 – катушка зажигания – вид сбоку; 4 – катушка зажигания; 5 – блок PCM

Катушка зажигания имеет две обмотки. Для цилиндров 1 и 4, и цилиндров 2 и 3 соответственно (согласованные пары). Два вторичных вывода содержат положительный и отрицательный выводы вторичных обмоток. Замкнутый контур вторичных обмоток состоит из высоковольтных проводов, двух свечей зажигания и головки блока цилиндров. Вследствие этого, одна катушка обеспечивает работу двух цилиндров. Импульс зажигания генерируется встроенной системой зажигания блока PCM (рис. 2.70).
