2.1.5.6. Обратный клапан системы (VAD)(L3)

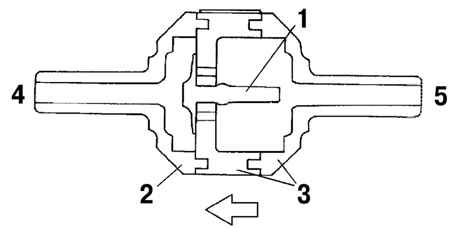

Рис. 2.60. Обратный клапан системы VAD: 1 – обратный клапан; 2 – зеленый; 3 – белый; 4 – впускной коллектор; 5 – вакуумная камера системы VAD

Обратный клапан (однонаправленный) сохраняет вакуум в вакуумной камере системы VAD. Обратный клапан позволяет воздуху проходить только от вакуумной камеры системы VAD до впускного коллектора (рис. 2.60).
