2.1.3.6. Работа клапанов маслоразбрызгивающих сопел

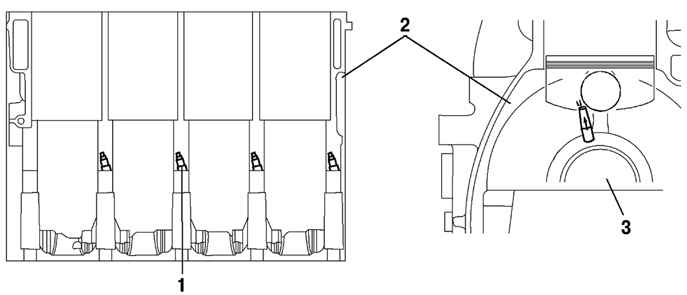

Рис. 2.46. Место устанвки клапанов маслоразбрызгивающих сопел: 1 – клапан маслоразбрызгивающего сопла; 2 – блок цилиндров; 3 – коленчатый вал

Давление масла, воздействуя на обратный шариковый клапан в клапане маслоразбрызгивающего сопла, открывает и закрывает масляный канал сопла и управляет началом и прекращением подачи масла. Давление масла, превышающее определенное значение, воздействуя на обратный шариковый клапан в клапане маслоразбрызгивающего сопла, открывает масляный канал сопла, и происходит впрыск масла. Наоборот, при давлении масла, не превышающем определенного значения, обратный шариковый клапан блокируется силой пружины и впрыск масла прекращается.
