2.1.2.5. Масляный управляющий клапан (OCV)

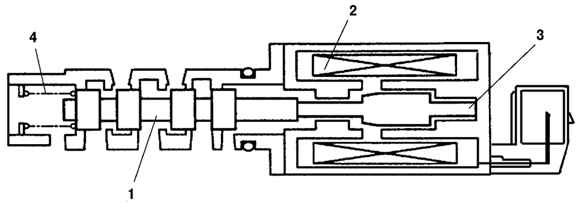

Рис. 2.37. Конструкция масляного управляющего клапана (OCV): 1 – золотниковый клапан; 2 – спираль; 3 – плунжер; 4 – возвратная пружина

Масляный управляющий клапан (OCV) состоит из золотникового клапана, который переключает масляные каналы, электромагнита, который перемещает золотниковый клапан, плунжера и возвратной пружины (рис. 2.37).
