9.1. Особенности конструкции

Автомобиль KIA Spectra оборудован двумя независимыми тормозными системами: рабочей и стояночной. Первая система, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая – затормаживает автомобиль на стоянке, ее привод механический.

На автомобиле применяют рабочую тормозную систему с диагональным разделением контуров, что значительно повышает безопасность вождения автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой – левого переднего и правого заднего. При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля, хотя и с меньшей эффективностью. В гидравлический привод включены главный тормозной цилиндр, вакуумный усилитель, тормозные механизмы передних и задних колес вместе с рабочими цилиндрами, трубопроводы.

Привод стояночной системы осуществляется на тормозные механизмы задних колес.

Тормозной механизм переднего колесадисковый, с автоматической регулировкой зазора между колодками 3 (рис. 9.1) и диском 4, с плавающей скобой. Подвижная скоба образуется суппортом 2 c однопоршневым рабочим цилиндром. Направляющая 1 колодок прикреплена болтами к поворотному кулаку. Тормозные колодки снабжены индикатором износа. Подвижная скоба прикреплена болтами к направляющим пальцам 5, которые установлены в отверстиях направляющих колодок; сверху скоба перемещается по направляющему штифту, ввернутому в направляющую колодок. Направляющие палец и штифт смазаны консистентной смазкой и защищены резиновыми чехлами. В полости рабочего тормозного цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском. При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом сила прижатия колодок оказывается одинаковой. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, между колодками и диском образуется небольшой зазор.

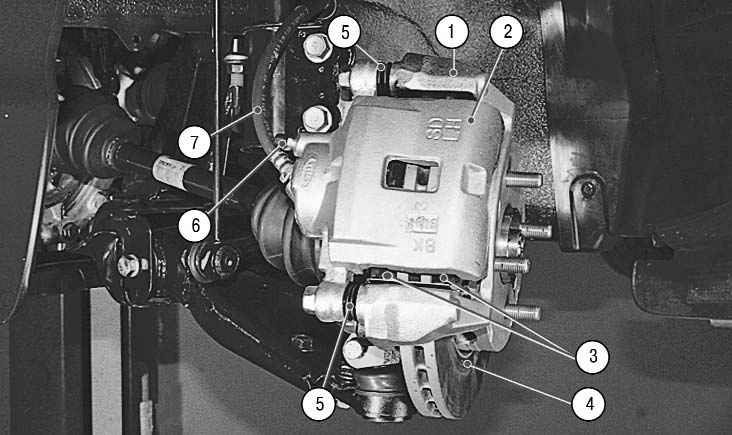

Рис. 9.1. Тормозной механизм переднего колеса: 1 – направляющая колодок; 2 – суппорт; 3 – тормозные колодки; 4 – тормозной диск; 5 – направляющий палец; 6 – клапан выпуска воздуха; 7 – тормозной шланг

Главный тормозной цилиндр гидравлического привода тормозов состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. Первая камера связана с правым передним и левым задним тормозными механизмами, вторая – с левым передним и правым задним тормозными механизмами.

Главный цилиндр снабжен бачком, внутренняя полость которого разделена перегородкой на два отсека. Каждый отсек питает одну из камер главного цилиндра. При нажатии на педаль тормоза поршни главного цилиндра начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости.

Вакуумный усилитель, установленный между механизмом педали и главным тормозным цилиндром, при торможении за счет разрежения во впускной трубе двигателя через шток и поршень первой камеры главного цилиндра создает дополнительное усилие, пропорциональное усилию от педали.

В шланге, соединяющем вакуумный усилитель с впускной трубой (ресивером), установлен обратный клапан. Он удерживает разрежение в усилителе при его падении во впускной трубе и препятствует попаданию топливовоздушной смеси в вакуумный усилитель.

Тормозные механизмы задних колес барабанные (рис. 9.2), с автоматической регулировкой зазора между колодками и барабаном. Тормозные колодки 6 приводятся в действие одним гидравлическим рабочим цилиндром 8 с двумя поршнями. Оптимальный зазор между барабаном и колодками поддерживается механизмом 1 автоматической регулировки зазора.

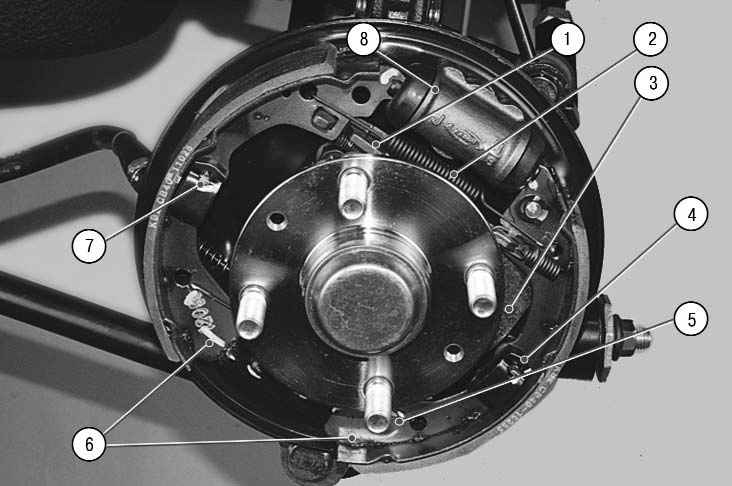

Рис. 9.2. Тормозной механизм заднего колеса: 1 – механизм автоматической регулировки зазора между барабаном и колодками; 2 – верхняя стяжная пружина колодок; 3 – разжимной рычаг привода стояночного тормоза; 4 – пружинная пластина; 5 – нижняя стяжная пружина колодок; 6 – тормозные колодки; 7 – стойка тормозной колодки; 8 – рабочий тормозной цилиндр

Стояночный тормоз, приводимый в действие механически, состоит из рычага, тяги с регулировочной гайкой и двух тросов. Задние наконечники тросов соединены с разжимными рычагами, установленными на задних тормозных колодках. Рычаг, закрепленный между передними сиденьями на тоннеле пола, оборудован механизмом регулировки натяжения тросов. Передние наконечники тросов соединены с уравнителем механизма натяжения.

Стояночному тормозу не требуется особый уход. При текущем ремонте проверьте степень износа его деталей, убедитесь в исправности зубьев сектора и собачки. Чрезмерно изношенные детали замените.

При обнаружении обрыва оболочек или проволок тросов их нужно заменить новыми.



ПОЛЕЗНЫЕ СОВЕТЫ Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже им пользоваться. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность, его заклинивает, в результате трос обрывается. Поэтому пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Свободный ход педали тормоза при неработающем двигателе должен быть примерно 4–7 мм. Слишком малый свободный ход свидетельствует о заедании рабочего цилиндра, обусловливает повышенный расход топлива и ускоренный износ тормозных колодок. Слишком большой свободный ход – признак сверхнормативных зазоров в механизме педали или нарушения герметичности гидропривода тормозной системы. Если свободный ход уменьшается при неоднократном нажатии на педаль, т.е. она становится «жестче», – в системе воздух. Если полный ход педали начинает увеличиваться, система негерметична. Если при торможении педаль тормоза начинает вибрировать, вероятнее всего, покороблены тормозные диски. К сожалению, в такой ситуации их надо только менять, причем сразу оба. Если при торможении машину начинает тянуть в сторону, проверьте рабочие цилиндры: возможно, потребуется их ремонт или замена. Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку болтов крепления суппорта. После замены тормозных колодок до начала движения обязательно несколько раз нажмите на педаль тормоза – поршни в рабочих цилиндрах должны встать на место.
